MONTAGE
Zusammenbau vereinfachen
Diese Anleitung ist dazu vorgesehen, jedem
Leser es zu ermöglichen dieses Produkt erfolg-
reich aufzubauen. Jedoch ist es wichtig zu ver-
stehen, dass die vielfältige Hantelbank viele
Teile hat, und dass der Montagevorgang Zeit
brauchen wird. Wenn man sich ausreichende Zeit
erlaubt, dann ist die Montage recht einfach.
Lesen Sie vor der Montage alle Informationen
und Anweisungen sorgfältig durch:
• Für die Montage braucht man zwei Personen.
• Plazieren Sie alle Einzelteile in einem freien
Raum und entfernen Sie alle Verpackungsteile.
Werfen Sie die Verpackung erst weg, wenn das
Gerät vollständig zusammengesetzt ist, weg.
• Bei der Montage, achten Sie darauf, dass alle
Teile Zeichnungsgemäß ausgerichtet sind.

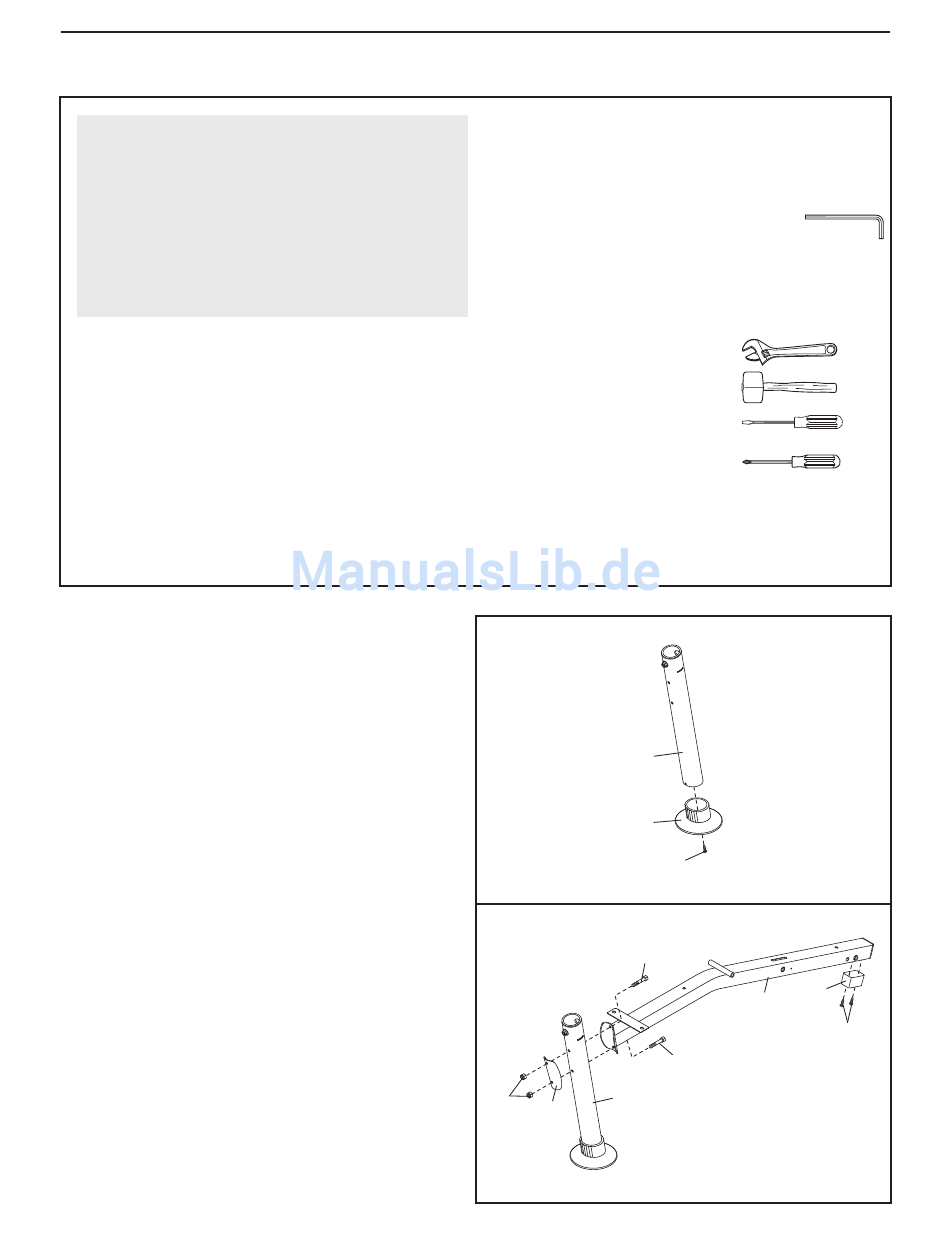

1. Befestigen Sie den Vorderfußbasis (14) mit einer
M4 x 16mm Schraube (32) am Vorderfuß (3).
2. Befestigen Sie den Rahmen (1) mit zwei M8 x
81mm Linsenschrauben (47), einer kurzen
Stützplatte (30) und zwei M8 Muttern mit Nylon-
Klemmteil (34) am Vorderbein (3). Ziehen Sie
die Mutter mit Nylon-Klemmteil noch nicht
fest an.
Befestigen Sie den Stoßdämpfer (22) mit zwei
M4 x 16mm Schrauben (32) am Rahmen (1).
• Wenn nicht anders angewiesen, dann ziehen Sie
alle Teile bei der Montage fest an.
• Um kleine Teile identifizieren zu können, bezie-
hen Sie sich auf das DIAGRAMM ZUR IDENTIFI-
ZIERUNG DER TEILE .
Zusätzlich zum mitgelieferten Sechskantschlüssel
und Schmiermittel-Packett sind die folgenden
(nicht mitgelieferten) Werkzeuge für den Zusam-
menbau erforderlich:
• zwei verstellbare Schlüsseln
• einen Gummihammer
• einen Schraubenzieher
• einen Kreuzschraubenzieher
Um die Montage zu erleichtern, hält man bestens
folgende Werkzeuge bereit: einen Steckschlüssel-
satz, einen Gabelschlüssel- oder Ringschlüsselsatz
oder einen Rätschenschlüsselsatz.
1
3
14
2
47
3
34
30
6
32
22
1
32
47
