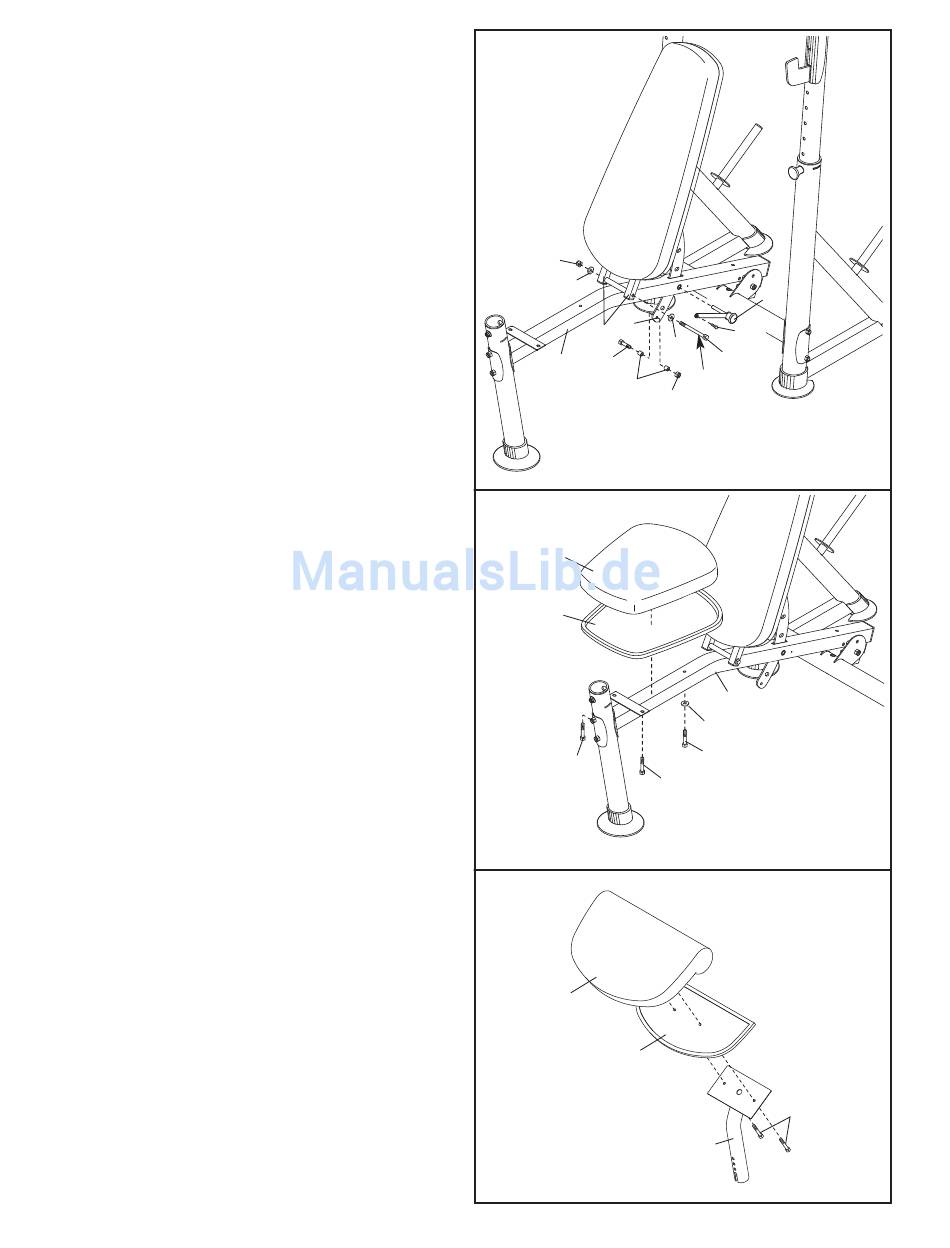

8. Stecken Sie die Verstellklammer (8) wie darge-
stellt durch den Rahmen (1). Tragen Sie etwas
von dem mitgelieferten Schmiermittel auf den
Schaft der M10 x 168mm Linsenschraube (45)
auf. Befestigen Sie den Rückenlehenrahmen (9)
mit der Linsenschraube, zwei M10 Scheiben
(49) und einer M10 Mutter mit Nylon-Klemmteil
(37) am Rahmen (1). Ziehen Sie die Mutter
mit Nylon-Klemmteil nicht zu fest an; die
Rückenlehnenrahmen müssen sich leicht
drehen lassen.
Stecken Sie den Rückenlehnenknopf (25) in
den Rahmen (1) und in die Verstellklammer (8).
Befestigen Sie das Halteband des Rückenleh-
nenknopfs am Rahmen mit einer M4 x 10mm
Schraube (33).
Stecken Sie eine M6 x 40mm Linsenschraube
(51) durch zwei 12mm Abstandshalter (27) und
durch die Verstellklammer (8). Sichern Sie die
Linsenschraube mit einer M6 Mutter mit Nylon-
Klemmteil (50).
Sehen Sie sich Schritt 6 an. Ziehen Sie die in
Schritt 6 verwendeten vier M8 Muttern mit
Nylon-Klemmteil (34) fest. Sehen Sie sich
Schritt 7 an. Ziehen Sie die vier M6 x 50mm
Schrauben (39) fest.
9. Befestigen Sie den Sitz (12) und die Sitzbasis
mit zwei M6 x 29mm Schrauben (41), einer M6
x 76mm Schraube (42) und einer M6 Scheibe
(36) am Rahmen (1).
10. Befestigen Sie das Curl-Polster (10) und die
Curl-Basis (53) mit zwei M6 x 29mm Schrauben
(41) am Curl-Pfosten (7).
11. Achten Sie darauf, dass alle Teile richtig
befestigt sind, bevor Sie die Hantelbank
benutzen. Die Verwendung der restlichen
Teile ist auf der nächsten Seite unter EIN-
STELLUNG beschrieben.
8
37
49
8
9
1
51
27
9
12
54
41
10
10
53
9
25
33
49
45
Schmieren
50
1
42
36
41
41
7
