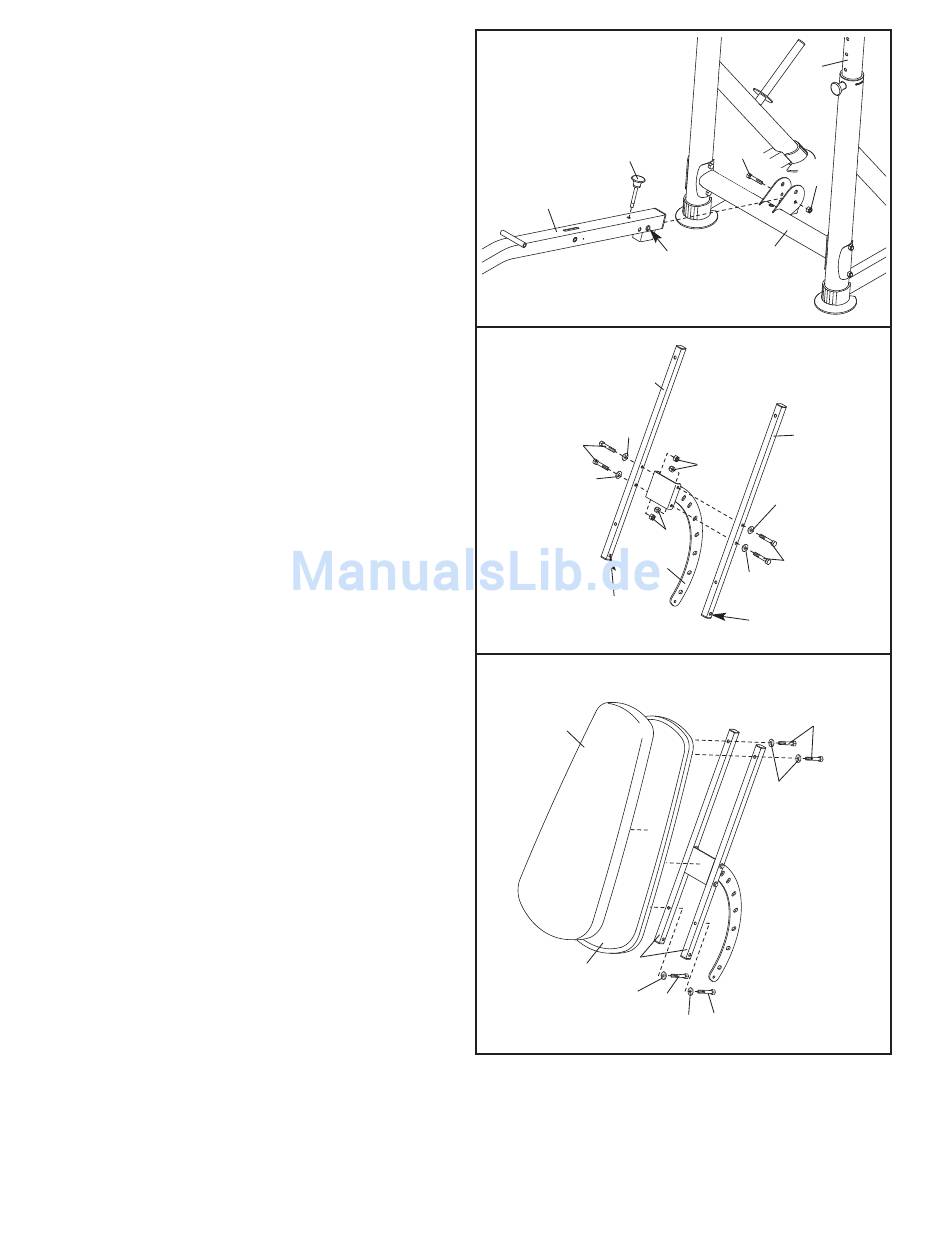

5. Befestigen Sie den Rahmen (1) an die Quer-
stange (2) mit einer M10 x 78mm Linsenschrau-
be (48) und einer M10 Mutter mit Nylon-Klemm-
teil (37). Ziehen Sie zunächst den Curl-Knopf
(24) ganz fest an den Rahmen. Vergewissern
Sie sich, dass die Linsenschraube durch das
angegebene Loch im Rahmen gesteckt ist.
Ziehen Sie die in den Schritten 1–5 beschrie-
benen M8 und M10 Muttern mit Klemmteil (34,
37) fest an. Ziehen Sie jedoch die in Schritt 4
verwendeten Muttern mit Klemmteil nicht zu
fest an. Ein zu festes anziehen kann dazu
führen, dass die Gewichtsablagen (6) mögli-
cherweise schwer nach unten abgelassen
oder nach oben angehoben werden können.
6. Richten Sie die zwei Rückenlehenrahmen (9)
mit den angezeigten Löchern in Richtung des
Bodens aus. Befestigen Sie die Rückenlehnen-
Rahmen mit vier M8 x 43mm Linsenschrauben
(38), vier M8 Scheiben (35) und vier M8 Mut-
tern mit Nylon-Klemmteil (34) an der Verstell-
klammer (8). Ziehen Sie die Mutter mit Nylon-
Klemmteil noch nicht fest an.
7. Befestigen Sie die Rückenlehne (11) und die
Rückenlehnenbasis (52) mit vier M6 x 50mm
Schrauben (39) und vier M6 Scheiben (36) an
den Rückenlehnenrahmen (9). Ziehen Sie die
Schrauben nocht nicht fest an.
5
24
1
6
9
35
38
35
Loch
7
11
9
52
36
8
6
48
37
2
Loch
9
34
35
34
8
38
35
Loch
39
36
39
39
36
