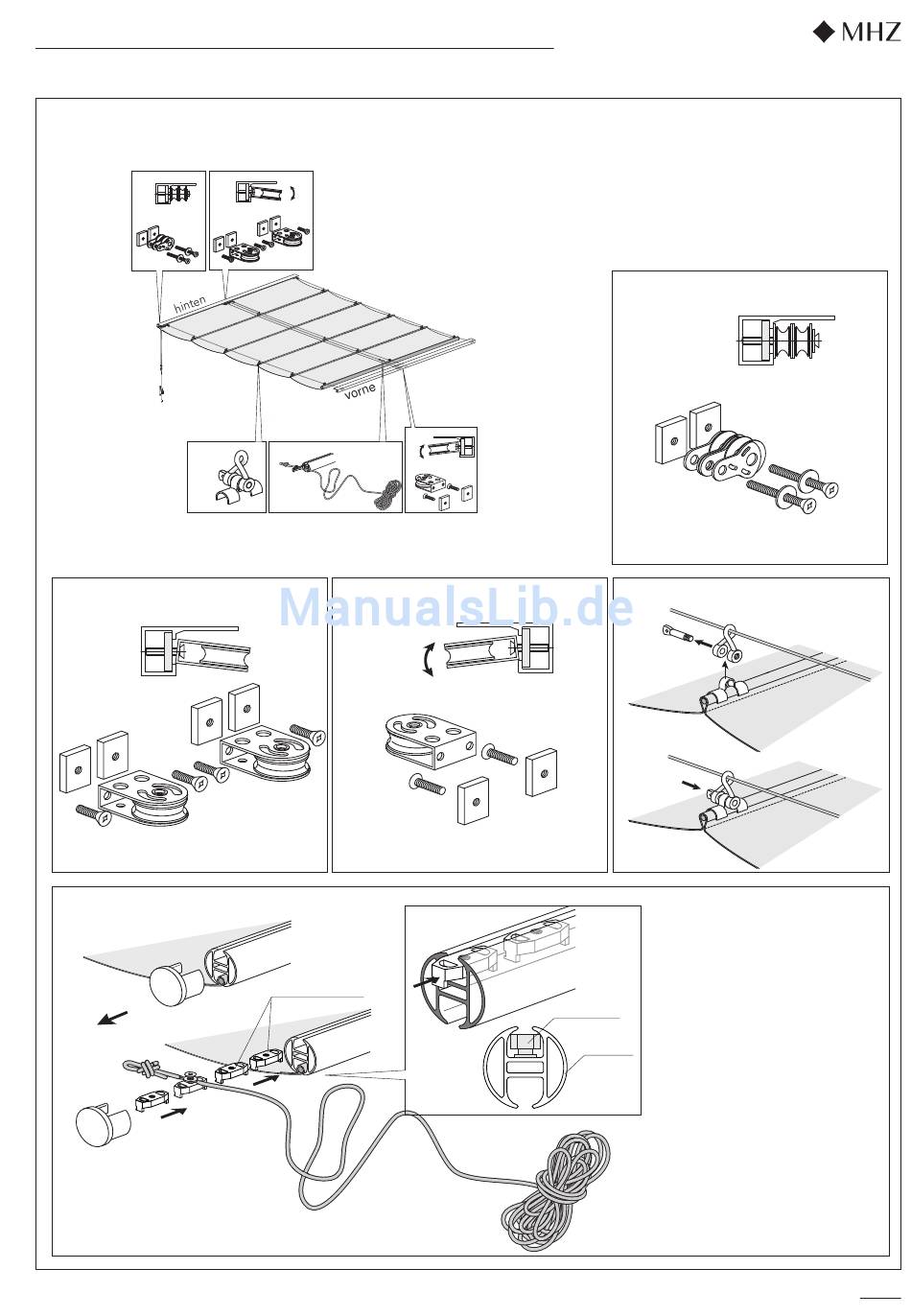

Montageanleitung Plafondbeschattung SWING
Schnurzug anbringen
4.
7.
5.
Nutenstein M4
Umlenkrolle groß
Senkschraube M4x20
8.
Technische Änderungen vorbehalten, Ausgabe 09.2014
5.
8.
6.
Nutenstein M4
Umlenkrolle groß
Senkschraube M4x20
Schiffchen
Hinweis:
Bei der Positionierung des
Führungsseiles in der Mitte
der Anlage ist darauf zu achten,
daß der Schnurzug so nahe als
möglich am Führungsseil entlang-
geführt wird.
6.
Schiffchen
4.
Nutenstein M4
Umlenkrolle klein
Senkschraube M4x40
KST - U-Scheibe ø4,3
7.
Achtung:
Schiffchen zur Befestigung
der Anschraubgabeln (siehe
Bild 9) mit in das Fallrohr
einschieben.
Reihenfolge beachten.
Fallrohr
3
