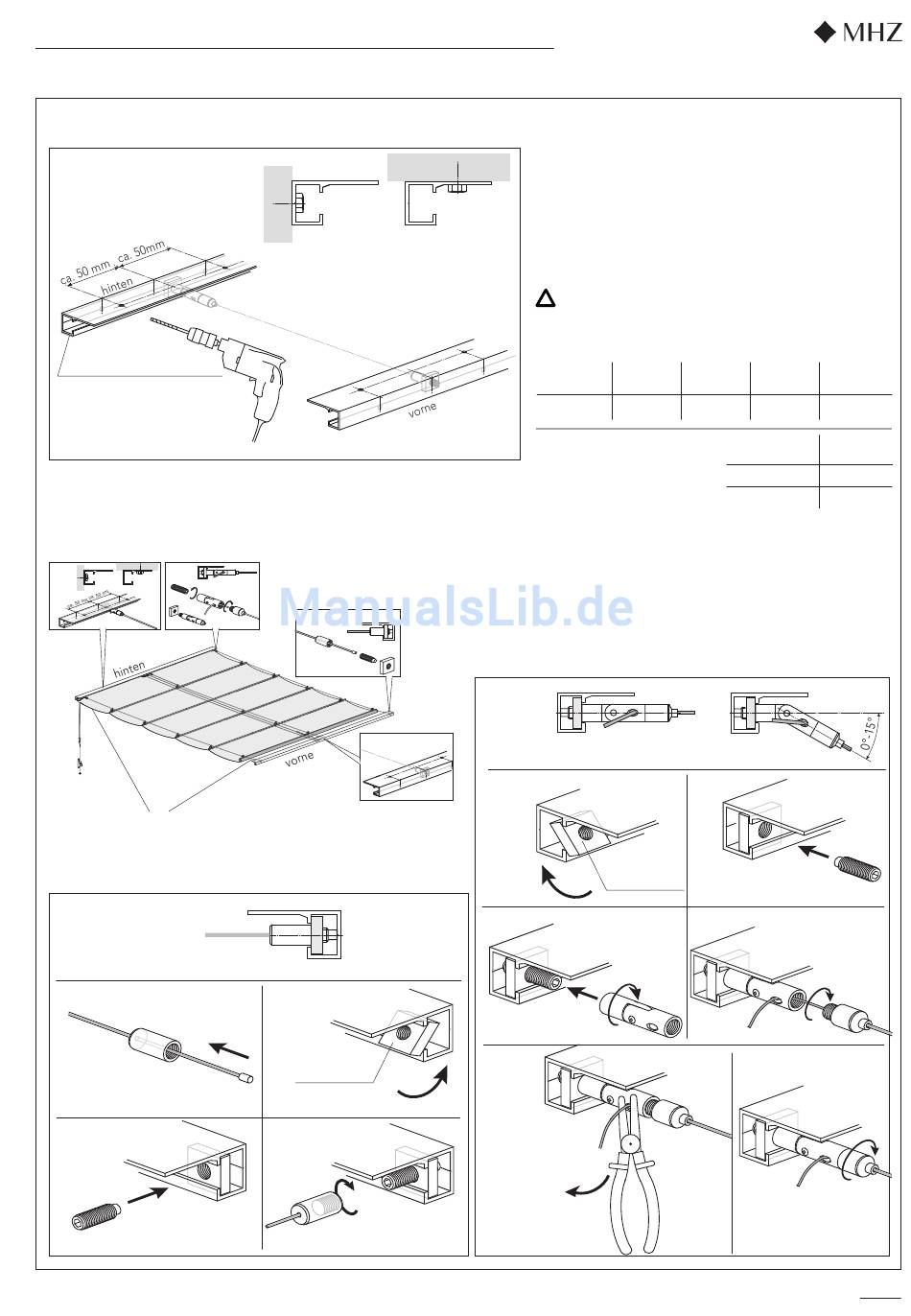

Montageanleitung Plafondbeschattung SWING
Montageschienen anbringen
1.
Montageschiene mit
aufgeklebtem Hakenband
Führungsseil anbringen
1.
3.
Führungsseile parallel zueinander ausrichten.
Die Positionen können an den auf dem Behang
vorpositionierten Klemmösen abgenommen werden.
2.
Schritt 1
Schritt 3
Gewindestift M8x25
fest anziehen
Technische Änderungen vorbehalten, Ausgabe 09.2014
2.
1.
Schritt 2
Nutenstein M8
Schritt 4
Wegen der hohen Zugkräfte muß das Montageprofil
im Bereich in denen die Führungsseile positioniert
werden, mit dem Untergrund verschraubt werden.
Idealerweise so nahe wie möglich links und rechts
am Führungsseil (ca. 50 mm) mit zwei Schrauben
befestigen.
Die Positionen der Führungsseile kann am Behang
abgenommen werden (Position der Klemmösen).
Für jedes Führungsseil muß das Montageprofil
!
zweifach mit dem Untergrund verschraubt werden.
Behangbreite
bis 1250
in mm
Anzahl Seile
2
Der Standard-Seilabstand ist gleichmäßig aufgeteilt und
ergibt sich aus der Behangbreite, Randabstand und der
Anzahl der Führungsseile.
Die Klemmösen sind auf Maß vormontiert.
3.
Schritt 1
Nutenstein M8
Schritt 3
Schritt 5
Seil mit Zange
verspannen
1251 - 2250
2251 - 3250
3251 - 4000
3
4
5
Behangbreite
Randabstand
in mm
in mm
500 - 1100
50
150
1101 - 4000
Schritt 2
Gewindestift M8x25
fest anziehen
Schritt 4
Schritt 6
2
