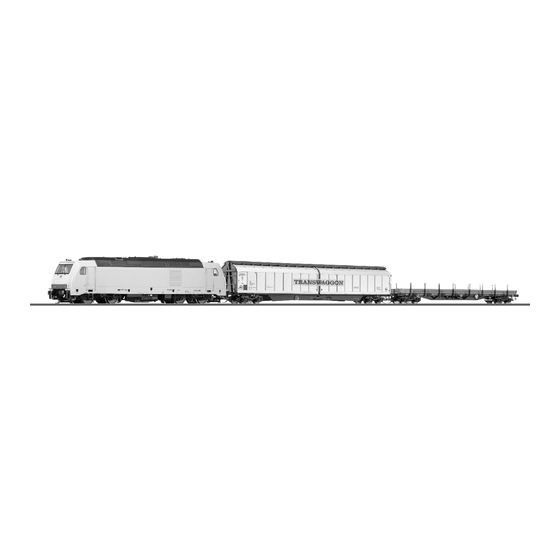

Art.-Nr. 01428 Güterzug mit
Diesellok TRAXX BR 285
und Bettungsgleis
Liebe Modellbahnfreunde!
Mit dem Erwerb Ihrer Komplett-Zuganlage erhalten Sie ein hochwertiges Qualitätsprodukt aus
Sachsen. Die folgenden Hinweise sollen Ihnen die ersten Schritte in die Welt der
Miniaturbahnen erleichtern.
Die TT-Modellbahn ist als Systemspielzeug fast unbegrenzt ausbaufähig und wird seit mehr als
50 Jahren hergestellt. Das Kürzel TT steht für table top - Tischplatte und verdeutlicht so,
dass eine ansehnliche Modellbahn bereits auf einer durchschnittlichen Tischplatteaufgebaut
werden kann. Der Verkleinerungsmaßstab ist 1:120, die Gleise haben 12mm Spurweite.
G L E I S A U F B A U
1 1
2 2 2 2
2 2 2 2
2 2 2 2
2 2 2 2
2 2 2 2
2 2 2 2
3 3
Der Anschluss des Fahrreglers an das Gleis erfolgt mit zwei Litzen. Die Flachsteckhülsen der Litze werden auf die
Anschlussfahnen des Anschlussgleises (unterhalb der Bettung) gesteckt. Zur Zugentlastung wird die Litze um die
Stifte an der Bettungsunterseite gelegt und dann durch die seitliche Aussparung nach außen geführt.Zur
Versorgung des Fahrreglers dient das beiliegende Steckernetzteil (Spielzeugtrafo).
Die Geschwindigkeitsreglung der Lok und die Fahrtrichtungsumkehr erfolgt über den Drehknopf.
Weitere Einzelheiten zum Fahrregler entnehmen Sie bitte der separaten Bedienungsanleitung.
Sicherheitshinweis: Das Modellbahnset ist zum ausschließlichen Gebrauch in trockenen Räumen bestimmt. Die
Versorgung des Regelgerätes darf nur mit Stromversorgungsgeräten erfolgen, die den Bedingungen der
Spielzeugrichtlinie und der Norm für Spielzeugtrafos (EN 61558, 1-7) entsprechen. (Haushaltgerätetrafos nach EN
61558, 1-6 sind nicht zulässig!)
Meist beruhen kleinere Störungen auf harmlosen Bedienfehlern. Wenden Sie sich in einem solchen Fall an unseren
Service oder holen sich den Rat Ihres Fachhändlers.
Sollten Sie dennoch Grund zu Beanstandungen haben, so senden Sie uns am besten über Ihren Fachhändler die
Packung mit Kontrollzettel zurück.
Die Zusammensetzung der Einsteigersets kann variieren.
Dieses Produkt darf am Ende seiner Nutzungsdauer nicht über
den normalen Hausmüll entsorgt werden, sondern muss an
einem Sammelpunkt für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden.
Bitte fragen Sie bei Ihrem Händler oder der Gemeindeverwaltung
nach der zuständigen Entsorgungsstelle.
Nicht geeignet für Kinder unter 3 Jahren wegen
abnehmbarer und verschluckbarer Kleinteile
und Verletzungsgefahr durch funktionsbedingte
scharfe Ecken und Kanten.
Gleisoval bestehend aus:
- 1 x Gerades Gleis - Art.-Nr.: 83701
1 1
- 12 x Gebogenes Gleis - Art.-Nr.: 83709
2 2
- 1 x Gerades Anschlussgleis - Art.-Nr.: 83740
3 3
Platzbedarf 70 x 84 cm
Hinweis:
Gleise am besten auf einer ebenen Unterlage
zusammenstecken und dabei nicht verbiegen!
TILLIG Modellbahnen GmbH
Promenade 1, 01855 Sebnitz
Tel. +49 (0)35971 903-0, www.tillig.com
Art.-Nr. 01428 Güterzug mit
Diesellok TRAXX BR 285
und Bettungsgleis
Liebe Modellbahnfreunde!
Mit dem Erwerb Ihrer Komplett-Zuganlage erhalten Sie ein hochwertiges Qualitätsprodukt aus
Sachsen. Die folgenden Hinweise sollen Ihnen die ersten Schritte in die Welt der
Miniaturbahnen erleichtern.
Die TT-Modellbahn ist als Systemspielzeug fast unbegrenzt ausbaufähig und wird seit mehr als
50 Jahren hergestellt. Das Kürzel TT steht für table top - Tischplatte und verdeutlicht so,
dass eine ansehnliche Modellbahn bereits auf einer durchschnittlichen Tischplatteaufgebaut
werden kann. Der Verkleinerungsmaßstab ist 1:120, die Gleise haben 12mm Spurweite.
G L E I S A U F B A U
1 1
2 2
2 2
2 2
2 2
2 2
2 2
3 3
Der Anschluss des Fahrreglers an das Gleis erfolgt mit zwei Litzen. Die Flachsteckhülsen der Litze werden auf die
Anschlussfahnen des Anschlussgleises (unterhalb der Bettung) gesteckt. Zur Zugentlastung wird die Litze um die
Stifte an der Bettungsunterseite gelegt und dann durch die seitliche Aussparung nach außen geführt.Zur
Versorgung des Fahrreglers dient das beiliegende Steckernetzteil (Spielzeugtrafo).
Die Geschwindigkeitsreglung der Lok und die Fahrtrichtungsumkehr erfolgt über den Drehknopf.
Weitere Einzelheiten zum Fahrregler entnehmen Sie bitte der separaten Bedienungsanleitung.
Sicherheitshinweis: Das Modellbahnset ist zum ausschließlichen Gebrauch in trockenen Räumen bestimmt. Die
Versorgung des Regelgerätes darf nur mit Stromversorgungsgeräten erfolgen, die den Bedingungen der
Spielzeugrichtlinie und der Norm für Spielzeugtrafos (EN 61558, 1-7) entsprechen. (Haushaltgerätetrafos nach EN
61558, 1-6 sind nicht zulässig!)
Meist beruhen kleinere Störungen auf harmlosen Bedienfehlern. Wenden Sie sich in einem solchen Fall an unseren
Service oder holen sich den Rat Ihres Fachhändlers.
Sollten Sie dennoch Grund zu Beanstandungen haben, so senden Sie uns am besten über Ihren Fachhändler die
Packung mit Kontrollzettel zurück.
Die Zusammensetzung der Einsteigersets kann variieren.
Dieses Produkt darf am Ende seiner Nutzungsdauer nicht über
den normalen Hausmüll entsorgt werden, sondern muss an
einem Sammelpunkt für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden.
Bitte fragen Sie bei Ihrem Händler oder der Gemeindeverwaltung
nach der zuständigen Entsorgungsstelle.
Nicht geeignet für Kinder unter 3 Jahren wegen
abnehmbarer und verschluckbarer Kleinteile
und Verletzungsgefahr durch funktionsbedingte
scharfe Ecken und Kanten.
364742-S.1
08.10.2012
Gleisoval bestehend aus:
- 1 x Gerades Gleis
2 2 1 1
- 12 x Gebogenes Gleis
2 2
2 2
- 1 x Gerades Anschlussgleis
3 3
2 2
Platzbedarf 70 x 84 cm
2 2
Hinweis:
2 2
Gleise am besten auf einer ebenen Unterlage
2 2 zusammenstecken und dabei nicht verbiegen!
Tel. +49 (0)35971 903-0, www.tillig.com
- Art.-Nr.: 83701
- Art.-Nr.: 83709
- Art.-Nr.: 83740
TILLIG Modellbahnen GmbH
Promenade 1, 01855 Sebnitz
364742-S.1
08.10.2012
