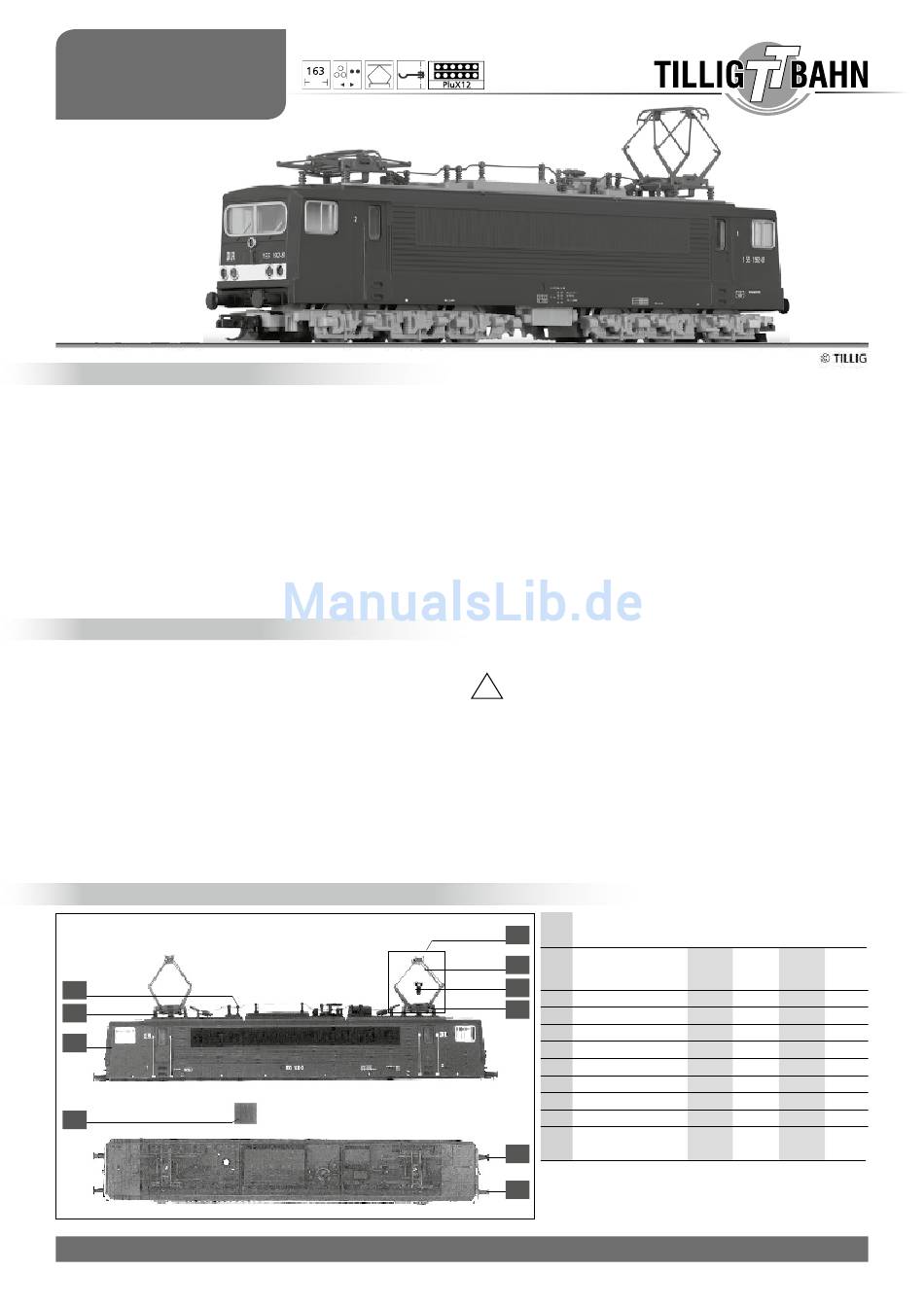

TILLIG BAHN BR 250 Bedienungsanleitung

Elektrolok
BR 250
Art.-Nr. 02337 • 02338
04320 • 04321

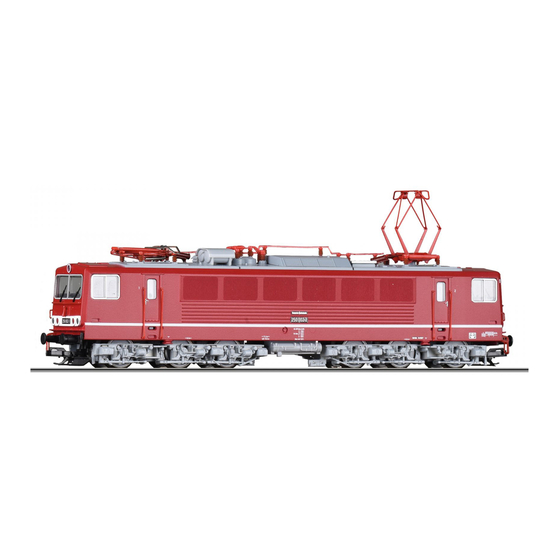

Abbildung zeigt Art.-Nr. 02338
DAS vorbilD
Das Entwicklungsprogramm der DR sah den Bau einer schweren
Güterzuglokomotive ab 1968 vor. Aus diesen Plänen entstand
beim LEW Hennigsdorf die 1974 mit 3 Probelokomotiven an die
DR ausgelieferte BR 250. 1977 begann die Serienlieferung der
nur geringfügig veränderten Lokomotiven. Die für 120 km/h
zugelassenen Lokomotiven werden auch im schweren Schnell-
zugdienst eingesetzt. 1979 wurde, mit einem modifizierten
Kegelringfederantrieb ausgerüstet, die Maschine 250 002 für
160 km/h zugelassen. Die Lokomotiven bewährten sich so gut,
dass eine Lok an die schweizerische Südostbahn zur Bewälti-
gung der Transportaufgaben verliehen wurde. 1990 erfolgte die
Umnummerierung zur BR 155.
DAS MoDEll
Das Modell ist eine maßstäbliche Nachbildung mit vorbildent-
sprechender Farbgebung und Beschriftung. Vier Achsen sind
angetrieben, zwei davon sind mit je einem Haftreifen versehen.
Zwei Schwungscheiben auf der Motorwelle sorgen für ausge-
glichene Fahreigenschaften. Die Stromabnahme erfolgt von
allen Achsen. Zusätzlich sind die Pantographen an der Leiter-
platte mittels Federkontakt stromführend verbunden. Einen
Wahlschalter für Oberleitungsbetrieb gibt es nicht. Stört im
Falle eines echten Oberleitungsbetriebes die Verbindung der
Oberleitung mit einer Schiene, so ist die vom Drehgestell an
die Leiterplatte geführte Litze zu unterbrechen. An beiden
Seiten verfügt das Modell über eine fahrtrichtungsabhängige
Beleuchtung mit einem automatischen Lichtwechsel.
ErSAtztEilliStE
2
3
1
8
www.tillig.com
www.facebook.com/tilligbahn
Das Modell ist für den Einbau eines Decoders vorgesehen. Dazu
verfügt das Modell über eine PluX12-Schnittstelle nach NEM 658.
Das Modell erreicht nach einer Einlaufzeit von ca. 20 Minuten
in beide Fahrtrichtungen seine optimalen Fahreigenschaften. Ab
Werk ist das Modell ausreichend gefettet. Ein Nachfetten oder –
ölen mit harz- und säurefreien Fett oder Öl ist erst nach ca. 100
Betriebsstunden zu empfehlen. Dazu geeignetes Fett ist unter
TILLIG Art.-Nr. 08973 erhältlich. Die Reinigung der Radschleifer
und Radsätze zur Erhaltung der Kontaktgabe ist jedoch je nach
Einsatz öfters zu empfehlen. Dazu geeignete Reinigungsflüssig-
keit ist unter TILLIG Art.-Nr. 08977 erhältlich.
Das Modell kann zur Wartung durch Abnehmen des auf den
Rahmen gerasteten Oberteiles geöffnet werden. Die Rastnasen
befinden sich in den oberen Trittstufenlöchern unter den Ein-
stiegstüren des Oberteiles. Um die Verbindung zu lösen, ist das
Oberteil über den Drehgestellen etwas zu spreizen und nach
oben abzunehmen.
Achtung: Bei Abnahme des Oberteils nicht an den Dreh-
!
gestellen ziehen.
Für den Oberleitungsbetrieb ist kein Umschalter mehr vorge-
sehen. Die Dachstromabnehmer sind beständig mit den Rädern
einer Lokseite verbunden. Für einen Oberleitungsbetrieb sind
die lackierten Dachstromabnehmer an den Gelenken und der
Palette von Farbe zu säubern, damit sie stromleitend werden.
Stört im Falle des gemischten Betriebes mit Diesel- und Dampf-
loks die Verbindung der Dachstromabnehmer mit den Rädern
einer Lokseite, so sind die Zuleitungsdrähte von den Drehge-
stellen dieser Seite zum Kontakt des Dachstromabnehmers zu
unterbrechen.
Lfd.
4
Nr. Bezeichnung
5
1 Oberteil, vollst.
7
2 GS-Dachteile, braun
6
3 GS-Stützisolatoren
4
Dach-SA, kompl.
5 Dach-SA; RBS 58, rot
6 Unterteil für SA
7 Zylinderschraube
8 Dachlüfter
9 Puffer
10 Unterlage /
9 Stützisolatoren
9
– 1 –
Art.-Nr.
02337 02338 04320 04321
202545 202743 204414 204392
203480 203480 203480 203480
203740 203740 203740 203440
202080 202080 204412 204396
395980 395980 395972 271511
227110 227110 301675
227110
393910 393910 393890
393910
207050 207050 207050
207050
316840 316840 316840 305671
204406 204406 204406 204406
367061 / 30.06.2016
