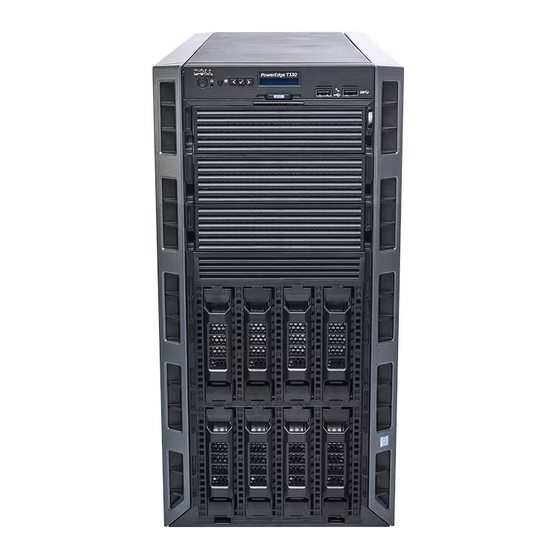

Seite 1 Dell PowerEdge T330 Benutzerhandbuch Vorschriftenmodell: E35S Series Vorschriftentyp: E35S001...
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
© 2016 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Geltungsbereichen. Alle anderen in diesem Dokument genannten Marken und Handelsbezeichnungen sind möglicherweise Marken der entsprechenden...
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Wissenswertes zum Dell PowerEdge T330-System........9 ........... 9 Unterstützte Konfigurationen auf Dell PowerEdge T330 Systemen ............10 Funktionen und Anzeigen auf der Vorderseite - Tower-Modus ............15 Funktionen und Anzeigen auf der Vorderseite - Rack-Modus .........................17 Merkmale des LCD-Display ..........................
Seite 4 ....................49 Wissenswertes über Start-Manager ................49 Anzeigen des Boot Manager (Start-Managers) ....................49 Hauptmenü des Start-Managers ................... 49 Wissenswertes zum Dell Lifecycle Controller ....................... 50 Ändern der Startreihenfolge .....................50 Auswählen des Systemstartmodus ................50 Erstellen eines System- oder Setup-Kennworts ..............51 Verwenden des Systemkennworts zur Systemsicherung ............52...
Seite 5 ......................67 Einsetzen des Kühlgehäuses ............................ 68 Eingriffschalter .....................68 Entfernen des Eingriffschalters ....................69 Installieren des Eingriffschalters ...........................70 Festplattenlaufwerke ..................70 Unterstützte Festplattenkonfigurationen ........71 Entfernen eines Platzhalters für hot-swap-fähige 3,5-Zoll-Festplatten ........72 Installieren eines Platzhalters für hot-swap-fähige 3,5-Zoll-Festplatten ..............72 Entfernen eines hot-swap-fähigen Laufwerksträgers .........
Seite 6 ................101 Entfernen der optionalen iDRAC-Port-Karte ................103 Installieren der optionalen iDRAC-Port-Karte ....................103 Austauschen einer vFlash SD-Karte ..................104 Internes zweifaches SD-Modul (optional) ................104 Entfernen einer optionalen internen SD-Karte ................105 Einsetzen einer optionalen internen SD-Karte ..............105 Entfernen des optionalen internen Dual SD-Moduls ..............
Seite 7 Fehlerbehebung bei Erweiterungskarten .....................167 Fehlerbehebung bei Prozessoren 7 Verwenden der Systemdiagnose..............168 ......................168 Integrierte Dell-Systemdiagnose ...............168 Einsatzbereich der integrierten Systemdiagnose ..........168 Ausführen der integrierten Systemdiagnose vom Start-Manager .....169 Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller ....................169 Systemdiagnose Bedienelemente...
Seite 8 Anschlüsse – Technische Daten ........................177 Technische Videodaten ......................177 Erweiterte Betriebstemperatur ......................... 178 Umgebungsbedingungen 10 Wie Sie Hilfe bekommen................181 ........................ 181 Kontaktaufnahme mit Dell ............181 Ausfindigmachen der Service-Tag-Nummer Ihres Systems ................. 181 Zugriff auf Systeminformationen mithilfe von QRL...
Seite 9: Wissenswertes Zum Dell Poweredge T330-System
Wissenswertes zum Dell PowerEdge T330-System Das Dell PowerEdge T330-System ist ein rackfähiger Tower-Server, der einen Prozessor aus der Intel E5-1200 V5-Serie, bis zu vier DIMMs und eine Speicherkapazität von bis zu acht Festplatten-/Solid-State- Laufwerken unterstützt. Unterstützte Konfigurationen auf Dell PowerEdge T330 Systemen Tabelle 1.
Seite 10: Funktionen Und Anzeigen Auf Der Vorderseite - Tower-Modus
Funktionen und Anzeigen auf der Vorderseite - Tower- Modus Abbildung 1. Funktionen und Anzeigen auf der Vorderseite - Gehäuse für acht hot-swap-fähige 3,5-Zoll- Festplatten...
Seite 11 Tabelle 2. Funktionen und Anzeigen auf der Vorderseite - Gehäuse für acht hot-swap-fähige 3,5-Zoll- Festplatten Element Anzeige, Taste oder Symbol Beschreibung Anschluss Betriebsanzeige, Damit können Sie den Stromstatus des Systems Netzschalter erfahren. Die Betriebsanzeige leuchtet, wenn das System eingeschaltet ist. Über den Netzschalter wird die Stromversorgung des Systems gesteuert.
Seite 12 Fungiert als regulärer USB-Anschluss oder Verwaltungsanschluss/ ermöglicht Zugriff auf iDRAC Direct-Funktionen. iDRAC Direct-Anschluss Weitere Informationen finden Sie im iDRAC Guide (iDRAC-Handbuch) unter Dell.com/idracmanuals. Dieser Anschluss ist USB 2.0-konform. USB-Anschluss Ermöglicht das Anschließen von USB-Geräten an das System. Dieser Anschluss ist USB 3.0-konform.
Seite 13 Abbildung 2. Funktionen und Anzeigen auf der Vorderseite - Gehäuse für vier hot-swap-fähige 3,5-Zoll- Festplatten Tabelle 3. Funktionen und Anzeigen auf der Vorderseite - Gehäuse für vier hot-swap-fähige 3,5-Zoll- Festplatten Element Anzeige, Taste oder Symbol Beschreibung Anschluss Betriebsanzeige, Damit können Sie den Stromstatus des Systems Netzschalter erfahren.
Seite 14 Element Anzeige, Taste oder Symbol Beschreibung Anschluss System eingeschaltet ist. Über den Netzschalter wird die Stromversorgung des Systems gesteuert. ANMERKUNG: Bei ACPI-konformen Betriebssystemen erfolgt nach Betätigen des Netzschalters zunächst ein ordnungsgemäßes Herunterfahren, bevor die Stromversorgung ausgeschaltet wird. Ermöglicht das Beheben von Softwareproblemen NMI-Taste und Fehlern von Gerätetreibern, wenn bestimmte Betriebssysteme verwendet werden.
Seite 15: Funktionen Und Anzeigen Auf Der Vorderseite - Rack-Modus
Fungiert als regulärer USB-Anschluss oder Verwaltungsanschluss/ ermöglicht Zugriff auf iDRAC Direct-Funktionen. iDRAC Direct-Anschluss Weitere Informationen finden Sie im iDRAC Guide (iDRAC-Handbuch) unter Dell.com/idracmanuals. Dieser Anschluss ist USB 2.0-konform. USB-Anschluss Ermöglicht das Anschließen von USB-Geräten an das System. Dieser Anschluss ist USB 3.0-konform.
Seite 16 Tabelle 4. Funktionen und Anzeigen auf der Vorderseite - Rack-Modus Element Anzeige, Taste oder Symbol Beschreibung Anschluss Betriebsanzeige, Damit können Sie den Stromstatus des Systems Netzschalter erfahren. Die Betriebsanzeige leuchtet, wenn das System eingeschaltet ist. Über den Netzschalter wird die Stromversorgung des Systems gesteuert. ANMERKUNG: Bei ACPI-konformen Betriebssystemen erfolgt nach Betätigen des Netzschalters zunächst ein ordnungsgemäßes...
Seite 17: Merkmale Des Lcd-Display
Das LCD-Display Ihres Systems stellt Systeminformationen sowie Status- und Fehlermeldungen bereit, um anzugeben, ob das System ordnungsgemäß arbeitet oder ob es gewartet werden muss. Weitere Informationen zu Fehlermeldungen finden Sie im „Dell Event and Error Messages Reference Guide“ (Dell Referenzhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/openmanagemanuals >...
Seite 18: Beschreibung
Abbildung 4. Merkmale des LCD-Display Left (Links) Auswählen Right (Rechts) Taste Beschreibung Left (Links) Bewegt den Cursor schrittweise zurück. Auswählen Wählt den vom Cursor markierten Menüeintrag aus. Right (Rechts) Bewegt den Cursor schrittweise vorwärts. Beim Durchlaufen einer Meldung: • Drücken Sie einmal, um das Tempo des Durchlaufs zu erhöhen. •...
Seite 19: Ansichtsmenü
Meldung mit einem SEL-Eintrag abgleichen. Wählen Sie Simple (Einfach) aus, um LCD-Fehlermeldungen als vereinfachte benutzerfreundliche Beschreibung anzuzeigen. Weitere Informationen zu Fehlermeldungen finden Sie im Dell Event and Error Messages Reference Guide (Dell Benutzerhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/ openmanagemanuals > OpenManage-Software.
Seite 20 Problems. Weitere Informationen zu Fehlermeldungen finden • Wenn sich das System im Standby-Modus befindet. Sie im Referenzhandbuch für Dell Ereignis- • Wenn ein Fehler und Fehlermeldungen Dell Event and Error aufgetreten ist. Zum Messages Reference Guide unter Beispiel: Ausfall eines Dell.com/openmanagemanuals >...
Seite 21: Anzeigecodes Für Hot-Swap-Fähige Festplatten
Symbol Beschreibung Zustand Fehlerbehebung • Der externe Luftstrom ist gestört. Lesen Sie den Abschnitt „Wie Sie Hilfe bekommen“. Speicheranzei Die Anzeige blinkt gelb, Informieren Sie sich im wenn ein Speicherfehler Systemereignisprotokoll oder in den auftritt. Systemmeldungen über die Position des ausgefallenen Speichers.
Seite 22 Tabelle 6. Anzeigen für hot-swap-fähige Festplatten Laufwerkstatusanzeigemuster (nur RAID) Zustand Blinkt grün, zweimal pro Sekunde Laufwerk wird identifiziert oder für den Ausbau vorbereitet. Laufwerk bereit zum Ein- oder Ausbau. ANMERKUNG: Die Festplattenstatusanzeige bleibt aus, bis alle Festplattenlaufwerke nach dem Einschalten des Systems initialisiert sind. Während dieser Zeit können keine Festplattenlaufwerke hinzugefügt oder entfernt werden.
Seite 23: Funktionen Und Anzeigen Auf Der Rückseite
Funktionen und Anzeigen auf der Rückseite Abbildung 6. Funktionen und Anzeigen auf der Rückseite Tabelle 7. Funktionen und Anzeigen auf der Rückseite Element Anzeige, Taste oder Symbol Beschreibung Anschluss Netzteile (PSU1 und Ermöglicht Ihnen das Installieren von bis zu zwei PSU2) redundanten 495-W- und nicht redundanten 350- W-Wechselstromnetzteilen.
Seite 24 Element Anzeige, Taste oder Symbol Beschreibung Anschluss ANMERKUNG: Nicht redundante Netzteile werden bei Systemen mit einer x8- Rückwandplatine unterstützt. 2, 3 USB-Anschlüsse (6) Ermöglicht das Anschließen von USB-Geräten an das System. Vier Anschlüsse sind USB 2.0- konform und zwei Anschlüsse sind USB 3.0- konform.
Seite 25: Nic-Anzeigecodes
NIC-Anzeigecodes Abbildung 7. NIC-Anzeigen Verbindungsanzeige Aktivitätsanzeige Tabelle 8. NIC-Anzeigen Konvention Anzeigemuster Beschreibung Verbindungsanzeige und Der NIC ist nicht mit dem Netzwerk verbunden. Aktivitätsanzeige leuchten nicht Verbindungsanzeige Der NIC ist mit einem gültigen Netzwerk bei seiner leuchtet grün maximalen Port-Geschwindigkeit (1 GBit/s) verbunden. Verbindungsanzeige Der NIC ist mit einem gültigen Netzwerk bei weniger als leuchtet gelb...
Seite 26 Firmware nicht das Netzkabel bzw. das Netzteil von der Stromversorgung. Wenn die Firmware-Aktualisierung unterbrochen wird, funktioniert das Netzteil nicht mehr. Sie müssen die Netzteil-Firmware mit dem Dell Lifecycle Controller zurücksetzen. Weitere Informationen finden Sie im Dell Lifecycle Controller User’s Guide (Benutzerhandbuch für Dell Lifecycle Controller) unter Dell.com/idracmanuals.
Seite 27: Anzeigecodes Für Ein Nicht Redundantes Netzteil
Konvention Anzeigemuster Beschreibung für Stromversorgun VORSICHT: Verwenden Sie für Wechselstrom-Netzteile ausschließlich Netzteile mit dem Extended Power Performance-(EPP)-Etikett auf der Rückseite. Der gleichzeitige Einsatz von Netzteilen aus früheren Generationen von PowerEdge-Servern kann dazu führen, dass die Bedingung für ein Netzteil nicht übereinstimmt oder das Netzteil nicht eingeschaltet werden kann.
Seite 28: Dokumentationsmatrix
Dell.com/ poweredgemanuals das Betriebssystem zu installieren Dokumentation zum Betriebssystem unter Dell.com/operatingsystemmanuals sich einen Überblick über die Angebote des Dell Das Benutzerhandbuch Dell OpenManage Systems Systems Management zu verschaffen Management-Übersicht unter Dell.com/ openmanagemanuals > OpenManage-Software iDRAC konfigurieren und sich dort anmelden, ein Integrated Dell Remote Access Controller User‘s...
Seite 29: Zugriff Auf Systeminformationen Mithilfe Von Qrl
• Anleitungsvideos • Referenzmaterialien, einschließlich dem Benutzerhandbuch, LCD-Diagnose und eine mechanische Übersicht • Ihre Service-Tag-Nummer für einen schnellen Zugriff auf Ihre Hardware-Konfiguration und Garantieinformationen • Eine direkte Verbindung zum Dell für die Kontaktaufnahme mit dem technischen Support und den Vertriebsteams...
Seite 30 Schritte Rufen Sie Dell.com/QRL auf und navigieren Sie zu Ihrem spezifischen Produkt oder Verwenden Sie Ihr Smartphone bzw. Tablet zum Scannen des modellspezifischen Quick Resource (QR)-Codes, der sich in der folgenden Abbildung oder auf Ihrem Dell Power Edge-System befindet:...
Seite 31: Durchführen Der Anfänglichen Systemkonfiguration
Schalten Sie das System mithilfe von iDRAC ein oder indem Sie den Netzschalter drücken. Schalten Sie die angeschlossenen Peripheriegeräte ein. Einrichten und Konfigurieren der iDRAC-IP-Adresse Sie können die IP-Adresse des integrierten Dell Remote Access Controller (iDRAC) über eine der folgenden Schnittstellen einrichten: •...
Seite 32: Anmelden Bei Idrac
„Dell Systems Management Tools and Documentation“ (Dell Systemverwaltungstools und Dokumentation)-Datenträger. Weitere Informationen finden Sie in der Dokumentation zum Betriebssystem unter Dell.com/operatingsystemmanuals. • Dell Lifecycle Controller. Weitere Informationen finden Sie in der Dokumentation zum Dell Lifecycle Controller unter Dell.com/idracmanuals. • „Dell OpenManage Deployment Toolkit“ (Dell Open Manage Bereitstellungs-Toolkit). Weitere Informationen finden Sie in der DellOpenManage-Dokumentation unter Dell.com/...
Seite 33: Herunterladen Von Treibern Und Firmware
Controller User's Guide (Benutzerhandbuch für Integrated Dell Remote Access Controller) unter Dell.com/idracmanuals Sie können den Server mithilfe der Dell OpenManage Server Administrator-Software (OMSA) und der OpenManage Essentials (OME) System-Management-Konsole auch remote überwachen und verwalten. Weitere Informationen finden Sie unter Dell.com/openmanagemanuals.
Seite 34: Vor-Betriebssystem-Verwaltungsanwendungen
Vor-Betriebssystem- Verwaltungsanwendungen Sie können grundlegende Einstellungen und Funktionen des Systems ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten. Navigationstasten Mit den Steuertasten können Sie schnell die Vor-Betriebssystem-Verwaltungsanwendungen aufrufen. Taste Beschreibung <F2> Ermöglicht den Zugriff auf das System-Setup. <F10> Ermöglicht das Aufrufen der Systemdienste und startet den Lifecycle Controller. <F11>...
Seite 35: System-Setup-Programm
Extensible Firmware Interface). Sie können mit diesem Dienstprogramm verschiedene iDRAC-Parameter aktivieren oder deaktivieren. Weitere Informationen zu diesem Dienstprogramm finden Sie im iDRAC- Benutzerhandbuch Integrated Dell Remote Access Controller User’s Guide unter Dell.com/idracmanuals. Device Settings Ermöglicht Ihnen die Konfiguration von Geräteeinstellungen.
Seite 36: Details Zu „System Information" (Systeminformationen)
Option Beschreibung Systeminformatio Gibt Informationen zum System an, wie den Namen des Systemmodells, die BIOS- Version und die Service-Tag-Nummer. Speichereinstellun Gibt Informationen und Optionen zum installierten Arbeitsspeicher an. Prozessoreinstellu Gibt Informationen und Optionen zum Prozessor an, wie Taktrate und ngen Cachegröße.
Seite 37: Details Zu Den „Memory Settings" (Speichereinstellungen)
Option Beschreibung System-CPLD- Gibt die aktuelle Systemversion der Firmware des komplexen, programmierbaren Version Logikgeräts (CPLD-Firmware) an. UEFI-Compliance- Gibt die UEFI-Compliance-Stufe der System-Firmware an. Version Details zu den „Memory Settings“ (Speichereinstellungen) Die Details zum Bildschirm Memory Settings (Speichereinstellungen) werden nachfolgend erläutert: Option Beschreibung System Memory...
Seite 38: Detail Zu „Sata Settings" (Sata-Einstellungen)
ANMERKUNG: Diese Option ist nur bei bestimmten Stock Keeping Units (SKUs) der Prozessoren verfügbar. X2Apic-Modus Aktiviert oder deaktiviert den X2Apic-Modus. Dell Controlled Steuert das Turbo-Projekt. Aktivieren Sie diese Option nur, wenn System Profile Turbo (Systemprofil) auf Performance gesetzt ist. (kontrollierter...
Seite 39 Option Beschreibung Integriertes SATA Ermöglicht die Einstellung des eingebetteten SATA-Controllers auf einen der Modi Off (Aus), , AHCI oder RAID. In der Standardeinstellung ist die Option auf AHCI gesetzt. Absturz- Sendet den Befehl zur Absturz-Sicherheitssperre während des POST an die Sicherheitssperre eingebetteten SATA-Laufwerke.
Seite 40: Details Zu „Boot Settings" (Starteinstellungen)
Option Beschreibung Option Beschreibung Laufwerkstyp Gibt den Typ des Laufwerks an, das am SATA-Port angeschlossen ist. Kapazität Gibt die Gesamtkapazität des Festplattenlaufwerks an. Für Geräte mit Wechselmedien, wie optische Laufwerke, ist dieses Feld nicht definiert. Port E (Anschluss Für die Betriebsarten AHCI und RAID ist die BIOS-Unterstützung immer aktiviert. Option Beschreibung Modell...
Seite 41: Details Zum Bildschirm "Network Settings" (Netzwerkeinstellungen)
Option Beschreibung ANMERKUNG: Bei der Einstellung UEFI ist das Menü BIOS Boot Settings (BIOS-Starteinstellungen) deaktiviert. Bei der Einstellung BIOS ist das Menü UEFI Boot Settings (UEFI-Starteinstellungen) deaktiviert. Boot Sequence Aktiviert oder deaktiviert die Funktion „Boot Sequence Retry“ Retry (Startsequenzwiederholung). Wenn dieses Feld auf Enabled (Aktiviert) gesetzt ist (Wiederholung und das System nicht startet, versucht das System die Startreihenfolge nach 30 Sekunden erneut.
Seite 42: Details Zu „Integrated Devices" (Integrierte Geräte)
Um den Bildschirm UEFI iSCSI Settings (UEFI iSCSI-Einstellungen) anzuzeigen, klicken Sie auf System Setup Main Menu (System-Setup-Hauptmenü) → System-BIOS (System-BIOS) → Network Settings (Netzwerkeinstellungen) → UEFI ISCSI Settings (UEFI iSCSI-Einstellungen). Die Details zum Bildschirm UEFI iSCSI Settings (UEFI iSCSI-Einstellungen) werden nachfolgend erläutert: Option Beschreibung iSCSI Initiator-...
Seite 43: Details Zu „Serial Communication" (Serielle Kommunikation)
Option Beschreibung Integrierter Aktiviert oder deaktiviert die Option Embedded Video Controller (Integrierter Grafikcontroller Video-Controller). In der Standardeinstellung ist diese Option auf Enabled (Aktiviert) gesetzt. Aktueller Status Zeigt den aktuellen Status des integrierten Video-Controllers an. Die Option des integrierten Current State of Embedded Video Controller (Aktueller Status des integrierten Grafikcontrollers Video-Controllers) ist ein schreibgeschütztes Feld.
Seite 44: Details Zu „System Profile Settings" (Systemprofileinstellungen)
Option Beschreibung ANMERKUNG: Jedes Mal, wenn das System gestartet wird, synchronisiert das BIOS die in iDRAC gespeicherte serielle MUX-Einstellung. Die serielle MUX- Einstellung kann unabhängig in iDRAC geändert werden. Aus diesem Grund wird diese Einstellung beim Laden der BIOS-Standardeinstellungen aus dem BIOS-Setup-Dienstprogramm möglicherweise nicht immer auf die Standardeinstellung von Serial Device 1 (Serielles Gerät 1) zurückgesetzt.
Seite 45: Details Zum Bildschirm „Systemsicherheitseinstellungen
Option Beschreibung Speicherfrequenz Legt die Geschwindigkeit des Systemspeichers fest. Sie können die Option Maximum Performance (Maximale Leistung), Maximum Reliability (Maximale Zuverlässigkeit) oder eine bestimmte Geschwindigkeit auswählen. Turbo-Boost Aktiviert oder deaktiviert den Prozessor im Turbo-Boost-Modus. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert) gesetzt. Aktiviert oder deaktiviert den Prozessor, um beim Leerlauf in einen Zustand mit minimaler Leistung versetzt zu werden.
Seite 46 Option Beschreibung Intel AES-NI Verbessert die Geschwindigkeit von Anwendungen durch Verschlüsselung und Entschlüsselung unter Einsatz der AES-NI-Standardanweisungen. Diese Option ist per Standardeinstellung auf Enabled (Aktiviert) gesetzt. System Password Richtet das Systemkennwort ein. Diese Option ist standardmäßig auf Enabled (Aktiviert) gesetzt und ist schreibgeschützt, wenn der Jumper im System nicht installiert ist.
Seite 47: Übersicht
Option Beschreibung User Defined Legt die Option User Defined Delay (Benutzerdefinierte Verzögerung) fest, wenn Delay (60s to die Option User Defined (Benutzerdefiniert) für AC Power Recovery Delay 240s) (Verzögerung bei Netzstromwiederherstellung) gewählt ist. (Benutzerdefiniert e Verzögerung [60s bis 240s]) Variabler UEFI- Bietet unterschiedliche Grade von UEFI-Sicherungsvariablen.
Seite 48: Details Zu „Miscellaneous Settings" (Verschiedene Einstellungen)
Details zu „Miscellaneous Settings“ (Verschiedene Einstellungen) Die Details zum Bildschirm Miscellaneous Settings (Verschiedene Einstellungen) werden nachfolgend beschrieben : Option Beschreibung System Time Ermöglicht das Festlegen der Uhrzeit im System. System Date Ermöglicht das Festlegen des Datums im System. Systemkennnumm Zeigt die Systemkennnummer an und ermöglicht ihre Änderung zum Zweck der Sicherheit und Überwachung.
Seite 49: Wissenswertes Über Start-Manager
Wissenswertes zum Dell Lifecycle Controller Mit dem Dell Lifecycle Controller können Sie verschiedene Aufgaben durchführen, wie die Konfiguration der BIOS- und Hardwareeinstellungen, Bereitstellung eines Betriebssystems, Aktualisierung der Treiber, Änderung der RAID-Einstellungen und Speicherung der Hardwareprofile. Weitere Informationen zum Dell...
Seite 50: Ändern Der Startreihenfolge
ANMERKUNG: Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI- kompatibel sein. DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter Dell.com/ossupport. Erstellen eines System- oder Setup-Kennworts Voraussetzungen •...
Seite 51: Verwenden Des Systemkennworts Zur Systemsicherung
ANMERKUNG: Wenn die Kennwort-Jumper-Einstellung deaktiviert ist, werden das vorhandene „System Password“ (Systemkennwort) und „Setup Password“ (Setup-Kennwort) gelöscht und es ist nicht notwendig, das Systemkennwort zum Systemstart anzugeben. Schritte Zum Aufrufen des System-Setups drücken Sie unmittelbar nach einem Einschaltvorgang oder Neustart die Taste F2. Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS) →...
Seite 52: Löschen Oder Ändern Eines System- Und Setup-Kennworts
Löschen oder Ändern eines System- und Setup- Kennworts Voraussetzungen ANMERKUNG: Sie können ein vorhandenes System- oder Setup-Kennwort nicht löschen oder ändern, wenn Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist. Schritte Zum Aufrufen des System-Setups drücken Sie unmittelbar nach einem Einschaltvorgang oder Neustart die Taste F2.
Seite 53: Integrierte Systemverwaltung
Funktionen des Dell Lifecycle Controllers. Weitere Informationen über das Einrichten des Dell Lifecycle Controllers, das Konfigurieren von Hardware und Firmware sowie das Bereitstellen des Betriebssystems finden Sie in der Dokumentation zum Dell Lifecycle Controller unter Dell.com/idracmanuals. Dienstprogramm für die iDRAC-Einstellungen Das Dienstprogramm für iDRAC-Einstellungen ist eine Oberfläche für das Einrichten und Konfigurieren...
Seite 54: Installieren Und Entfernen Von Systemkomponenten
VORSICHT: Der Betrieb des Systems ohne Systemabdeckung kann zu Schäden an den Komponenten führen. ANMERKUNG: Es wird von Dell empfohlen, dass Sie bei Arbeiten an Komponenten im Inneren des Systems immer eine antistatische Unterlage verwenden und eine Erdungsmanschette tragen. ANMERKUNG: Um einen ordnungsgemäßen Betrieb und eine ausreichende Kühlung sicherzustellen, müssen alle Schächte und Lüfter im System zu jeder Zeit entweder mit einem...
Seite 55: Nach Der Arbeit An Komponenten Im Inneren Ihres Systems
Bringen Sie die optionale Verkleidung an. Falls zutreffend, setzen Sie das System in das Rack ein. Weitere Informationen finden Sie in der Kurzanleitung zur Rack-Installation unter Dell.com/poweredgemanuals. Schließen Sie das System wieder an die Netzstromversorgung und die Peripheriegeräte an. Schalten Sie das System und alle angeschlossenen Peripheriegeräte ein.
Seite 56: Entfernen Der Optionalen Frontverkleidung (Blende)
Abbildung 10. Installieren und Entfernen der optionalen Frontverkleidung (Blende) Sperrklinke System Blendenschlüssel Schlitz am Gehäuse (2) Blendenhalterung (2) Blende Entfernen der optionalen Frontverkleidung (Blende) Entsperren Sie die Blende mithilfe der Blendenschlüssel. Drücken Sie auf den Entriegelungsriegel oben auf der Blende. Ziehen Sie das obere Ende der Blende vom System weg.
Seite 57: Installieren Der Standfüße
Drehen Sie die Standfüße des Systems nach innen. Legen Sie das System auf die Seite auf eine stabile, ebene Fläche. Schritte Entfernen Sie die Schrauben, mit denen die Standfüße an der Gehäusebasis befestigt sind. Abbildung 11. Entfernen und Installieren der Systemstandfüße Schraubenbohrung (4) Steckplatz (12) Registerkarte (12)
Seite 58: Gleitrollen (Optional) - Tower-Modus
Schritte Richten Sie die Halterungen auf den Standfüßen mit den Schlitzen an der Gehäusebasis aus. Befestigen Sie die Standfüße mithilfe der Schrauben an der Gehäusebasis. Nächste Schritte Stellen Sie das System aufrecht auf eine ebene, stabile Arbeitsfläche und drehen Sie die Standfüße des Systems nach außen.
Seite 59: Entfernen Von Gleitrollen
Abbildung 12. Entfernen und Installieren von Gleitrollen Tragvorrichtung Schrauben für die Tragvorrichtung (2) Schlitze an der Basis des Towers (4) Räderbaugruppen-Segment (2) Schrauben für das Rollensegment (2) Verwandte Links Entfernen der Standfüße Entfernen von Gleitrollen Entfernen von Gleitrollen Voraussetzungen Stellen Sie sicher, dass Sie die Informationen unter Sicherheitshinweise gelesen haben..
Seite 60: Systemabdeckung
Verwandte Links Installieren von Gleitrollen Systemabdeckung Die Systemabdeckung schützt die Komponenten im Inneren des Systems und trägt dazu bei, den Luftstrom im Inneren des Systems aufrechtzuerhalten. Durch Entfernen der Systemabdeckung wird der Eingriffschalter betätigt, was zur Aufrechterhaltung der Systemsicherheit beiträgt. Entfernen der Systemabdeckung Voraussetzungen Stellen Sie sicher, dass Sie die Informationen unter...
Seite 61: Installieren Der Systemabdeckung
Freigabehebel der Abdeckung Verriegelung des Freigabehebels für die Abdeckung Nächste Schritte Bringen Sie die Systemabdeckung an. Verwandte Links Entfernen der optionalen Frontverkleidung (Blende) Installieren der Systemabdeckung Installieren der Systemabdeckung Voraussetzungen Stellen Sie sicher, dass Sie die Informationen unter Sicherheitshinweise gelesen haben.. Schritte Richten Sie die Steckplätze der Systemabdeckung an den Laschen am Gehäuse aus.
Seite 62: Das Systeminnere
Erweiterungskartensteckplätze Lüfter Steckplätze für Speichermodule Prozessor Systemplatine Festplatten-Rückwandplatine Festplattenlaufwerk Optische Laufwerke und Bandlaufwerke (optional) Systeme mit hot-swap-fähigen Festplattenlaufwerken unterstützen maximal 1 optisches Laufwerk und maximal 2 Bandlaufwerke. ANMERKUNG: Außerdem können Sie auf Ihrem System ein Dell PowerVault RD1000- Wechselspeichergerät installieren.
Seite 63: Entfernen Des Optionalen Optischen Laufwerks Oder Bandlaufwerks
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 64 Abbildung 15. Entfernen und Installieren des optionalen optischen Laufwerks oder Bandlaufwerks Optisches Laufwerk oder Bandlaufwerk Führung Freigabehebel...
Seite 65 Abbildung 16. Verkabelung – optisches Laufwerk und Bandlaufwerk PERC-Karte Systemplatine Anschluss für optisches Laufwerk auf der Anschluss für SATA-Bandlaufwerk auf Systemplatine der Systemplatine SAS-Bandlaufwerk Optisches Laufwerk oder SATA- Bandlaufwerk Laufwerk für optische Datenträger SAS-Bandlaufwerk-Anschluss auf der PERC-Karte Nächste Schritte Installieren Sie das optische Laufwerk oder Bandlaufwerk. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 66: Installieren Des Optischen Laufwerks Oder Bandlaufwerks
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 67: Einsetzen Des Kühlgehäuses
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die...
Seite 68: Eingriffschalter Entfernen Des Eingriffschalters
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 69: Installieren Des Eingriffschalters
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die...
Seite 70: Festplattenlaufwerke
Anwendungen auswirken. Weitere Informationen zu diesen Festplatten finden Sie im Whitepaper 512e and 4Kn Disk Formats (512e- und 4Kn-Festplattenformate) und im Dokument 4K Sector HDD FAQ (FAQ: Festplatten mit 4K-Sektoren) unter Dell.com/poweredgemanuals. VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder zu installieren, vergewissern Sie sich in der Dokumentation zur Speicher-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Installieren hot-swap-fähiger Fesplattenlaufwerke...
Seite 71: Entfernen Eines Platzhalters Für Hot-Swap-Fähige 3,5-Zoll-Festplatten
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 72: Installieren Eines Platzhalters Für Hot-Swap-Fähige 3,5-Zoll-Festplatten
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 73: Entfernen Eines Hot-Swap-Fähigen Laufwerks Aus Einem Laufwerkträger
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 74: Installieren Eines Hot-Swap-Fähigen Festplattenlaufwerks In Einem Hot-Swap-Fähigen Laufwerksträger
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 75: Installieren Eines Hot-Swap-Fähigen Laufwerksträgers
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 76: Installieren Eines Hot-Swap-Fähigen 2,5-Zoll-Laufwerks In Einem 3,5-Zoll-Laufwerkadapter
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 77: Einsetzen Eines 3,5-Zoll-Laufwerkadapters In Den Hot-Swap-Fähigen 3,5-Zoll-Laufwerkträger
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 78: Entfernen Eines 3,5-Zoll-Laufwerksadapters Aus Einem Hot-Swap-Fähigen 3,5-Zoll-Laufwerksträger
Abbildung 23. Entfernen und Installieren eines 3,5-Zoll-Laufwerkadapters aus bzw. in einem hot-swap- fähigen 3,5-Zoll-Laufwerkträger Hot-swap-fähiger 3,5-Zoll- Schraube (5) Laufwerkträger 3,5-Zoll-Laufwerkadapter Hot-swap-fähiges 2,5-Zoll-Laufwerk Nächste Schritte Setzen Sie den hot-swap-fähigen 3,5-Zoll-Laufwerkträger in das System ein. Verwandte Links Installieren eines hot-swap-fähigen 2,5-Zoll-Laufwerks in einem 3,5-Zoll-Laufwerkadapter Installieren eines hot-swap-fähigen Laufwerksträgers Entfernen eines 3,5-Zoll-Laufwerksadapters aus einem hot-swap-fähigen 3,5-Zoll-Laufwerksträger...
Seite 79: Entfernen Eines Hot-Swap-Fähigen 2,5-Zoll-Laufwerks Aus Einem 3,5- Zoll-Laufwerkadapter
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 80 VORSICHT: Notieren Sie sich vor dem Entfernen der Festplattenlaufwerke die Steckplatznummern der einzelnen Laufwerke und kennzeichnen Sie die Steckplätze vorübergehend, damit die Laufwerke an den gleichen Positionen wieder eingesetzt werden können. Entfernen Sie alle Festplatten. Schritte Trennen Sie das SAS-, das Strom- und das Datenkabel von der Festplatten-Rückwandplatine. Ziehen Sie am Freigabestift und heben Sie die Rückwandplatine aus dem System heraus.
Seite 81 Abbildung 25. Anschlüsse an einer x8-Festplatten-Rückwandplatine x8-Festplatten-Rückwandplatine Anschluss für optisches Laufwerk Stromanschluss der Rückwandplatine Rückwandplatinen-Signalanschluss SAS-A-Anschluss SAS-B-Anschluss...
Seite 82 Abbildung 26. Verkabelung - x8-Festplatten-Rückwandplatine mit PERC-Karte und SAS-HBA PERC-Karte Anschluss für SAS-Bandlaufwerk auf SAS-HBA SAS-Host-Bus-Adapter (HBA) Systemplatine Anschluss für optisches Laufwerk auf der SATA-Anschluss auf der Systemplatine Systemplatine x8-Festplatten-Rückwandplatine SAS-B-Anschluss auf der Rückwandplatine SAS-A-Anschluss auf der 10. SAS-Bandlaufwerk Rückwandplatine 11.
Seite 83 Abbildung 27. Verkabelung - x4-Festplatten-Rückwandplatine Systemplatine SATA-Anschluss auf der Systemplatine Anschluss für optisches Laufwerk auf der Mini-SAS-Port Systemplatine x4-Festplatten-Rückwandplatine SAS-A-Anschluss auf der Rückwandplatine Optisches Laufwerk oder SATA- Laufwerk für optische Datenträger Bandlaufwerk Nächste Schritte Installieren Sie die Festplatten-Rückwandplatine. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 84: Installieren Der Festplatten-Rückwandplatine
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 85 Entfernen Sie die x8-Festplatten-Rückwandplatine. Schritte Drücken Sie mit einem Schraubendreher im Inneren des Systems auf die Freigabelaschen an den Ecken des Platzhalters, um den Festplattenplatzhalter für vier Schächte vom Gehäuse zu lösen. Ziehen Sie von der Vorderseite des Systems aus an den Ecken des Festplattenplatzhalters für vier Schächte, bis er vollständig vom Laufwerkschacht entfernt ist.
Seite 86: Installieren Eines Festplattenplatzhalters Für Vier Schächte
Installieren eines Festplattenplatzhalters für vier Schächte Voraussetzungen Stellen Sie sicher, dass Sie die Informationen unter Sicherheitshinweise gelesen haben. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte Suchen Sie die Laufwerkschächte mit den Nummern 4 bis 7. Setzen Sie den Festplattenplatzhalter für vier Schächte in den Laufwerksschacht ein und drücken Sie auf den Platzhalter, bis die Sperrklinken einrasten.
Seite 87: Allgemeine Richtlinien Zur Installation Von Speichermodulen
Abbildung 29. Speichersockelpositionen auf der Systemplatine Die Speicherkanäle sind folgendermaßen organisiert: Prozessor 1 Kanal 0: Speichersockel A1 und A3 Kanal 1: Speichersockel A2 und A4 Die folgende Tabelle enthält die Speicherbelegungen und Betriebsfrequenzen für die unterstützten Konfigurationen: Tabelle 12. Speicherbelegungen und Betriebsfrequenzen für die unterstützten Konfigurationen Speichermodu Pro Kanal bestückte Taktrate (in MT/s)
Seite 88: Beispiel-Speicherkonfigurationen
• Bestücken Sie zuerst alle Sockel mit weißen Freigabehebeln und dann die Sockel mit schwarzen Freigabehebeln. • Wenn Speichermodule mit unterschiedlichen Kapazitäten kombiniert werden sollen, bestücken Sie zuerst die Sockel mit Speichermodulen mit der höchsten Kapazität. Wenn Sie beispielsweise 4-GB- und 8-GB-DIMMs kombinieren möchten, bestücken Sie die Sockel mit weißen Freigabehebeln mit 8- GB-DIMMs und die Sockel mit schwarzen Freigabehebeln mit 4-GB-DIMMs.
Seite 89: Entfernen Der Speichermodule
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 90: Einsetzen Von Speichermodulen
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 91 Schritte Machen Sie den entsprechenden Speichermodulsockel ausfindig. VORSICHT: Fassen Sie jedes Speichermodul nur an den Kartenrändern an und achten Sie darauf, die Mitte des Speichermoduls oder die metallenen Anschlusskontakte nicht zu berühren. VORSICHT: Um während der Installation Schäden am Speichermodul oder am Speichermodulsockel zu vermeiden, biegen Sie nicht das Speichermodul;...
Seite 92: Lüfter
Einsetzen des Kühlgehäuses Lüfter Das System unterstützt einen internen Lüfter. ANMERKUNG: Verwenden Sie bei Auswahl oder Upgrade der Systemkonfiguration den Dell Energy Smart Solution Advisor unter Dell.com/ESSA, um den Stromverbrauch des Systems zu überprüfen und eine optimale Energienutzung zu gewährleisten.
Seite 93: Installieren Des Internen Lüfters
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 94: Interner Usb-Speicherstick (Optional)
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 95: Erweiterungskarten
ANMERKUNG: Informationen darüber, wie Sie den USB-Anschluss auf der Systemplatine lokalisieren, finden Sie unter Jumper und Anschlüsse auf der Systemplatine. Entfernen Sie gegebenenfalls den USB-Speicherstick vom USB-Anschluss. Setzen Sie den neuen USB-Speicherstick in den USB-Anschluss ein. Abbildung 33. Auswechseln des internen USB-Speichersticks USB-Speicherstick Anschluss für USB-Speicherstick Nächste Schritte...
Seite 96 PCIe- Prozessoranbindung Höhe Baulänge Verbindungs Steckplatzb Steckplatz bandbreite reite Plattform-Controller- Volle Bauhöhe Halbe Baulänge Plattform-Controller- Volle Bauhöhe Halbe Baulänge ANMERKUNG: Alle Steckplätze unterstützen PCIe-Erweiterungskarten der 3. Generation. ANMERKUNG: Die Erweiterungskarten sind nicht hot-swap-fähig. Die folgende Tabelle enthält eine Anleitung für die Installation von Erweiterungskarten, um ordnungsgemäße Kühlung und mechanische Passform zu gewährleisten.
Seite 97: Entfernen Einer Erweiterungskarte
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 98 Abbildung 34. Entfernen und Einbauen einer Erweiterungskarte Erweiterungskartenverriegelung Erweiterungskarten-Steckplatz Erweiterungskarte...
Seite 99: Installieren Einer Erweiterungskarte
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die...
Seite 100: Idrac-Port-Karte (Optional)
Port-Karte eingesetzt wird. Sie bietet einen dauerhaften lokalen On-Demand-Speicher und eine benutzerdefinierte Bereitstellungsumgebung, die eine Automatisierung von Serverkonfiguration, Skripts und Anzeigen ermöglicht. Sie emuliert USB-Geräte. Weitere Informationen finden Sie im „Integrated Dell Remote Access Controller User's Guide“ (Benutzerhandbuch zum integrierten Dell Remote Access...
Seite 101: Entfernen Der Optionalen Idrac-Port-Karte
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 102 Abbildung 36. Entfernen und Installieren der iDRAC-Port-Karte iDRAC-Anschluss vFlash-SD-Medienkarte iDRAC-Port-Kartenanschluss iDRAC-Port-Kartenhalter Schraube Nächste Schritte Installieren Sie die iDRAC-Port-Karte. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Verwandte Links Entfernen des Kühlgehäuses Entfernen des internen Lüfters Installieren der optionalen iDRAC-Port-Karte Installieren des internen Lüfters Einsetzen des Kühlgehäuses...
Seite 103: Installieren Der Optionalen Idrac-Port-Karte
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 104: Internes Zweifaches Sd-Modul (Optional)
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 105: Einsetzen Einer Optionalen Internen Sd-Karte
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 106 Schritte Halten Sie die Zuglasche und ziehen Sie das IDSDM aus dem System. Abbildung 38. Entfernen und Einsetzen des internen Dual SD-Moduls (IDSDM) IDSDM LED-Statusanzeige (2) SD-Karte (2) SD-Kartensteckplatz 2 SD-Kartensteckplatz 1 IDSDM-Anschluss In der folgenden Tabelle werden die IDSDM-Anzeigecodes beschrieben. Tabelle 16.
Seite 107: Installieren Des Optionalen Internen Dual Sd-Moduls
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 108: Entfernen Des Kühlkörpers
VORSICHT: Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor entfernen möchten. Der Kühlkörper verhindert eine Überhitzung des Prozessors. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. Sicherheitshinweise müssen strikt befolgt werden.
Seite 109: Entfernen Des Prozessors
Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden.
Seite 110 Halten Sie den Kreuzschlitzschraubenzieher Nr. 2 bereit. Bevor Sie ein Systemupgrade durchführen, laden Sie die aktuelle Version des System-BIOS von Dell.com/support herunter. Befolgen Sie die in der komprimierten Download-Datei enthaltenen Anweisungen, um die Aktualisierung auf dem System zu installieren. ANMERKUNG: Sie können das System-BIOS unter Verwendung des Dell Lifecycle-Controllers aktualisieren.
Seite 111 Abbildung 40. Öffnen und Schließen der Prozessorabdeckung Prozessorabdeckung Lasche an der Prozessorabdeckung Sockelhebel...
Seite 112 Abbildung 41. Entfernen und Einsetzen eines Prozessors Stift-1-Ecke des Prozessors Prozessor Steckplatz (2) Prozessorabdeckung Sockelhebel Sockelpassungen (2) Sockel Nächste Schritte Bauen Sie den Prozessor ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Verwandte Links Entfernen des Kühlgehäuses Einbauen des Prozessors Entfernen des Kühlgehäuses...
Seite 113: Einbauen Des Prozessors
Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. Sicherheitshinweise müssen strikt befolgt werden.
Seite 114: Einsetzen Des Kühlkörpers
Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. Sicherheitshinweise müssen strikt befolgt werden.
Seite 115 Abbildung 42. Auftragen von Wärmeleitpaste auf der Oberseite des Prozessors Prozessor Wärmeleitpaste Spritze für die Wärmeleitpaste Setzen Sie den Kühlkörper auf den Prozessor. Ziehen Sie eine der vier Schrauben fest, mit denen der Kühlkörper auf der Systemplatine befestigt ist. Ziehen Sie die Schraube diagonal gegenüber der ersten Schraube, die Sie festgezogen haben, fest. ANMERKUNG: Ziehen Sie die Verschlussschrauben des Kühlkörpers beim Einbau nicht zu fest an.
Seite 116: Netzteileinheiten
Wenn die Last am aktiven Netzteil unter 20 % fällt, wird das redundante Netzteil in den Ruhezustand geschaltet. Sie können die Ersatzgerät-Funktion über die iDRAC-Einstellungen konfigurieren. Weitere Informationen zu iDRAC-Einstellungen finden Sie im iDRAC-Benutzerhandbuch Integrated Dell Remote Access Controller User’s Guide, das unter unter Dell.com/idracmanuals verfügbar ist.
Seite 117 Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 118 Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 119 Schritte Wenn Sie ein zweites Netzteil installieren, entfernen Sie den Netzteilplatzhalter aus dem Laufwerkschacht, indem sie den Platzhalter herausziehen. VORSICHT: Um eine ordnungsgemäße Kühlung zu gewährleisten, muss der Netzteilplatzhalter im zweiten Netzteilschacht in einer nicht redundanten Konfiguration installiert sein. Entfernen Sie den Platzhalter nur, wenn Sie ein zweites Netzteil einsetzen. Abbildung 44.
Seite 120: Austauschen Des Netzteil-Trennstegs
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 121: Nicht-Redundantes Wechselstrom-Netzteil
Nicht-redundantes Wechselstrom-Netzteil Das System unterstützt ein nicht-redundantes Wechselstrom-Netzteil mit 350 Watt. ANMERKUNG: Verwenden Sie bei Auswahl oder Upgrade der Systemkonfiguration den Dell Energy Smart Solution Advisor unter Dell.com/ESSA, um den Stromverbrauch des Systems zu überprüfen und eine optimale Energienutzung zu gewährleisten.
Seite 122 Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 123 Abbildung 46. Entfernen und Installieren eines nicht redundanten Wechselstromnetzteils Schraube Netzteilgehäuse Nicht redundantes Netzteil Steg am Systemgehäuse Netzkabelanschluss P2 Signalkabelanschluss P1 Netzkabelanschluss P1 Rückwandplatinen-Anschluss P4 Nächste Schritte Installieren eines nicht redundanten Netzteils. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 124: Stromzwischenplatine
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 125 Abbildung 47. Entfernen und Installieren der PIB Sperrklinke Haken (4) Steckplätze (4) PIB-Anschluss Nächste Schritte Installieren Sie die PIB. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Verwandte Links Entfernen eines redundanten Wechselstrom-Netzteils Entfernen des Netzteilplatzhalters Entfernen des Kühlgehäuses Installieren der Stromzwischenplatine...
Seite 126: Installieren Der Stromzwischenplatine
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 127 Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. Schritte Machen Sie den Batteriesockel ausfindig.
Seite 128: Bedienfeld-Baugruppe
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 129 Schritte Entfernen Sie Schraube, mit der das Bedienfeld am Gehäuse befestigt ist. Trennen Sie das Bedienfeldkabel und das USB-Kabel des Bedienfelds von der Systemplatine. VORSICHT: Wenden Sie keine übermäßige Kraft auf, wenn Sie die Kabel des Bedienfelds entfernen, da dies zu einer Beschädigung der Anschlüsse führen kann. Schieben Sie das Bedienfeld aus dem Gehäuse.
Seite 130: Installieren Der Bedienfeldbaugruppe
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 131: Entfernen Der Abdeckung Der Bedienfeldbaugruppe
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 132: Installieren Der Abdeckung Der Bedienfeldbaugruppe
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 133: Entfernen Der Bedienfeldplatine
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 134: Installieren Der Bedienfeldplatine
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 135: Entfernen Des Lcd-Moduls
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 136: Installieren Des Lcd-Moduls
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 137: Entfernen Des Optionalen Vga-Moduls
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 138: Installieren Des Optionalen Vga-Moduls
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 139: Systemplatine
Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. VORSICHT: Wenn Sie das TPM (Trusted Program Module) mit Verschlüsselung verwenden, werden Sie möglicherweise aufgefordert, während des System- oder Programm-Setups einen...
Seite 140 Internes Zweifach-SD-Modul, falls vorhanden Schritte Trennen Sie alle Kabel von der Systemplatine. VORSICHT: Achten Sie darauf, die Systemidentifikationstaste nicht zu beschädigen, während Sie die Systemplatine vom Gehäuse entfernen. Entfernen Sie die Schrauben von der Systemplatine und schieben Sie die Systemplatine zur Vorderseite des Gehäuses.
Seite 141 Abbildung 57. Entfernen und Einsetzen der Systemplatine Systemplatine Griffstelle (2) T-Griff der Systemplatine Nächste Schritte Bauen Sie die Systemplatine ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Verwandte Links Entfernen des Kühlgehäuses Entfernen der Speichermodule Entfernen des internen Lüfters Entfernen einer Erweiterungskarte Entfernen des Kühlkörpers...
Seite 142: Einsetzen Der Systemplatine
Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Integrated Dell Remote Access Controller User’s Guide (Integrated Dell Remote Access Controller-Benutzerhandbuch) unter Dell.com/idracmanuals.
Seite 143: Wiederherstellen Der Service-Tag-Nummer Mithilfe Der Easy-Restore-Funktion
Drücken Sie auf Y, um die Service-Tag-Nummer, die Lizenz und die Diagnoseinformationen wiederherzustellen. • Drücken Sie auf N, um zu den Dell Lifecycle Controller-basierten Wiederherstellungsoptionen zu navigieren. • Drücken Sie auf <F10>, um Daten von einem zuvor erstellten Hardware Server Profile (Hardwareserver-Profil) wiederherzustellen.
Seite 144: Eingeben Der System-Service-Tag-Nummer Mit Dem System-Setup
Klicken Sie auf OK. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Integrated Dell Remote Access Controller User‘s Guide (Benutzerhandbuch für integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals. Modul Vertrauenswürdige Plattform Trusted Platform Module (TPM) ist ein dedizierter Mikroprozessor, der darauf ausgelegt ist, Hardware durch die Integration kryptographischer Schlüssel in Geräte zu sichern.
Seite 145: Initialisieren Des Tpm Für Bitlocker-Benutzer
Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems“. Schritte Machen Sie den Trusted Platform Module (TPM)-Anschluss auf der Systemplatine ausfindig. ANMERKUNG: Um den TPM-Anschluss auf der Systemplatine ausfindig zu machen, siehe „Anschlüsse auf der Systemplatine“. Richten Sie die Kante der Anschlüsse am TPM am Steckplatz auf dem TPM-Anschluss aus.
Seite 146: Obere Systemabdeckung
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 147: Installieren Der Oberen Systemabdeckung
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 148 Nächste Schritte Bringen Sie die Systemabdeckung an. Schließen Sie das System wieder an die Steckdose an und schalten Sie das System sowie alle angeschlossenen Peripheriegeräte ein.
Seite 149: Konvertieren Des Systems Vom Tower-Modus In Den Rack-Modus
VORSICHT: Versuchen Sie nicht, das System in ein Rack zu überführen, es sei denn, Sie werden von Dell hierzu autorisiert. Nur Kunden, die von Dell für Überführungen von Tower- in den Rack- Modus zertifiziert wurden, dürfen ein Tower-System in ein Rack-System überführen.
Seite 150: Vorbereiten Eines Systems Auf Die Konvertierung Vom Tower-Modus In Den Rack-Modus
Vorbereiten eines Systems auf die Konvertierung vom Tower-Modus in den Rack-Modus Voraussetzungen Stellen Sie sicher, dass Sie die Informationen unter Sicherheitshinweise gelesen haben.. Halten Sie den Kreuzschlitzschraubenzieher Nr. 2 bereit. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. Trennen Sie das System vom Stromnetz und von den Peripheriegeräten.
Seite 151 3. Schraube für jeden Montagewinkel (3) Nächste Schritte Bringen Sie die Systemabdeckung an. Installieren Sie das System in einem Rack. Weitere Informationen finden Sie im Rack Installation Guide (Rack-Installationsanleitung) unter Dell.com/poweredgemanuals. Verwandte Links Entfernen der Standfüße Entfernen von Gleitrollen Entfernen der Systemabdeckung...
Seite 152: Fehlerbehebung Beim System
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 153: Fehlerbehebung Bei Einem Usb-Gerät
Wenn die Tests erfolgreich ausgeführt werden, ist das Problem nicht auf die Grafikhardware zurückzuführen. Nächste Schritte Wenn die Tests fehlschlagen, lesen Sie den Abschnitt „Wie Sie Hilfe bekommen“. Fehlerbehebung bei einem USB-Gerät Voraussetzungen ANMERKUNG: Im Folgenden werden die Schritte 1 bis 5 beschrieben, um Störungen bei einer USB- Tastatur oder -Maus zu beheben.
Seite 154: Fehlerbehebung Bei Idrac Direct (Usb-Xml-Konfiguration)
Fehlerbehebung bei iDRAC Direct (USB-XML- Konfiguration) Weitere Informationen zu USB-Speichergeräten und zur Serverkonfiguration finden Sie im iDRAC- Benutzerhandbuch „Integrated Dell Remote Access Controller User's Guide“ unter Dell.com/ idracmanuals. Schritte Stellen Sie sicher, dass Ihr USB-Gerät an den USB-Verwaltungsport auf der Vorderseite angeschlossen ist und identifiziert wurde gekennzeichnet.
Seite 155: Fehlerbehebung Bei Einem Seriellen E/A-Gerät
Fehlerbehebung bei einem seriellen E/A-Gerät Schritte Schalten Sie das System und die an die serielle Schnittstelle angeschlossenen Peripheriegeräte aus. Ersetzen Sie das serielle Schnittstellenkabel durch ein anderes, funktionierendes Kabel und schalten Sie das System und das serielle Gerät ein. Wenn sich das Problem auf diese Weise lösen lässt, muss das Schnittstellenkabel gegen ein funktionsfähiges Kabel ausgetauscht werden.
Seite 156: Fehlerbehebung Bei Feuchtigkeit Im System
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 157: Fehlerbehebung Bei Einem Beschädigten System
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 158: Fehlerbehebung Bei Netzteilen
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 159: Fehlerbehebung Bei Kühlungsproblemen
„Fan Speed Offset“ oder die minimale Lüftergeschwindigkeit eine höhere Lüftergeschwindigkeit fest. Über RACADM-Befehle: Führen Sie den Befehl racadm help system.thermalsettings aus. Weitere Informationen finden Sie im „Integrated Dell Remote Access Controller User's Guide“ (Benutzerhandbuch für integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals.
Seite 160: Fehlerbehebung Bei Lüftern
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 161: Fehlerbehebung Bei Einem Internen Usb-Stick
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 162: Fehlerbehebung Bei Einer Sd-Karte
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 163: Fehlerbehebung Bei Einem Optischen Laufwerk
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 164: Störungen Bei Einem Festplattenlaufwerk Beheben
Wenn das System mit einem RAID-Controller ausgestattet ist und die Festplatten in einem RAID- Array konfiguriert sind, gehen Sie wie folgt vor. a. Starten Sie das System neu und drücken Sie die Taste F10 während des Systemstarts, um den Dell Lifecycle-Controller auszuführen. Führen Sie dann den Hardware-Konfigurationsassistenten aus, um die RAID-Konfiguration zu überprüfen.
Seite 165: Fehlerbehebung Bei Einem Speichercontroller
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 166: Fehlerbehebung Bei Erweiterungskarten
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 167: Fehlerbehebung Bei Prozessoren
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 168: Verwenden Der Systemdiagnose
Verwenden der Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des...
Seite 169: Ausführen Der Integrierten Systemdiagnose Über Den Dell Lifecycle Controller
Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller Drücken Sie beim Hochfahren des Systems die Taste <F11>. Klicken Sie auf Hardware Diagnostics (Hardwarediagnose)→ Run Hardware Diagnostics (Hardwarediagnose ausführen). Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemüberprüfung vor dem Start) wird angezeigt und listet alle Geräte auf, die im System erkannt wurden.
Seite 170: Jumper Und Anschlüsse
Jumper und Anschlüsse Jumper und Anschlüsse auf der Systemplatine Abbildung 61. Jumper und Anschlüsse auf der Systemplatine...
Seite 171 Tabelle 17. Jumper und Anschlüsse auf der Systemplatine Konnektor Beschreibung Slot 1 PCIE_G3_X4 PCIe-Kartenanschluss 1 (CPU) Slot 2 PCIE_G3_X8 PCIe-Kartenanschluss 2 (CPU) Slot 3 PCIE_G3_X1 PCIe-Kartenanschluss 3 (PCH) INT_USB_3.0 USB intern Slot 4 PCIE_G3_X4 PCIe-Kartenanschluss 4 (PCH) J_INTRU2 Intrusion-Anschluss MB / Fan1 Lüfteranschluss Prozessor J_AMEA1...
Seite 172: Jumper-Einstellungen Auf Der Systemplatine
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 173 Die vorhandenen Kennwörter werden erst dann deaktiviert (gelöscht), wenn das System mit dem Jumper auf den Kontaktstiften 1 und 2 neu gestartet wird. Um jedoch ein neues System- bzw. Setup- Kennwort festzulegen, muss der Jumper zunächst zurück auf die Kontaktstifte 2 und 3 gesetzt werden.
Seite 174: Technische Daten
Technische Daten Abmessungen und Gewicht Abmessungen Abmessungen und Gewicht Höhe 443,3 mm (17,45 Zoll) mit Stabilisatoren 430,3 mm (16,94 Zoll) ohne Stabilisatoren Breite 304,5 mm (11,98 Zoll) mit offenen Stabilisatoren 218 mm (8,58 Zoll) mit geschlossenen Stabilisatoren Tiefe 561,8 mm (22,12 Zoll) ohne Frontverkleidung 578,2 mm (22,76 Zoll) mit Frontverkleidung Gewicht (maximal) 26,02 kg Technische Daten des Prozessors...
Seite 175: Arbeitsspeicher - Technische Daten
Arbeitsspeicher – Technische Daten Speicher Technische Daten Architektur 1.600 MT/s, 1.866 MT/s oder 2.133 MT/s DDR4 unbuffered DDR3-DIMMs Unterstützung für erweiterten EEC-Modus oder speicheroptimierten Betrieb Speichermodulsoc Vier 288-polige Sockel Kapazität der 4 GB (Einfach), 8 GB (Einfach und Zweifach), 16 GB (Einfach und Zweifach) Speichermodule (UDIMM) RAM (Minimum)
Seite 176: Laufwerk - Technische Daten
Technische Daten Controller ANMERKUNG: Das System unterstützt Software -RAID S130 und eine PERC- Karte. Weitere Informationen zum Software-RAID finden Sie in der Dokumentation zum Dell PowerEdge RAID-Controller (PERC) unter Dell.com/ storagecontrollermanuals. Laufwerk – Technische Daten Drives Technische Daten Systeme mit Bis zu acht hot-swap-fähige 3,5-Zoll-Festplatten (SATA oder Nearline-SAS)
Seite 177: Technische Videodaten
Interne Technische Daten Anschlüsse Ein 9-poliger USB 3.0-konformer Anschluss Internes Zweifach- Zwei optionale Flash-Speicherkartensteckplätze mit internem SD-Modul SD-Modul ANMERKUNG: Ein Kartensteckplatz ist für die Redundanz reserviert. Technische Videodaten Video Technische Daten Grafiktyp Integrierte Matrox G200 Videospeicher 16 MB gemeinsam genutzt Erweiterte Betriebstemperatur ANMERKUNG: Der Betrieb im erweiterten Temperaturbereich kann die Systemleistung beeinflussen.
Seite 178: Umgebungsbedingungen
Erweiterte Technische Daten Betriebstemper atur • Nicht von Dell zugelassene periphere Karten und/oder periphere Karten über 25 W werden nicht unterstützt. • Interne Bandsicherungslaufwerke (TBU) werden nicht unterstützt. • Bei Temperaturen unter 5 °C darf kein Kaltstart durchgeführt werden. •...
Seite 179 Zulässige Technische Daten Stoßeinwirkung Bei Lagerung Sechs nacheinander ausgeführte Stöße mit 71 g von bis zu 2 ms Dauer in positiver und negativer X-, Y- und Z-Richtung (ein Stoß auf jeder Seite des Systems) Maximale Höhe Technische Daten über NN Betrieb 3048 m (10.000 ft).
Seite 180: Partikelversch Technische Daten Mutzung
Partikelversch Technische Daten mutzung • Der in der Luft vorhandene Reststaub muss über einen Deliqueszenzpunkt von mindestens 60 % relativer Feuchtigkeit verfügen. ANMERKUNG: Bezieht sich auf Rechenzentrums- sowie Nicht- Rechenzentrums-Umgebungen. Gasförmige Technische Daten Verschmutzun Kupfer-Kupon- <300 Å/Monat pro Klasse G1 gemäß ANSI/ISA71.04-1985. Korrosionsrate Silber-Kupon- <200 Å/Monat gemäß...
Seite 181: Wie Sie Hilfe Bekommen
Globaler technischer Support. b. Die Seite Technischen Support Kontaktieren wird angezeigt. Sie enthält Angaben dazu, wie Sie das Team des weltweiten technischen Supports von Dell anrufen oder per Chat oder E-Mail kontaktieren können. Ausfindigmachen der Service-Tag-Nummer Ihres Systems Ihr System wird durch einen eindeutigen Express-Servicecode und eine eindeutige Service-Tag-Nummer identifiziert.
Seite 182 Ihre Service-Tag-Nummer für einen schnellen Zugriff auf Ihre Hardware-Konfiguration und Garantieinformationen • Eine direkte Verbindung zum Dell für die Kontaktaufnahme mit dem technischen Support und den Vertriebsteams Schritte Rufen Sie Dell.com/QRL auf und navigieren Sie zu Ihrem spezifischen Produkt oder Verwenden Sie Ihr Smartphone bzw.

Dell PowerEdge T330 Benutzerhandbuch

1 Wissenswertes zum Dell Poweredge T330-System

2 Durchführen der Anfänglichen Systemkonfiguration

3 Vor-Betriebssystem-Verwaltungsanwendungen

4 Installieren und Entfernen von Systemkomponenten

5 Konvertieren des Systems vom Tower-Modus in den Rack-Modus

6 Fehlerbehebung Beim System

7 Verwenden der Systemdiagnose

8 Jumper und Anschlüsse

9 Technische Daten

10 Wie Sie Hilfe Bekommen

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Dell PowerEdge T330

Inhaltszusammenfassung für Dell PowerEdge T330

Inhaltsverzeichnis
