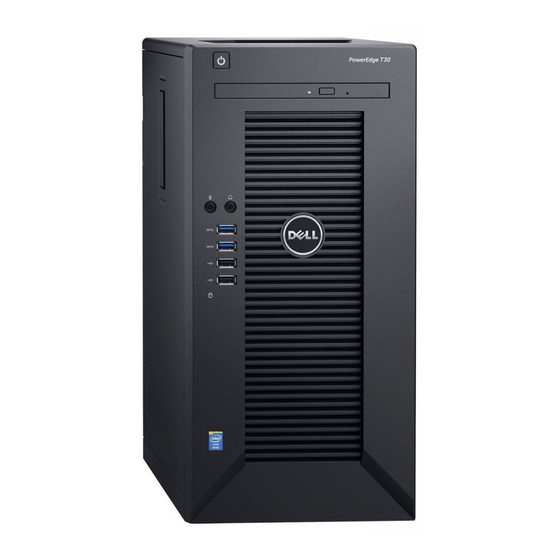

Dell PowerEdge T30
Benutzerhandbuch
Vorschriftenmodell: D13M Series
Vorschriftentyp: D13M002

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell PowerEdge T30

Inhaltszusammenfassung für Dell PowerEdge T30

  • Seite 1 Dell PowerEdge T30 Benutzerhandbuch Vorschriftenmodell: D13M Series Vorschriftentyp: D13M002...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Tod von Personen zur Folge haben können. 2018 - 11 Rev. A00 © 2017 –2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Dell PowerEdge T30 – Systemübersicht......................7 Unterstützte Konfigurationen für das Dell PowerEdge T30 System................7 Unterstützte Betriebssysteme............................8 Frontblende..................................9 Funktionsmerkmale der Frontblende des PowerEdge T30 Systems..............9 Rückseite.................................... 11 Funktionen der Rückseite des PowerEdge T30 Systems..................11 Diagnoseanzeigen................................12 Diagnoseanzeigen auf der Vorderseite........................12 NIC-Anzeigecodes..............................13...
  • Seite 4 System-Setup-Optionen..............................26 Aktualisieren des BIOS ..............................34 BIOS recovery.................................. 35 BIOS-Rollback-Funktion............................35 BIOS-Wiederherstellung über USB-Stick........................35 Angaben zum TPM (Trusted Platform Module)......................36 Aktualisieren des TPM (Trusted Platform Module, Modul Vertrauenswürdige Plattform) auf Version 2.0..36 Zurückstufen des TPM (Trusted Platform Module, Modul Vertrauenswürdige Plattform) auf Version 1.2..37 Konfigurieren des TPM-BitLocker-Schlüssels......................
  • Seite 5 Eingeben der Service-Tag-Nummer des Systems unter Verwendung von Intel Active Management Technology..................................95 Eingeben der System-Service-Tag-Nummer mit dem System-Setup..............95 7 Verwenden der Systemdiagnose........................97 Integrierte Dell-Systemdiagnose............................ 97 Ausführen der integrierten Systemdiagnose vom Start-Manager............... 97 Systemdiagnose Bedienelemente..........................97 8 Jumper und Anschlüsse ..........................99 Systemplatinenanschlüsse..............................99...
  • Seite 6 Fehlerbehebung bei Laufwerken ..........................110 Fehlerbehebung bei Erweiterungskarten........................111 Fehlerbehebung bei Prozessoren..........................112 10 Wie Sie Hilfe bekommen..........................113 Kontaktaufnahme mit Dell EMC............................ 113 Feedback zur Dokumentation............................113 Zugriff auf Systeminformationen mithilfe von QRL.....................113 Quick Resource Locator............................114 Ausfindigmachen der Service-Tag-Nummer Ihres Systems..................114...

  • Seite 7: Dell Poweredge T30 - Systemübersicht

    Dell PowerEdge T30 – Systemübersicht Dell PowerEdge T30 ist ein Tower-System und unterstützt maximal: • Einen Intel Xeon-Prozessor der Serie E3-1200 v5 oder einen Intel Core i3-Prozessor oder einen Intel Pentium-Prozessor • Vier 3,5-Zoll-SATA-Festplatten und zusätzlich zwei 2,5-Zoll-SATA-Festplatten (mit Erweiterungskit und Controllerkarte) •...

  • Seite 8: Unterstützte Betriebssysteme

    Abbildung 1. Unterstützte Konfigurationen für das Dell PowerEdge T30 System Unterstützte Betriebssysteme Das Dell PowerEdge T30 System unterstützt die folgenden Betriebssysteme je nach Konfiguration: VORSICHT: Das Installationsmedium für Windows 2008 R2 SP1 beinhaltet keine native Treiberunterstützung für USB 3.0- Controller. Angeschlossene USB-Geräte funktionieren nicht während der Installation des Betriebssystems. Befolgen Sie die unter dem folgenden Link aufgeführten Schritte, um den USB 3.0-Treiber dem Betriebssystemabbild hinzuzufügen:...

  • Seite 9: Frontblende

    Zur Sicherstellung der Kompatibilität hat das Technikteam von Dell das Betriebssystem Microsoft Windows Server 2008 R2 auf Dell PowerEdge-Servern getestet. Die meisten Funktionen des Betriebssystems konnten wie erwartet ausgeführt werden. Allerdings wurden einige Zertifikatsprüfungen nicht erfolgreich abgeschlossen. Die Ergebnisse sind unter Dell.com/ostechsheets dokumentiert.
  • Seite 10 Verwenden Sie den Mikrofonanschluss zum Anschließen eines Mikrofons an das System. Kopfhöreranschluss Verwenden Sie den Kopfhöreranschluss zum Anschließen eines Kopfhörers an das System. USB 3.0-Anschluss (2) Verwenden Sie den USB 3.0-Anschluss zum Anschließen von USB-Geräten an das System. Dell PowerEdge T30 – Systemübersicht...

  • Seite 11: Rückseite

    Netzteile, den Ethernet-Port, den HDMI-Port, zwei DisplayPort-Anschlüsse, einen seriellen Anschluss, Ein- und Ausgänge sowie den USB- Port. Funktionen der Rückseite des PowerEdge T30 Systems Die folgende Abbildung und Tabelle beschreiben die Funktionen und Anzeigen auf der Rückseite. Abbildung 3. Funktionen und Anzeigen auf der Rückseite Tabelle 3.

  • Seite 12: Diagnoseanzeigen

    Die Diagnoseanzeigen sind nicht vorhanden, wenn das System mit einem LCD-Display ausgestattet ist. ANMERKUNG: Wenn die System ausgeschaltet ist, leuchten keine Diagnoseanzeigen. Schließen Sie die System zum Starten an eine Steckdose an und drücken Sie den Netzschalter. Dell PowerEdge T30 – Systemübersicht...

  • Seite 13: Nic-Anzeigecodes

    JederNIC an der Rückseite verfügt über eine Anzeige, die Informationen über die Netzwerkaktivität und den Verbindungsstatus liefert. Die Aktivitäts-LED gibt an, ob der NIC derzeit verbunden ist oder nicht. Die Verbindungs-LED zeigt die Geschwindigkeit des verbundenen Netzwerks an. Abbildung 4. NIC-Anzeigen Verbindungsanzeige Aktivitätsanzeige Dell PowerEdge T30 – Systemübersicht...

  • Seite 14: Led-Betriebsanzeige-Codes

    (bis zu 7-mal). Das gleiche Muster wird nach einer langen Pause wiederholt. Beispiel: 3, 5 = 3-mal gelbes Blinken, gefolgt von einer kurzen Pause, und dann 5-mal gelbes Blinken, gefolgt von einer langen Pause. Anschließend wird das Muster wiederholt. Tabelle 7. LED-Betriebsanzeige-Codes für Systemdiagnose Gelbe LED-Zustandsanzeige Beschreibung 2, 1 Systemplatinenfehler 2, 2 Systemplatinen-, Netzteil- oder Netzteilverkablungsfehler Dell PowerEdge T30 – Systemübersicht...

  • Seite 15: Betriebsanzeige-Codes Für Das Netzteil

    Abbildung 5. Statusanzeige und Selbstdiagnosetaste des Netzteils Selbstdiagnosetaste Netzteil-Statusanzeige Tabelle 8. Netzteil-Statusanzeige Anzeigemuster für Zustand Stromversorgung Grün Eine zulässige Stromquelle ist mit dem Netzteil verbunden und das Netzteil ist in Betrieb. Leuchtet nicht Stromversorgung ist nicht angeschlossen. Dell PowerEdge T30 – Systemübersicht...

  • Seite 16: Dokumentationsangebot

    Treibern und Firmware finden Sie im Abschnitt „Methoden zum Herunterladen von Firmware und Treibern“ in diesem Dokument. Systemverwaltung Um Informationen zur Aktualisierung des Systems Dell.com/support zu erhalten, empfiehlt Dell, dass Sie die aktuelle BIOS-Version, Treiber und Systemverwaltungs- Firmware herunterladen und auf Ihrem System installieren. Dokumentationsangebot...

  • Seite 17: Technische Daten

    Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihre System werden in diesem Abschnitt erläutert. Gehäuseabmessungen Abbildung 6. Gehäuseabmessungen des PowerEdge T30 Systems Tabelle 10. Abmessungen des PowerEdge T30 Systems 175,00 mm (6,88 Zoll) 360,00 mm (14,17 Zoll) 454,00 mm (17,87 Zoll)

  • Seite 18: Gehäusegewicht

    ANMERKUNG: Die Wärmeabgabe berechnet sich ausgehend von der Wattleistung des Netzteils. ANMERKUNG: Das PowerEdge T30 System ist außerdem für den Anschluss an IT-Stromsysteme mit einer Außenleiterspannung von höchstens 230 V konzipiert. Technische Daten für Systembatterie Das PowerEdge T30 System unterstützt als Systembatterie eine CR 2032 3.0-V-Lithium-Knopfzelle.

  • Seite 19: Arbeitsspeicher

    Arbeitsspeicher Das PowerEdge T30 System unterstützt bis zu vier Single-Rank- oder Dual-Rank-UDIMMs mit 2.133 MT/s (ECC) und 2.400 MT/s (ohne ECC). VORSICHT: Dell empfiehlt die Verwendung von ECC-DIMMs, um das Risiko unkorrigierbarer Systemfehler, Datenverluste und/ oder Beschädigungen von Daten im Hintergrund zu verringern. DIMM-Module ohne ECC werden nicht für unternehmenskritische Anwendungen verwendet.

  • Seite 20: Optisches Laufwerk

    Zwei 4-polige Anschlüsse, USB-2.0-konform Zwei 4-polige Anschlüsse, USB-2.0-konform Zwei 4-polige Anschlüsse, USB-2.0-konform Zwei 4-polige Anschlüsse, USB-3.0-konform Vier 4-polige Anschlüsse, USB-3.0-konform NIC-Anschluss Das PowerEdge T30 System unterstützt einen NIC-Anschluss (Network Interface Controller) auf der Rückseite, der in NIC-Konfigurationen mit 10/100/1000 Mbit/s verfügbar ist. Video – Technische Daten Das PowerEdge T30 System unterstützt:...

  • Seite 21: Partikel- Und Gasförmige Verschmutzung - Technische Daten

    Zustand Temperatur oder Technische Daten Lagerungstemperatur-Grenzwerte -40 °C bis 65 °C (-40 °F bis 149 °F) Dauerbetrieb (für Höhen unter 950 m oder 3.117 Fuß) 5 °C bis 35 °C (41 °F bis 95 °F) ohne direkte Sonneneinstrahlung auf die Geräte. Relative Luftfeuchtigkeit Bei Lagerung 5 % bis 95 % relative Luftfeuchtigkeit (RH) mit einem...
  • Seite 22 Tabelle 18. Partikelverschmutzung – Technische Daten Partikelverschmutzung Technische Daten Luftfilterung Rechenzentrum-Luftfilterung gemäß ISO Klasse 8 pro ISO 14644-1 mit einer oberen Konfidenzgrenze von 95 %. ANMERKUNG: Gilt ausschließlich für Rechenzentrumsumgebungen. Luftfilterungsanforderungen ANMERKUNG: Die ins Rechenzentrum eintretende beziehen sich nicht auf IT-Geräte, die für die Verwendung Luft muss über MERV11- oder MERV13-Filterung außerhalb eines Rechenzentrums, z.

  • Seite 23: Anfängliche Systemeinrichtung Und Erstkonfiguration

    Sie können die Firmware und die Treiber von der Dell Support-Website unter folgender Adresse herunterladen: Dell.com/support/drivers. Herunterladen von Treibern und Firmware Dell empfiehlt, jeweils die neueste Version des BIOS und der Treiber herunterzuladen und auf dem System zu installieren. Voraussetzung Stellen Sie sicher, dass Sie vor dem Download der Treiber und der Firmware den Cache Ihres Webbrowsers leeren.
  • Seite 24 ANMERKUNG: Wenn Sie die Service-Tag-Nummer nicht kennen, klicken Sie auf Detect My Product (Mein Produkt ermitteln). Das System ermittelt die Service-Tag-Nummer dann automatisch. Alternativ können Sie auf General support (Allgemeiner Support) klicken und Ihr Produkt suchen. Klicken Sie auf Drivers & Downloads (Treiber und Downloads). Die für Ihre Auswahl relevanten Treiber werden angezeigt.

  • Seite 25: System-Setup-Programm

    System-Setup-Programm Über das System-Setup können Sie die Systemhardware verwalten und die BIOS-Level-Optionen festlegen. Das System-Setup ermöglicht Ihnen Folgendes: • Ändern der NVRAM-Einstellungen nach dem Hinzufügen oder Entfernen von Hardware • Anzeigen der Hardwarekonfiguration des Systems • Aktivieren oder Deaktivieren von integrierten Geräten •...

  • Seite 26: Navigationstasten

    Option Beschreibung ANMERKUNG: Die Option des internen Festplattenlaufwerks zeigt die Modellnummer der Festplatte an. Beispiel: Wenn die Modellnummer der internen Festplatte ST2000DM001–1ER164 lautet, wird diese angezeigt. UEFI Boot Windows Boot Manager Other options (Andere Optionen) Die anderen angezeigten Optionen in der Startreihenfolge: •...
  • Seite 27 Tabelle 22. Allgemein Option Beschreibung Systeminformationen Führt Informationen über das System sowie die primäre Hardwareausstattung des Systems auf. Folgende Optionen stehen zur Verfügung: • Systeminformationen • Memory Configuration (Speicherkonfiguration) • PCI Information (PCI-Informationen) • Processor Information (Prozessorinformationen) • Geräteinformationen Gibt eine Liste von Geräten an. Das System prüft die Geräte in der Liste in der aufgeführten Boot Sequence Reihenfolge auf ein zur Installation verfügbares Betriebssystem.
  • Seite 28 Option Beschreibung Standardmäßig ist die Option Enabled w/PXE (Aktiviert mit PXE) ausgewählt. Serial Port Identifiziert und definiert die Einstellungen der seriellen Schnittstelle. Sie können folgende Einstellungen für die serielle Schnittstelle festlegen: • Disabled (Deaktiviert) • COM1 • COM2 • COM3 •...
  • Seite 29 Option Beschreibung Rear USB Configuration Ermöglicht das Aktivieren oder Deaktivieren der rückseitigen USB-Anschlüsse. Folgende Optionen stehen zur Verfügung: • Rear Port 1 (Rückseitiger Anschluss 1) • Rear Port 2 (Rückseitiger Anschluss 2) • Rear Port 3 (Rückseitiger Anschluss 3) • Rear Port 4 (Rückseitiger Anschluss 4) •...
  • Seite 30 Option Beschreibung Internal HDD_0 Password Ermöglicht die Festlegung, Änderung oder Löschung des Kennworts für das interne Laufwerk des Systems. Über das interne Kennwort für HDD_0 werden verschiedene Sicherheitsfunktionen aktiviert. Folgende Optionen stehen zur Verfügung: • Enter the old password (Geben Sie das alte Kennwort ein) •...
  • Seite 31 Option Beschreibung Computrace (R) Ermöglicht die Aktivierung oder Deaktivierung der optionalen Computrace-Software. Folgende Optionen stehen zur Verfügung: • Deactivate (Ausschalten) • Disable (Deaktivieren) • Activate (Aktivieren) Standardmäßig ist die Option Deactivate (Ausschalten) ausgewählt. CPU XD Support Ermöglicht das Aktivieren des Execute Disable-Modus für den Prozessor. Standardmäßig ist CPU XD Support (CPU XD-Unterstützung) auf Enable CPU XD Support (CPU XD-Unterstützung aktivieren) eingestellt.
  • Seite 32 Tabelle 27. Leistung Option Beschreibung Multi Core Support Dieses Feld legt fest, ob nur einer oder alle Kerne des Prozessors aktiviert sind. Bei einigen Anwendungen verbessert sich die Leistung, wenn weitere Kerne aktiviert werden. Ermöglicht das Aktivieren oder Deaktivieren der Multi-Core-Unterstützung für den Prozessor. Folgende Optionen stehen zur Verfügung: •...
  • Seite 33 Tabelle 30. Energieverwaltung Option Beschreibung Auto On Time Ermöglicht die Festlegung einer Uhrzeit, zu der das System automatisch eingeschaltet werden muss. Folgende Optionen stehen zur Verfügung: • Disabled (Deaktiviert) • Every Day (Jeden Tag) • Weekdays (Wochentags) • Tage auswählen Standardmäßig ist die Option Disabled (Deaktiviert) ausgewählt.

  • Seite 34: Aktualisieren Des Bios

    Zeigt das Ereignisprotokoll des Systems an und ermöglicht das Löschen des Protokolls. Aktivieren Sie dazu die Option Clear Log (Protokoll löschen). Aktualisieren des BIOS Voraussetzung Dell empfiehlt, dass Sie das BIOS (System-Setup) aktualisieren, wenn Sie die Systemplatine austauschen. Schritte Neustarten des Systems. Rufen Sie die Website Dell.com/support auf.

  • Seite 35: Bios Recovery

    Befolgen Sie die Anweisungen auf dem Bildschirm. Nächster Schritt ANMERKUNG: Dell empfiehlt, die BIOS-Version nicht über mehr als 3 Revisionen hinweg zu aktualisieren. Beispiel: Wenn Sie das BIOS von Version 1.0 auf 7.0 aktualisieren möchten, installieren Sie zuerst Version 4.0 und anschließend Version 7.0. Zugehöriger Link...

  • Seite 36: Angaben Zum Tpm (Trusted Platform Module)

    „\“) und befolgen Sie die Anweisungen auf dem Bildschirm. Angaben zum TPM (Trusted Platform Module) Der Dell PowerEdge T30 unterstützt die Aufrüstung des TPM (Modul Vertrauenswürdige Plattform) von Version 1.2 auf Version 2.0 oder die Zurückstufung von Version 2.0 auf Version 1.2.

  • Seite 37: Zurückstufen Des Tpm (Trusted Platform Module, Modul Vertrauenswürdige Plattform) Auf Version 1.2

    Zurückstufen des TPM (Trusted Platform Module, Modul Vertrauenswürdige Plattform) auf Version 1.2 Voraussetzung Stellen Sie sicher, dass das Dell TPM 1.2 Update Utility (Dell Dienstprogramm zur Aktualisierung von TPM 1.2) heruntergeladen wird und zum Zurückstufen des TPM von Version 2.0 auf 1.2 verfügbar ist. ANMERKUNG: Das Dienstprogramm zur Aktualisierung von TPM ist im Abschnitt Security (Sicherheit) der Treiber- und Download-Seite für den Server verfügbar.

  • Seite 38: Konfigurieren Des Tpm-Bitlocker-Schlüssels

    Der POST-Bildschirm zeigt den Aktualisierungsfortschritt an. Nachdem der Aktualisierungsvorgang abgeschlossen ist, wird die folgende Meldung angezeigt: Firmware Update successfully. Rebooting your system (Firmware-Aktualisierung erfolgreich. System wird neu gestartet). Das System wird neu gestartet, sobald die Aktualisierung erfolgreich abgeschlossen wurde. Starten Sie das Betriebssystem und führen Sie den folgenden Befehl in einem hervorgehobenen PowerShell-Fenster aus: Enable- TPMAutoProvisioning, und drücken Sie die Eingabetaste.

  • Seite 39: System- Und Setup-Kennwort

    Stellen Sie im Fenster Bitlocker Drive Encryption (BitLocker-Laufwerksverschlüsselung) sicher, dass BitLocker aktiv ist. Klicken Sie im Fensterbereich Actions (Maßnahmen) auf Prepare the TPM (TPM vorbereiten). Das Fenster Manage the TPM security hardware (TPM-Sicherheitshardware verwalten) wird geöffnet. Warten Sie, bis die Meldung TPM is ready (TPM bereit) angezeigt wird.

  • Seite 40: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts

    • Das Kennwort darf die Zahlen 0 bis 9 enthalten. • Lediglich Kleinbuchstaben sind zulässig, Großbuchstaben sind nicht zulässig. • Die folgenden Sonderzeichen sind zulässig: Leerzeichen, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Geben Sie das Systemkennwort erneut ein, wenn Sie dazu aufgefordert werden. Geben Sie das Systemkennwort ein, das Sie zuvor eingegeben haben, und klicken Sie auf OK.

  • Seite 41: Intel Active Management Technology

    Info über diese Aufgabe ANMERKUNG: Sie können auch mithilfe der folgenden Schritte ein vergessenes Kennwort deaktivieren: Schritte Identifizieren Sie den Kennwort-Jumper auf der Systemplatine. Entfernen Sie den PSWD-Jumper von der Systemplatine. ANMERKUNG: Die vorhanden Kennwörter werden erst deaktiviert (gelöscht), wenn der Computer ohne den Jumper startet.

  • Seite 42: Installieren Und Entfernen Von System-Komponenten

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 43: Empfohlene Werkzeuge

    Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System wieder an das Stromnetz an. Schalten Sie das System und alle angeschlossenen Peripheriegeräte ein. Verwandte Links Sicherheitshinweise Installieren der Systemabdeckung Empfohlene Werkzeuge Sie benötigen die folgenden Werkzeuge, um den Entfernungs- und Installationsvorgang durchzuführen: •...

  • Seite 44: Installieren Der Systemabdeckung

    Abbildung 7. Entfernen der Systemabdeckung Nächste Schritte Bringen Sie die Systemabdeckung an. Stellen Sie das System aufrecht auf eine ebene, stabile Fläche. Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System wieder an das Stromnetz an. Schalten Sie das System sowie alle angeschlossenen Peripheriegeräte ein. Verwandte Links Sicherheitshinweise Installieren der Systemabdeckung...

  • Seite 45: Blende

    Abbildung 8. Installieren der Systemabdeckung Nächste Schritte Stellen Sie das System aufrecht auf eine ebene, stabile Fläche. Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System wieder an das Stromnetz an. Schalten Sie das System und alle angeschlossenen Peripheriegeräte ein. Zugehöriger Link Sicherheitshinweise Blende...

  • Seite 46: Installieren Der Blende

    Schritte Lösen Sie die vier Halteklammern, mit denen die Blende am Gehäuse befestigt ist. Diese Halteklammern befinden sich am Rand der Blende. Nehmen Sie die Blende vom System ab. Abbildung 9. Entfernen der Blende Nächste Schritte Setzen Sie die Blende ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.

  • Seite 47: Das Systeminnere

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 48: Betriebsschalter

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 49: Einbauen Des Betriebsschalters

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 50: Gehäuseeingriffschalter

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 51: Installieren Des Gehäuseeingriffschalters

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 52: Eingabe/Ausgabe-(E/A)-Leiste

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 53: Anbringen Der E/A-Leiste

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 54: Festplattenlaufwerke

    Abbildung 17. Anbringen der E/A-Leiste Nächste Schritte Setzen Sie die Blende ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Innern des System Entfernen der Blende Installieren der Blende Nach der Arbeit an Komponenten im Innern des System Festplattenlaufwerke...

  • Seite 55: Entfernen Des Laufwerksgehäuses

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 56: Installieren Des Laufwerksgehäuses

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 57: Entfernen Eines 3,5-Zoll-Festplattenträgers Aus Dem Laufwerksgehäuse

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 58: Installieren Eines 3,5-Zoll-Festplattenträgers Im Laufwerksgehäuse

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 59: Entfernen Von 2,5-Zoll-Festplatten Aus Dem Schacht Für Das Optische Laufwerk

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 60 Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems“. Trennen Sie ggf. die Kabelverbindungen zur installierten 2,5-Zoll-Festplatte im Laufwerksgehäuse. Entfernen Sie das Laufwerksgehäuse vom System. Halten Sie den Kreuzschlitzschraubenzieher Nr.

  • Seite 61: Installieren Von 2,5-Zoll-Festplatten Im Schacht Für Das Optische Laufwerk

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 62 Abbildung 23. Installieren einer 2,5-Zoll-Festplatte im Schacht für das optische Laufwerk Schrauben für 2,5-Zoll-Festplatte (8) ANMERKUNG: Verwenden Sie die SATA-Kabel zum Verbinden von Festplatten im Laufwerksgehäuse, um eine Beschädigung der Anschlussstifte zu vermeiden. Dies gilt für 2,5-Zoll-Festplatten und optische Laufwerke. Nächste Schritte Setzen Sie das Laufwerksgehäuse in das System ein.

  • Seite 63: Entfernen Eines 3,5-Zoll-Festplattenträgers Aus Dem Laufwerksschacht

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 64: Installieren Eines 3,5-Zoll-Festplattenträgers Im Laufwerksschacht

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 65: Entfernen Einer Festplatte Aus Einem Festplattenträger

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 66: Installieren Einer Festplatte In Einem Laufwerkträger

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 67: Optisches Laufwerk

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 68: Installieren Des Optischen Laufwerks

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 69 ANMERKUNG: Wenn Sie ein optisches Laufwerk installieren, können Sie keine 2,5-Zoll-Festplatten installieren. ANMERKUNG: Wenn Sie mehr als vier Laufwerke (einschließlich optische Laufwerke und Festplatten) installieren möchten, benötigen Sie eine zusätzliche Stromzufuhr über ein Verlängerungskabel, eine Controller-Karte und ein SATA-Kabel (minimal 48,7 cm/1,6 Fuß...

  • Seite 70: Entfernen Des Abdeckblechs Des Optischen Laufwerks

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 71 Abbildung 30. Entfernen des Abdeckblechs des optischen Laufwerks aus der Blende Abbildung 31. Entfernen des Abdeckblechs des optischen Laufwerks aus dem Laufwerksschacht Nächste Schritte Installieren Sie das Laufwerksgehäuse. Setzen Sie die Blende ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Installieren und Entfernen von System-Komponenten...

  • Seite 72: Einbauen Des Abdeckblechs Des Optischen Laufwerks

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 73 Abbildung 32. Einbauen des Abdeckblechs des optischen Laufwerks in der Blende. Abbildung 33. Einbauen des Abdeckblechs des optischen Laufwerks im Laufwerksschacht Nächste Schritte Installieren Sie das Laufwerksgehäuse. Setzen Sie die Blende ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Installieren und Entfernen von System-Komponenten...

  • Seite 74: System Memory (Systemspeicher)

    Das System unterstützt DDR4 ungepufferte ECC-DIMMs und DIMM-Module ohne ECC. VORSICHT: Dell empfiehlt die Verwendung von ECC-DIMMs, um das Risiko unkorrigierbarer Systemfehler, Datenverluste und/ oder Beschädigungen von Daten im Hintergrund zu verringern. DIMM-Module ohne ECC werden nicht für unternehmenskritische Anwendungen verwendet.

  • Seite 75: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Die folgenden Tabellen enthalten Beispiel-Speicherkonfigurationen für eine Einzelprozessorkonfiguration, die den Richtlinien dieses Abschnitts entsprechen. VORSICHT: Dell empfiehlt die Verwendung von ECC-DIMMs, um das Risiko unkorrigierbarer Systemfehler, Datenverluste und/ oder Beschädigungen von Daten im Hintergrund zu verringern. DIMM-Module ohne ECC werden nicht für unternehmenskritische Anwendungen verwendet.
  • Seite 76 ANMERKUNG: DIMM-Module ohne ECC werden nur in ausgewählten Ländern unterstützt. Um weitere Informationen zu erhalten, wenden Sie sich an den für Sie zuständigen Vertriebsmitarbeiter. ANMERKUNG: Wenn 2.400-MHz-Module ohne ECC im System verwendet werden, fällt die Taktrate des Systemspeichers auf 2.133 MHz ab. Dies ist eine BIOS-Einschränkung. Tabelle 36.

  • Seite 77: Entfernen Eines Speichermoduls

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 78: Installieren Eines Speichermoduls

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 79: Systemlüfter

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 80: Einbauen Des Systemlüfters

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 81: Erweiterungskarten

    Abbildung 38. Einbauen des Systemlüfters Nächste Schritte Verbinden Sie das Stromversorgungskabel des Lüfters am Lüfteranschluss auf der Systemplatine. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Vor der Arbeit an Komponenten im Innern des System Nach der Arbeit an Komponenten im Innern des System Erweiterungskarten Eine Erweiterungskarte im System ist eine Zusatzkarte, die in einen Erweiterungssteckplatz auf der Systemplatine oder Riser-Karte...

  • Seite 82: Entfernen Einer Erweiterungskarte

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 83: Installieren Einer Erweiterungskarte

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 84: Prozessoren Und Kühlkörper

    Abbildung 41. Installieren einer Erweiterungskarte Nächste Schritte Schließen Sie gegebenenfalls die Kabel an die Erweiterungskarte an. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Vor der Arbeit an Komponenten im Innern des System Nach der Arbeit an Komponenten im Innern des System Prozessoren und Kühlkörper Verwenden Sie das folgende Verfahren beim:...

  • Seite 85: Entfernen Des Prozessors

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 86: Einsetzen Eines Prozessors

    Halten Sie den Kreuzschlitzschraubenzieher Nr. 2 bereit. Bevor Sie ein Upgrade Ihres System durchführen, laden Sie die aktuelle Version des System-BIOS von Dell.com/support herunter. Befolgen Sie die in der komprimierten Download-Datei enthaltenen Anweisungen, um die Aktualisierung auf dem System zu installieren.
  • Seite 87 ANMERKUNG: Wenn der Prozessor zuvor in einem System im Einsatz war, entfernen Sie eventuelle Rückstände von Wärmeleitpaste mit einem fusselfreien Tuch. Suchen Sie den Prozessorsockel. Entfernen Sie gegebenenfalls die Sockelschutzkappe. WARNUNG: Kühlkörper und Prozessor sind auch nach dem Ausschalten des System eine Zeitlang zu heiß zum Anfassen. Warten Sie, bis Kühlkörper und Prozessor abgekühlt sind, bevor Sie sie berühren.

  • Seite 88: Installieren Eines Kühlkörpers

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 89: Netzteil

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 90: Einbauen Des Netzteils

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 91: Austauschen Der Systembatterie

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 92: Systemplatine

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 93 Kühlkörper und Prozessor Speichermodule Trennen Sie alle Kabel von der Systemplatine. Halten Sie den Kreuzschlitzschraubenzieher Nr. 2 bereit. Schritte Entfernen Sie die acht Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist. Halten Sie die Systemplatine an den Seiten fest, schieben Sie sie in Richtung der Systemvorderseite und heben Sie sie heraus. VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an.

  • Seite 94: Einsetzen Der Systemplatine

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 95: Technology

    Geben Sie die optionale Systemkenninformation im Abschnitt Enter Asset Tag (Systemkennnummer eingeben) ein. Klicken Sie auf OK, um die Änderungen zu speichern und die Seite zu beenden. ANMERKUNG: MANAGEABILITY ENGINE (ME) LOCKOUT wird für das PowerEdge T30 nicht unterstützt. Eingeben der System-Service-Tag-Nummer mit dem System- Setup Schalten Sie das System ein.
  • Seite 96 ANMERKUNG: Sie können die Service-Tag-Nummer nur dann eingeben, wenn das Feld Service-Tag-Nummer (Service- Tag-Nummer) leer ist. Stellen Sie sicher, dass Sie die richtige Service-Tag-Nummer eingeben. Nachdem Sie die Service- Tag-Nummer eingegeben haben, kann sie nicht mehr aktualisiert oder geändert werden. Klicken Sie auf OK.

  • Seite 97: Verwenden Der Systemdiagnose

    Verwenden der Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Sinn und Zweck der Systemdiagnose ist es, die Hardware der System ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.

  • Seite 98: Beschreibung

    Menü Beschreibung Systemzustand Liefert eine aktuelle Übersicht über die Systemleistung. Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an. Diese Anzeige erfolgt nur dann, wenn mindestens eine Ereignisbeschreibung aufgezeichnet wurde. Verwenden der Systemdiagnose...

  • Seite 99: Jumper Und Anschlüsse

    Jumper und Anschlüsse Dieses Thema enthält spezifische Informationen über die Jumper. Darüber hinaus erhält es einige grundlegende Informationen zu Jumpern und Schaltern und beschreibt die Anschlüsse auf den verschiedenen Platinen des System. Jumper auf der Systemplatine dienen zum Deaktivieren der System- und Setup-Kennwörter. Sie müssen die Anschlüsse auf der Systemplatine kennen, um Komponenten und Kabel korrekt zu installieren.
  • Seite 100 Tabelle 38. Systemplatinenanschlüsse Element Anschluss Beschreibung SLOT4 PCI-Express x16-Steckplatz (verkabelt als x4) SLOT3 PCI-Express x4-Steckplatz SLOT2 PCI Steckplatz SLOT1 PCI-Express x16-Steckplatz (Gen. 3) USB 3.0-Anschluss R_USB3 HDMI-Anschluss HDMI Serieller Anschluss SERIAL 2 x DisplayPort DP_PORT1DP_PORT2 USB 2.0 mit Netzwerkanschluss NIC_USB Anschluss für Tastatur/Maus KYBD_MOUSE Anschluss für Gehäuseeingriffschalter...

  • Seite 101: Jumper-Einstellungen Auf Der Systemplatine

    Element Anschluss Beschreibung Service_Mode-Jumper-Anschluss SERVICE_MODE Jumper-Einstellungen auf der Systemplatine Tabelle 39. Jumper-Einstellungen auf der Systemplatine Jumper Einstellung Beschreibung PSWD Die Kennwortfunktion ist aktiviert. (jumper engaged_ default) Löscht das BIOS-Kennwort. (Jumper entfernt) CMCLR Real Time Clock Reset (Zurücksetzen der Echtzeituhr). Kann zur (jumper removed_default) Fehlersuche eingesetzt werden (Stifte 1 und 2).

  • Seite 102: Fehlerbehebung Beim System

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 103: Fehlerbehebung Beim Starten Des System

    Fehlerbehebung beim Starten des System Wenn Sie das System im BIOS-Startmodus starten, nachdem Sie ein Betriebssystem mit dem UEFI-Boot-Manager installiert haben, kommt es zu einem System-Absturz. Um dieses Problem zu vermeiden, müssen Sie im gleichen Startmodus starten, in dem Sie das Betriebssystem installiert haben.

  • Seite 104: Fehlerbehebung Bei Einem Seriellen E/A-Gerät

    Wenn die Tastatur funktioniert, rufen Sie das System-Setup auf und stellen Sie sicher, dass alle USB-Anschlüsse aktiviert sind, die auf dem Bildschirm Integrated Devices (Integrierte Geräte) angezeigt werden. Wenn die Tastatur nicht funktioniert, können Sie die USB- Optionen per Remote-Zugriff aktivieren oder deaktivieren. Prüfen Sie, ob USB 3.0 im System-Setup aktiviert ist.

  • Seite 105: Fehlerbehebung Bei Feuchtigkeit Im System

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 106: Fehlerbehebung Bei Einem Beschädigten System

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 107: Fehlerbehebung Bei Netzteilen

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 108: Integrierte Selbsttest-Taste Des Netzteils

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 109: Fehlerbehebung Beim Speicher Des Systems

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 110: Fehlerbehebung Bei Einem Optischen Laufwerk

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 111: Fehlerbehebung Bei Erweiterungskarten

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 112: Fehlerbehebung Bei Prozessoren

    Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 113: Wie Sie Hilfe Bekommen

    Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell EMC Produktkatalog finden. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Verkauf, den technischen Support und den Kundendienst von Dell EMC: Rufen Sie Dell.com/support/home...

  • Seite 114: Quick Resource Locator

    Verwenden Sie den Quick Resource Locator (QRL), um den sofortigen Zugriff auf Systeminformationen und Anleitungsvideos zu erhalten. Rufen Sie dazu dell.com/QRL auf oder scannen Sie mit Ihrem Smartphone oder Tablet den für das jeweilige Modell spezifischen QR-Code (Quick Resource), der sich auf dem Dell PowerEdge-System befindet. Testen Sie den QR-Code, indem Sie das folgende Bild scannen.
  • Seite 115 Abbildung 54. Ausfindigmachen der Service-Tag-Nummer Ihres Systems Wie Sie Hilfe bekommen...

Inhaltsverzeichnis
