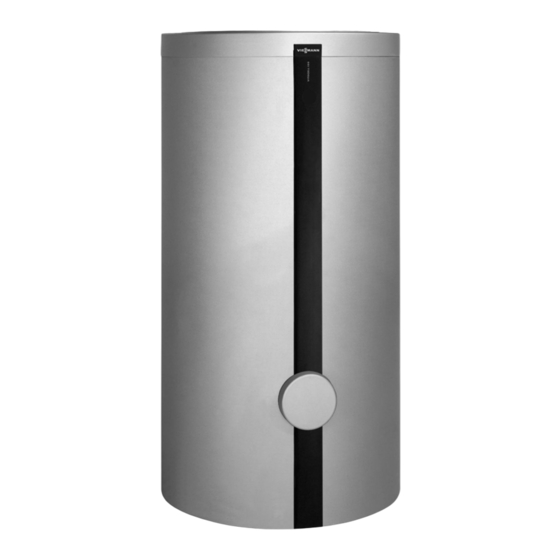

Viessmann Vitocell 100-V Typ CVW Montageanleitung
Innenbeheizter speicher-wassererwärmer 390 l
Vorschau ausblenden
Andere Handbücher für Vitocell 100-V Typ CVW:
- Montage- und serviceanleitung (28 Seiten) ,
- Serviceanleitung (28 Seiten) ,
- Serviceanleitung für die fachkraft (24 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 100-V Typ CVW
Inhaltszusammenfassung für Viessmann Vitocell 100-V Typ CVW
- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 100-V Typ CVW Innenbeheizter Speicher-Wassererwärmer 390 l VITOCELL 100-V Nach Montage entsorgen! 5672 089 3/2015...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. Hinweis Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Zielgruppe Diese Anleitung richtet sich ausschließlich an autori- sierte Fachkräfte. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Information ........................Montagevorbereitung Anschlüsse .................... Hinweise zur Aufstellung ............... Speicher-Wassererwärmer mit Elektro-Heizeinsatz und/oder Solar- ■ Wärmetauscher-Set aufstellen ............Montageablauf Wärmedämmung anbauen ..............Wärmedämm-Matte unten ..............■ Wärmedämm-Mantel anbauen ............■ Thermometer (falls vorhanden) und Abdeckleisten anbauen ..... ■ Thermometerfühler anbauen .............. 10 ■... -
Seite 4: Information
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 5: Bestimmungsgemäße Verwendung
Information (Fortsetzung) Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Darüber hinausgehende Verwendung ist vom Herstel- nen Systemen gemäß EN 12828 / DIN 1988 bzw. ler fallweise freizugeben. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- Fehlgebrauch des Gerätes bzw. -
Seite 6: Anschlüsse
Anschlüsse Warmwasser zum Netz Muffe für Elektro-Heizeinsatz Magnesiumanoden mit Masseleitungen Zirkulation Heizwasservorlauf Speichertemperatursensor Warmwassereintritt vom Solar-Wärmetauscher- Flansch mit Muffe für Elektro-Heizeinsatz (falls vorhanden) Heizwasserrücklauf Speichertemperatursensor in Verbindung mit Solar-Wärmetauscher-Set Kaltwasser/Entleerung Abb.1 Hinweise zur Aufstellung Achtung ■ Zur Bedienung des Temperaturreglers (falls vorhan- Um Materialschäden zu vermeiden, Speicher- den) ausreichenden Abstand zur Wand vorsehen Wassererwärmer in einem frostgeschützten und... -
Seite 7: Wärmedämmung Anbauen
Wärmedämmung anbauen Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißarbeiten Wärmedämm-Matte unten Abb.3 Falls kein Elektro-Heizeinsatz eingebaut wird, die Muffe mit beiliegendem Stopfen verschließen. -
Seite 8: Wärmedämm-Mantel Anbauen
Wärmedämmung anbauen (Fortsetzung) Wärmedämm-Mantel anbauen Hinweis ■ Es dürfen keine Vliesreste durch die Speicheran- schlüsse in den Speicher-Wassererwärmer geraten. ■ Für die folgenden Arbeiten sind 2 Personen erforder- lich. Abb.4 1. Auf Speicherrückseite: 6 Klippverschlüsse auf das 3. Die Klippverschlüsse auf der Speicherrückseite bis Kantenprofil des rechten und linken Wärmedämm- zum Anschlag zusammenschieben. -
Seite 9: Thermometer (Falls Vorhanden) Und Abdeckleisten Anbauen
Wärmedämmung anbauen (Fortsetzung) Thermometer (falls vorhanden) und Abdeckleisten anbauen Abb.5 Typenschild (selbstklebend) Wärmedämm-Mantel durch Klopfen gleichmäßig an den Speicherkörper anlegen. Abb.6 Falls kein Thermometer vorhanden ist, das Loch mit Abdeckung (Rosette) verschließen. -
Seite 10: Thermometerfühler Anbauen
Wärmedämmung anbauen (Fortsetzung) Thermometerfühler anbauen Abb.7 Fühler des Thermometers bis zum Anschlag in den Klemmbügel am Flanschdeckel einschieben. Speichertemperatursensor einbauen Abb.8 Speichertemperatursensor bis zum Anschlag in die Tauchhülse einführen und mit Schraube festklemmen. -
Seite 11: Anodenanschluss Prüfen Und Abdeckkappe Anbauen
Wärmedämmung anbauen (Fortsetzung) Anodenanschluss prüfen und Abdeckkappe anbauen Abb.9 Masseleitungen Magnesiumanoden Abdeckkappe mit Schriftzug Heizwasserseitig anschließen Alle Rohrleitungen mit lösbaren Verbindungen 1. Regelung der Wärmezufuhr einbauen. ■ anschließen. ■ Nicht benötigte Anschlüsse mit Rotgusskappen ver- 2. Vorlaufleitung mit Steigung verlegen und an höch- schließen. -
Seite 12: Trinkwasserseitig Anschließen
Trinkwasserseitig anschließen ■ Für den trinkwasserseitigen Anschluss die DIN 1988 Zulässige Betriebstemperatur: 95 °C und die DIN 4753 beachten ( : Vorschriften des Zulässiger Betriebsdruck 10 bar SVGW). (1 MPa) Alle Rohrleitungen mit lösbaren Verbindungen ■ Prüfdruck 16 bar anschließen. (1,6 MPa) ■... -
Seite 13: Potenzialausgleich Anschließen
Potenzialausgleich anschließen Potenzialausgleich nach den technischen Anschluss- : Den Potenzialausgleich nach den technischen bedingungen (TAB) des örtlichen Energieversorgungs- Vorschriften des örtlichen EWs und den SEV Bestim- unternehmens und den VDE-Bestimmungen ausfüh- mungen ausführen. ren. Inbetriebnahme Serviceanleitung... -
Seite 14: Technische Daten
Technische Daten Speicherinhalt DIN-Register-Nr. 9W173-13MC/E Bereitschaftswärmeaufwand kWh/24 h nach EN 12 897: 2006 bei 45 K Temperaturdifferenz Abmessungen Länge ( mit Wärmedämmung ■ ohne Wärmedämmung ■ Gesamtbreite mit Wärmedämmung ■ ohne Wärmedämmung ■ Höhe mit Wärmedämmung 1624 ■ ohne Wärmedämmung 1522 ■... - Seite 16 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
