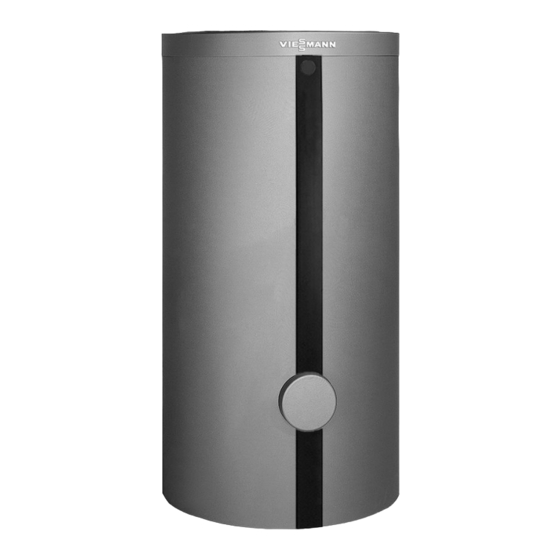

Viessmann Vitocell 100-V Typ CVW Montageanleitung

Innenbeheizter speicher-wassererwärmer 390 liter inhalt
Vorschau ausblenden Andere Handbücher für Vitocell 100-V Typ CVW:

Werbung

VIESMANN
Montageanleitung
für die Fachkraft
Vitocell 100-V
Typ CVW
Innenbeheizter Speicher-Wassererwärmer
390 Liter Inhalt
VITOCELL 100-V
Nach Montage entsorgen!
5603 860
9/2011

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitocell 100-V Typ CVW

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 100-V Typ CVW Innenbeheizter Speicher-Wassererwärmer 390 Liter Inhalt VITOCELL 100-V Nach Montage entsorgen! 5603 860 9/2011...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Montagehinweise Produktinformation....................■ Anschlüsse......................■ Speicher-Wassererwärmer aufstellen............... Montageablauf Wärmedämmung anbauen................... ■ Wärmedämm-Matte unten................■ Wärmedämm-Mantel anbauen................. ■ Thermometer (falls vorhanden) und Abdeckleisten anbauen......■ Thermometerfühler anbauen................10 ■ Speichertemperatursensor einbauen..............11 ■ Anodenanschluss prüfen und Deckel anbauen..........12 Heizwasserseitig anschließen................13 Trinkwasserseitig anschließen................
  • Seite 4: Produktinformation

    Produktinformation Emaillierter, innenbeheizter Speicher- Inhalt: 390 Liter Wassererwärmer zur Trinkwassererwär- mung in Verbindung mit Wärmepumpen, Geeignet für Anlagen nach DIN 1988, Heizkesseln, Wandgeräten und/oder EN 12 828 und DIN 4753. Solaranlagen bzw. Elektro-Heizeinsatz. Anschlüsse A Warmwasser zum Netz B Muffe für Elektro- Heizeinsatz C Magnesiumanoden mit Masselei- tungen D Zirkulation...
  • Seite 5 Produktinformation (Fortsetzung) Speicher-Wassererwärmer mit Elektro-Heizeinsatz und/oder Solar-Wärmetau- scher-Set aufstellen Montageanleitung Elektro-Heiz- einsatz Hinweis Für Wartungsarbeiten die Mindestab- stände zur Wand einhalten. Achtung Die unbeheizte Länge eines bau- seits eingesetzten Einschraub- heizkörpers muss min. 100 mm betragen. Der Einschraubheizkörper muss für emaillierte Speicher-Wasser- erwärmer geeignet sein.
  • Seite 6: Wärmedämmung Anbauen

    Wärmedämmung anbauen Achtung Vorsicht bei Löt- und Schweißar- Die Wärmedämmung darf nicht beiten. mit offener Flamme in Berührung kommen. Wärmedämm-Matte unten Falls kein Elektro-Heizeinsatz eingebaut wird, die Muffe A mit beiliegendem Stopfen verschließen.
  • Seite 7: Wärmedämm-Mantel Anbauen

    Wärmedämmung anbauen (Fortsetzung) Wärmedämm-Mantel anbauen Hinweis Es dürfen keine Vliesreste durch die Speicheranschlüsse in den Speicher geraten.
  • Seite 8 Wärmedämmung anbauen (Fortsetzung) Hinweis 2. Auf Speichervorderseite: 6 Klippver- Für die folgenden Arbeiten sind 2 Per- schlüsse auf das Kantenprofil des sonen erforderlich. rechten und linken Wärmedämm- Mantels stecken. 1. Auf Speicherrückseite: 6 Klippver- schlüsse auf das Kantenprofil des 3. Die Klippverschlüsse auf der Spei- rechten und linken Wärmedämm- cherrückseite bis zum Anschlag Mantels stecken und Wärmedamm-...
  • Seite 9: Thermometer (Falls Vorhanden) Und Abdeckleisten Anbauen

    Wärmedämmung anbauen (Fortsetzung) Thermometer (falls vorhanden) und Abdeckleisten anbauen A Typenschild (selbstklebend) Wärmedämm-Mantel durch Klopfen Hinweis gleichmäßig an den Speicherkörper Falls kein Thermometer vorhanden ist, anlegen. Abdeckungen auf die Öffnungen ste- cken.
  • Seite 10: Thermometerfühler Anbauen

    Wärmedämmung anbauen (Fortsetzung) Thermometerfühler anbauen Fühler des Thermometers bis zum Anschlag in den Klemmbügel am Flanschdeckel einschieben.
  • Seite 11: Speichertemperatursensor Einbauen

    Wärmedämmung anbauen (Fortsetzung) Speichertemperatursensor einbauen Speichertemperatursensor bis zum Anschlag in die Tauchhülse einführen und mit Schraube festklemmen.
  • Seite 12: Anodenanschluss Prüfen Und Deckel Anbauen

    Wärmedämmung anbauen (Fortsetzung) Anodenanschluss prüfen und Deckel anbauen A Masseleitungen C Viessmann-Schriftzug B Magnesiumanoden...
  • Seite 13: Heizwasserseitig Anschließen

    Heizwasserseitig anschließen ■ Alle Rohrleitungen mit lösbaren Ver- 1. Regelung der Wärmezufuhr ein- bindungen anschließen. bauen. ■ Nicht benötigte Anschlüsse mit Rot- gusskappen verschließen. 2. Vorlaufleitung mit Steigung verlegen ■ Temperaturregler an der Vitosolic so und an höchster Stelle mit Entlüf- einstellen, dass die Trinkwassertem- tungsventil versehen.
  • Seite 14 Trinkwasserseitig anschließen (Fortsetzung) A Heizwendel für den Anschluss an K Sicherheitsventil Wärmeerzeuger L Absperrventil B Membran-Druckausdehnungsge- M Durchflussregulierventil fäß N Manometeranschluss C Entleerung O Rückflussverhinderer D Zirkulationsleitung P Entleerung E Warmwasser R Kaltwasser F Rückschlagklappe, federbelastet S Trinkwasserfilter G Zirkulationspumpe T Druckminderer H Beobachtbare Mündung der Aus- U Rückflussverhinderer/Rohrtrenner...
  • Seite 15: Potenzialausgleich Anschließen

    Trinkwasserseitig anschließen (Fortsetzung) Das Sicherheitsventil in der Kaltwasser- In der Nähe der Ausblaseleitung des leitung anordnen. Es darf vom Speicher- Sicherheitsventils, zweckmäßig am Wassererwärmer nicht absperrbar sein. Sicherheitsventil selbst, ist ein Schild Verengungen in der Leitung zwischen anzubringen mit der Aufschrift: „Wäh- Sicherheitsventil und Speicher- Wasser- rend der Beheizung kann aus Sicher- erwärmer sind unzulässig.
  • Seite 16 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
