- Seite 1 Montageanleitung CTS 600 by Nilan VP 18-10P Version: 5.01, 15-04-2011...
-
Seite 2: Inhaltsverzeichnis
Aufstellung von VP 18-10P ......................5 Kondensatablauf/Siphon ......................... 6 Sanitärinstallation ........................... 7 Kanalanschlüsse ..........................8 Inbetriebnahme und Konfiguration der CTS 600-Steuerung ............9 Inbetriebnahme ........................... 9 Konfiguration von CTS 600 ......................10 Aktivierung des Servicemenüs ....................10 Zuluft Heizen ..........................11 Warmwasser .......................... -
Seite 3: Allgemeine Hinweise Für Die Montage
Die Anlage wird mit G4-Kanalfilter geliefert. Darüber hinaus kann die Anlage mit Sonderzubehör, z. B. Hygrostat und Filterbox mit Pollenfilter, ausgestattet werden. Die Bedienung der Anlage erfolgt mit Hilfe der CTS 600 Steuerung, die eine lange Reihe von Funktionen zu bieten hat, z. B. menügesteuerte Bedienung, Wochenprogramm, zeitgesteuerter Filterwächter, Justierung der Lüfterdrehzahl usw. -
Seite 4: Elektrische Installation
Elektroinstallateur vorgenommen werden. Die Anlage ist gemäß mitgeliefertem Schaltplan zu verkabeln. Die Anlage ist einem 1m langen Prüfkabel für das CTS 600-Bedienpaneel geliefert. Das Bedienpaneel ist mit einem Kabel Typ 2x2x0,25 mm paarweise verdrillt (max. Länge 50m) mit der CTS 600-Steuerung zu verbinden. -
Seite 5: Aufstellung Von Vp 18-10P
Aufstellung von VP 18-10P Bei Aufstellung ist auf Zugang für zukünftige Service- und Instandhaltungsarbeiten Rücksicht zu nehmen. Vor der Anlage ist ein Freiraum von mindestens 600 mm gemessen von der Front des VP 18-10P vorzusehen. Um die Montage zu erleichtern, werden die einzelnen Anschlussstutzen im Werk gekennzeichnet. Die aufgeklebten Hinweise sind zu beachten. -
Seite 6: Kondensatablauf/Siphon
Kondensatablauf/Siphon VP 18-10P wird mit einem 20mm Kondensatablauf (PVC, GF-Fittings) geliefert. In die Anlage ist ein Siphon eingebaut. Der Kondensatablauf ist mit gleichmäßigem Fall von mindestens 1cm je Meter frostfrei zum nächstgelegenen Abfluss zu führen. Der Überlauf des Sicherheitsventils ist ebenfalls zum Abfluss zu führen. -
Seite 7: Sanitärinstallation
Sanitärinstallation Um Vereisung vorzubeugen, kann es erforderlich sein, den Kondensatablauf mit einem bis zum Klimaschirm gehenden Heizkabel zu versehen. Der Installateur ist dafür verantwortlich, dass der Frostschutz des Kondensatablaufs gewährleistet ist. Der Behälter ist innen emailliert und mit einer Magnesium-Opferanode ausgestattet. Alle Anschlussstutzen sind mit 3/4”... -
Seite 8: Kanalanschlüsse
Kanalanschlüsse Es empfiehlt sich, Kanalrohre und Fittings mit Gummidichtung, die der EN 50 262 Klasse B entsprechen, einzusetzen, sowie zur Geräuschdämpfung die Anschlüsse an das VP 18-10P mit ca. 1m langen geräuschisolierenden Flexschläuchen vorzunehmen. Kanalrohre mittels Metallsäge oder Winkelschleifer ablängen und gemäß Arbeitszeichnung auslegen. -
Seite 9: Inbetriebnahme Und Konfiguration Der Cts 600-Steuerung
Inbetriebnahme und Konfiguration der CTS 600-Steuerung Inbetriebnahme Nach Kontrolle aller Anschlüsse zuerst überprüfen, ob der Behälter mit Wasser gefüllt ist. Dazu den Warmwasserhahn öffnen. Die Deckenventile so weit öffnen, dass der Ventilkegel mit der Vorderkante fluchtet. Seite 9 von 24... -
Seite 10: Konfiguration Von Cts 600

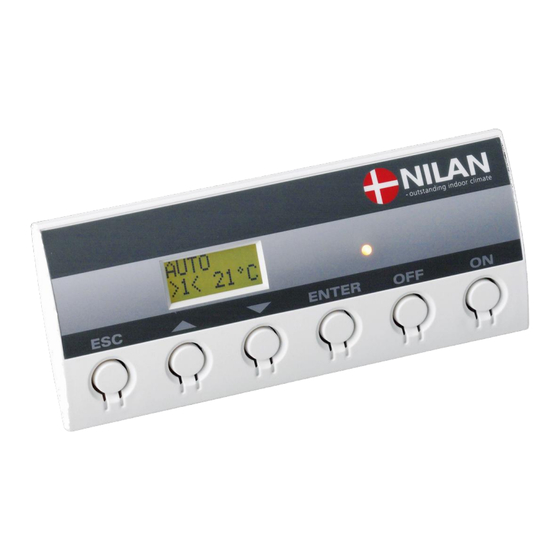

Konfiguration von CTS 600 Dieser Abschnitt behandelt das Servicemenü in der CTS 600-Steuerung. Für den täglichen Gebrauch der CTS 600-Steuerung siehe die mitgelieferte CTS 600 Bedienungsanleitung. Auf dem CTS600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen... -
Seite 11: Zuluft Heizen
Zuluft Heizen Auf dem CTS600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp um zwischen Menueebenen zu wechseln um die Werte eines aktivierten Menuepunktes zu ändern - ENTER um einen Menuepunkt zu aktivieren - ENTER um eine Einstellung zu bestätigen - OFF um die Anlage aus zu schalten - ON... -
Seite 12: Warmwasser
Warmwasser Im Menü „Warmwasser“ wird die elektrische Heizung im Hauptmenü zu- und abgeschaltet. Ist die elektrische Heizung zugeschaltet und aktiv, kommt im Display des Hauptmenüs oben ein W zur Anzeige. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Auf dem CTS600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp... -
Seite 13: Luftwechsel
Luftwechsel Im Menü LUFTWECHSEL lassen sich nach Bedarf 4 Lüfterstufen (Luftmengen) für die Anlage einstellen. Zuluft und Abluft werden auf jeder Lüfterstufe individuell eingestellt. Einstellen lässt sich eine min. Lüfterstufe für das Zuluftgebläse und eine min. bzw. max. Lüfterstufe für das Abluftgebläse. Auf dem CTS600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen... -
Seite 14: Figur 10: Das Menü „Abtauen
Abtauen Mit dem Menü „Abtauen“ lässt sich das Verhalten der Anlage bei der Abtauung der Verdampferfläche in der Abluft einstellen. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Auf dem CTS600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp um zwischen Menueebenen zu wechseln um die Werte eines aktivierten Menuepunktes zu ändern... -
Seite 15: Temp.steuerng
Temp.Steuerng Der steuernde Fühler wird als „Raumfühler“, T15 im Schaltpult, angezeigt. Angegeben werden kann ein Mindestwert für den Anlagenstopp, um eine weitere Abkühlung des Gebäudes bei Ausfall der primären Heizversorgung zu verhindern. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Auf dem CTS600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp... -
Seite 16: Figur 12: Das Menü „Zuluft Steuerng
Zuluft Steuerng Im Menü „Zuluft Steuerng“ lässt sich die Zeit einstellen, die der Verdichter vor dem Wiederanlauf abgeschaltet sein muss. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Die Parameter im Menü ZULUFT STEUERNG sollten nur von Personen mit Kenntnissen über Regeltechnik justiert werden. -
Seite 17: Figur 13: Das Menü „Raum Steuerng
Raum Steuerng Im Menü „Raum Steuerng“ lässt sich der Regler zur Steuerung der Raumtemperatur einstellen. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Die Parameter im Menü RAUM Steuerng sollten nur von Personen mit Kenntnissen über Regeltechnik justiert werden. (Bzgl. Wiederherstellung der Werkseinstellungen siehe Seite Fejl! Bogmærke er ikke defineret..) Auf dem CTS600 Paneel drücken Sie: - ESC... -
Seite 18: Figur 14: Das Menü „Restart
Restart Im Menü „Restart“ lässt sich die Anlage für automatischen Wiederanlauf beim Auftreten von Hochdruck-/Niederdruckstörungen einstellen. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Die Einstellung „HP/LP“ im Menü „Restart“ darf bei Normalbetrieb nicht angewandt werden. Auf dem CTS600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp... -
Seite 19: Figur 15: Das Menü „Nullstellen
Preset Mit dem Menü „Preset“ lassen sich die Werkseinstellungen wiederherstellen. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Auf dem CTS600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp um zwischen Menueebenen zu wechseln um die Werte eines aktivierten Menuepunktes zu ändern - ENTER um einen Menuepunkt zu aktivieren - ENTER um eine Einstellung zu bestätigen... -
Seite 20: Figur 16: Das Menü „Manuell
Manuell Mit dem Menü „Manuell“ lässt sich ein manueller Test der Anlagenfunktionen durchführen. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Auf dem CTS600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp um zwischen Menueebenen zu wechseln um die Werte eines aktivierten Menuepunktes zu ändern - ENTER um einen Menuepunkt zu aktivieren - ENTER um eine Einstellung zu bestätigen... -
Seite 21: Fehlersuche
Sollten Betriebsstörungen auftreten, ist vor Benachrichtigung des Kundendiensts Folgendes zu untersuchen: Kontrollieren, ob die Alarmdiode am CTS 600-Schaltpult blinkt. Ist dies der Fall, den Alarm ablesen, und die Störung beheben. Evtl. Ihr lokales Servicecenter benachrichtigen. Eine Alarmübersicht und deren Nullstellung findet sich in der Bedienungsanleitung für die CTS 600- Steuerung. -
Seite 22: Instandhaltung
Mindestens alle drei Monate: Filter reinigen und bei Bedarf austauschen, normalerweise ist das Filter einmal pro Jahr auszutauschen. Der in der CTS 600-Steuerung eingebaute Filterwächter kann zur Überwachung der Wartungsintervalle benutzt werden. Siehe Gebrauchsanleitung für die CTS 600-Steuerung. Mindestens jedes Jahr: - Die Opferanode (siehe Figur 3, Seite 7) ist zu kontrollieren und, wenn mehr als halb zerfressen, auszutauschen. -
Seite 23: Energiesparratschläge
Energiesparratschläge Benutze die Einstellung „Energie“ im Menü „Luftwechsel“ der CTS 600-Steuerung. Siehe Gebrauchsanleitung für die CTS 600-Steuerung. Halte das Warmwasser auf niedrige Temperatur. Z. B. es mit 45°C versuchen. Die Zusatzheizung abschalten und nur bei außerordentlich hohem Warmwasserbedarf benutzen. Siehe Gebrauchsanleitung für die CTS 600-Steuerung. -
Seite 24: Zubehör/Ersatzteile
Zubehör/Ersatzteile Sanitär-Sicherheitsgruppe einschl. Mischbatterie mit Überkochsicherung. Warennr. 3690 Gesetzlich vorgeschriebene Sicherheitsausrüstung, die am Warmwasserbehälter zu montieren ist. Der Anwender ist verpflichtet, deren Funktion mindestens einmal jährlich zu überprüfen. Dazu den Handgriff betätigen, wonach Wasser aus dem Überlaufrohr austritt. Die Gruppe besteht aus einem Sicherheitsventil und einem einstellbaren Rückschlagventil. Das Rückschlagventil fungiert als Absperrventil (öffnet und schließt die Wasserzufuhr) und verhindert gleichzeitig den Rücklauf aus dem Behälter.
