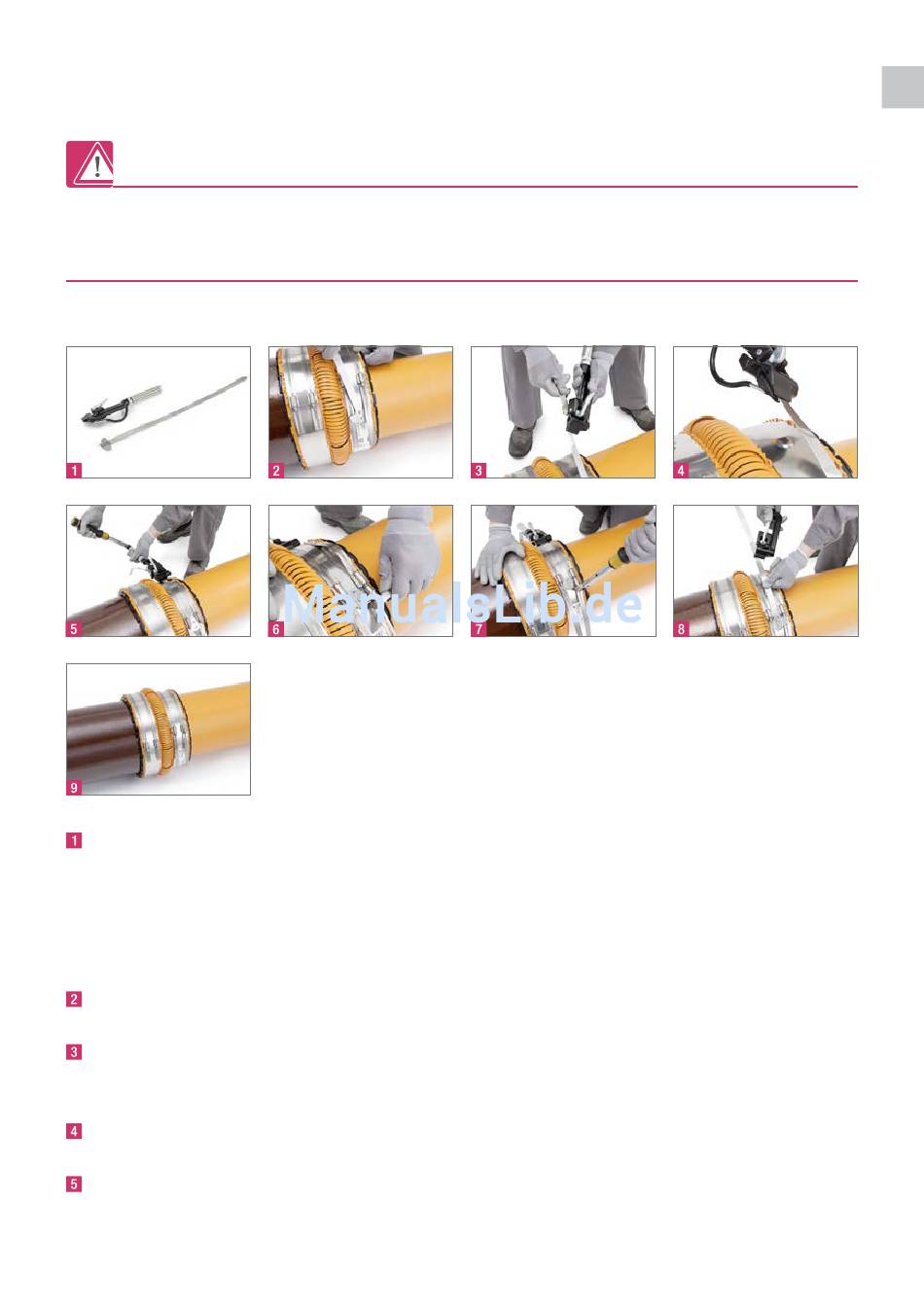

1�3 Hinweise zur Montage von AWADUKT FLEX-CONNECT mit Spannwerkzeug (bei Spannbändern
mit je zwei Spannschlössern)
Beachten Sie:
Für die Montage von AWADUKT FLEX-CONNECT bei Dimensionen ≥ DN 250 benötigen Sie zum Fixieren der
Spannbänder das Spannwerkzeug.
Gehen Sie wie folgt vor:
Zur Montage aller Rohrkupplungen deren Spannbänder je zwei Spannschlösser haben, also ab AWADUKT
FLEX CONNECT Typ 250 benötigen Sie zum Fixieren der Spannbänder das Spannwerkzeug. Sie können die
Spannbänder bis zu einem geringen Widerstand bereits ohne Spannwerkzeug durch wechselseitiges
Anziehen der Spannschlösser an die zu verbindenden Rohre heranführen. Ziehen Sie das Spannband am
größeren Rohr leicht an, so dass die Rohrkupplung sich noch leicht auf dem Rohr drehen lässt.
Haken Sie das Spannankerband unterhalb der beiden Spannschlösser ein.
Führen Sie das Spannankerband seitlich in das Spannwerkzeug ein. Drücken Sie währenddessen den
Exzenterhebel nach oben.
Setzen Sie die Nase am Spannwerkzeug in die Nuttasche des Spannbandes ein.
Ziehen Sie mit dem Drehmomentschlüssel das Spannankerband am Ende des Spannwerkzeuges mit 12 Nm
fest (weiter mit Punkt 7).
