Einbaubeispiel Mit Ear - Rehau AWADUKT FLEX-CONNECT Montageanleitung

Rohrverbindung mit
AWADUKT FLEX-CONNECT
Typ 200 (200 bis 260 mm)
Typ 250 (250 bis 330 mm)
Typ 315 (300 bis 385 mm)
Mat�-Nr�
1 1
404826 001
1 1
404827 001
1 1
404828 001
1�2�2

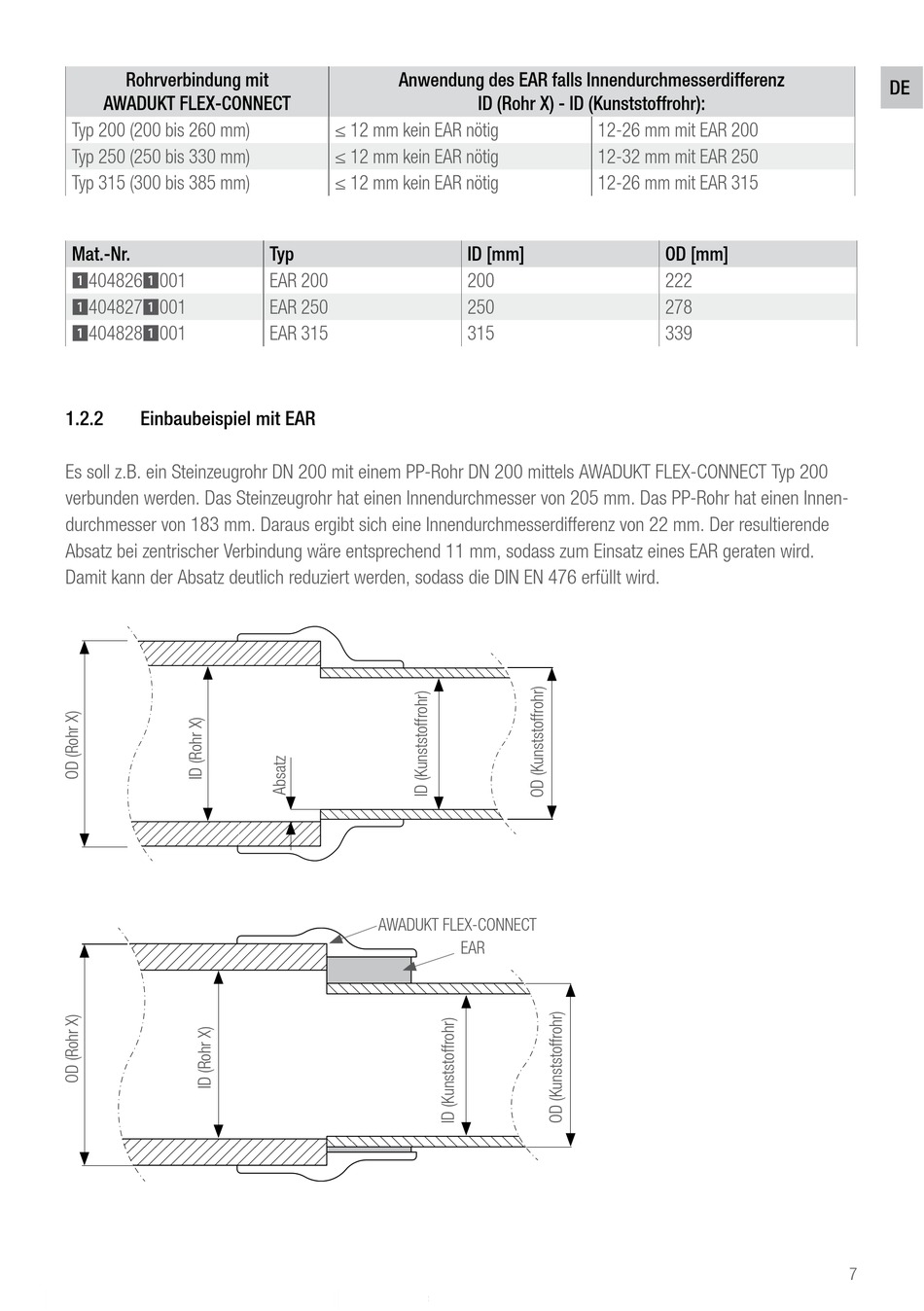

Einbaubeispiel mit EAR

Es soll z.B. ein Steinzeugrohr DN 200 mit einem PP-Rohr DN 200 mittels AWADUKT FLEX-CONNECT Typ 200
verbunden werden. Das Steinzeugrohr hat einen Innendurchmesser von 205 mm. Das PP-Rohr hat einen Innen-
durchmesser von 183 mm. Daraus ergibt sich eine Innendurchmesserdifferenz von 22 mm. Der resultierende
Absatz bei zentrischer Verbindung wäre entsprechend 11 mm, sodass zum Einsatz eines EAR geraten wird.
Damit kann der Absatz deutlich reduziert werden, sodass die DIN EN 476 erfüllt wird.
Anwendung des EAR falls Innendurchmesserdifferenz
≤ 12 mm kein EAR nötig
≤ 12 mm kein EAR nötig
≤ 12 mm kein EAR nötig
Typ
EAR 200
EAR 250
EAR 315
AWADUKT FLEX-CONNECT
ID (Rohr X) - ID (Kunststoffrohr):
12-26 mm mit EAR 200
12-32 mm mit EAR 250
12-26 mm mit EAR 315
ID [mm]
200
250
315
EAR
OD [mm]
222
278
339
