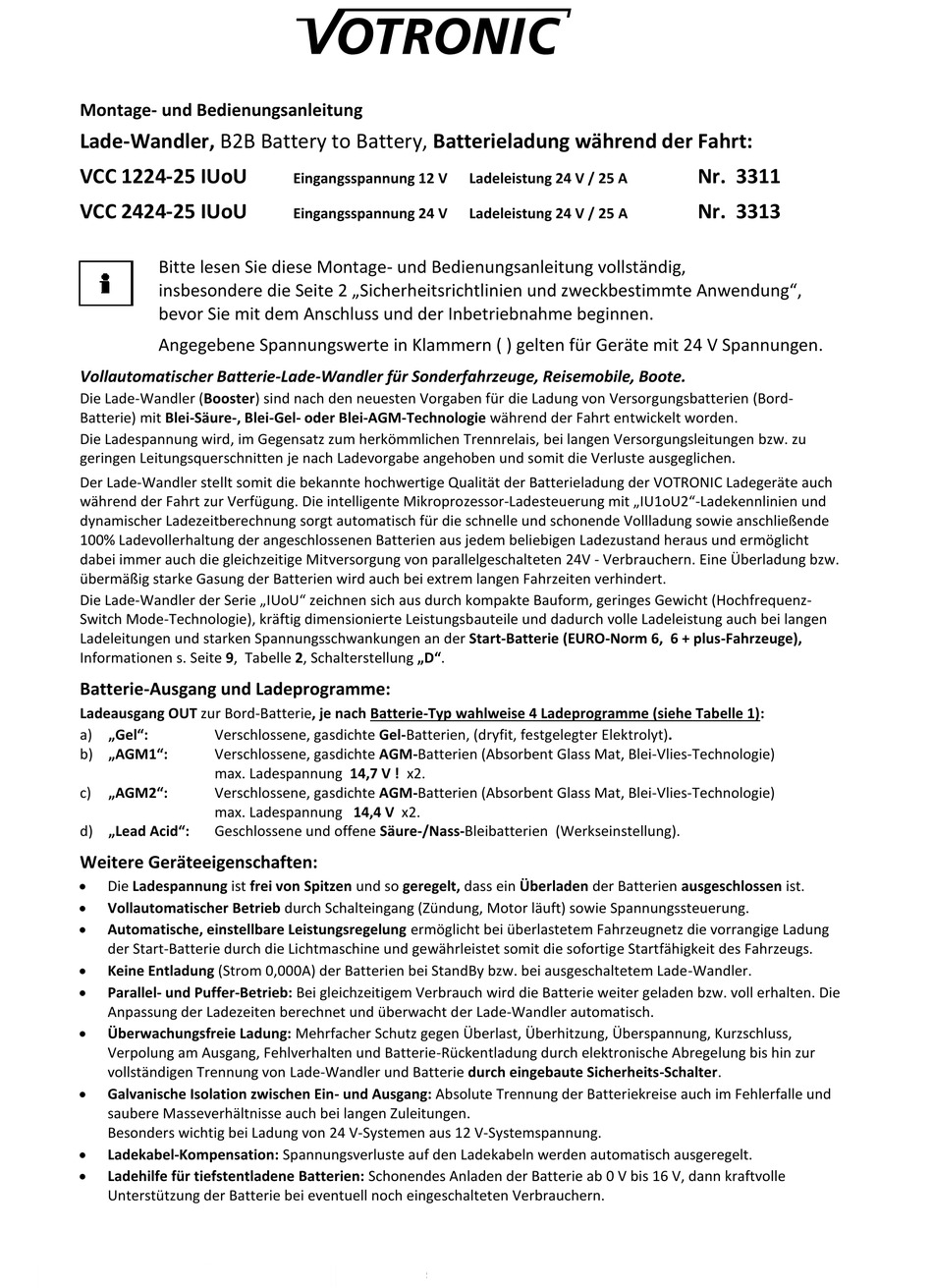

Montage- und Bedienungsanleitung
Lade-Wandler, B2B Battery to Battery, Batterieladung während der Fahrt:
VCC 1224-25 IUoU
VCC 2424-25 IUoU
Bitte lesen Sie diese Montage- und Bedienungsanleitung vollständig,
insbesondere die Seite 2 „Sicherheitsrichtlinien und zweckbestimmte Anwendung",
bevor Sie mit dem Anschluss und der Inbetriebnahme beginnen.
Angegebene Spannungswerte in Klammern ( ) gelten für Geräte mit 24 V Spannungen.
Vollautomatischer Batterie-Lade-Wandler für Sonderfahrzeuge, Reisemobile, Boote.
Die Lade-Wandler (Booster) sind nach den neuesten Vorgaben für die Ladung von Versorgungsbatterien (Bord-
Batterie) mit Blei-Säure-, Blei-Gel- oder Blei-AGM-Technologie während der Fahrt entwickelt worden.
Die Ladespannung wird, im Gegensatz zum herkömmlichen Trennrelais, bei langen Versorgungsleitungen bzw. zu
geringen Leitungsquerschnitten je nach Ladevorgabe angehoben und somit die Verluste ausgeglichen.
Der Lade-Wandler stellt somit die bekannte hochwertige Qualität der Batterieladung der VOTRONIC Ladegeräte auch
während der Fahrt zur Verfügung. Die intelligente Mikroprozessor-Ladesteuerung mit „IU1oU2"-Ladekennlinien und
dynamischer Ladezeitberechnung sorgt automatisch für die schnelle und schonende Vollladung sowie anschließende
100% Ladevollerhaltung der angeschlossenen Batterien aus jedem beliebigen Ladezustand heraus und ermöglicht
dabei immer auch die gleichzeitige Mitversorgung von parallelgeschalteten 24V - Verbrauchern. Eine Überladung bzw.
übermäßig starke Gasung der Batterien wird auch bei extrem langen Fahrzeiten verhindert.
Die Lade-Wandler der Serie „IUoU" zeichnen sich aus durch kompakte Bauform, geringes Gewicht (Hochfrequenz-
Switch Mode-Technologie), kräftig dimensionierte Leistungsbauteile und dadurch volle Ladeleistung auch bei langen
Ladeleitungen und starken Spannungsschwankungen an der Start-Batterie (EURO-Norm 6, 6 + plus-Fahrzeuge),
Informationen s. Seite 9, Tabelle 2, Schalterstellung „D".
Batterie-Ausgang und Ladeprogramme:
Ladeausgang OUT zur Bord-Batterie, je nach Batterie-Typ wahlweise 4 Ladeprogramme (siehe Tabelle 1):
a) „Gel":
Verschlossene, gasdichte Gel-Batterien, (dryfit, festgelegter Elektrolyt).
b) „AGM1":
Verschlossene, gasdichte AGM-Batterien (Absorbent Glass Mat, Blei-Vlies-Technologie)
max. Ladespannung 14,7 V ! x2.
c)
„AGM2":
Verschlossene, gasdichte AGM-Batterien (Absorbent Glass Mat, Blei-Vlies-Technologie)
max. Ladespannung 14,4 V x2.
d) „Lead Acid":
Geschlossene und offene Säure-/Nass-Bleibatterien (Werkseinstellung).
Weitere Geräteeigenschaften:
Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
Vollautomatischer Betrieb durch Schalteingang (Zündung, Motor läuft) sowie Spannungssteuerung.
Automatische, einstellbare Leistungsregelung ermöglicht bei überlastetem Fahrzeugnetz die vorrangige Ladung
der Start-Batterie durch die Lichtmaschine und gewährleistet somit die sofortige Startfähigkeit des Fahrzeugs.
Keine Entladung (Strom 0,000A) der Batterien bei StandBy bzw. bei ausgeschaltetem Lade-Wandler.
Parallel- und Puffer-Betrieb: Bei gleichzeitigem Verbrauch wird die Batterie weiter geladen bzw. voll erhalten. Die
Anpassung der Ladezeiten berechnet und überwacht der Lade-Wandler automatisch.
Überwachungsfreie Ladung: Mehrfacher Schutz gegen Überlast, Überhitzung, Überspannung, Kurzschluss,
Verpolung am Ausgang, Fehlverhalten und Batterie-Rückentladung durch elektronische Abregelung bis hin zur
vollständigen Trennung von Lade-Wandler und Batterie durch eingebaute Sicherheits-Schalter.
Galvanische Isolation zwischen Ein- und Ausgang: Absolute Trennung der Batteriekreise auch im Fehlerfalle und
saubere Masseverhältnisse auch bei langen Zuleitungen.
Besonders wichtig bei Ladung von 24 V-Systemen aus 12 V-Systemspannung.
Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.
Ladehilfe für tiefstentladene Batterien: Schonendes Anladen der Batterie ab 0 V bis 16 V, dann kraftvolle
Unterstützung der Batterie bei eventuell noch eingeschalteten Verbrauchern.
Eingangsspannung 12 V
Eingangsspannung 24 V
Ladeleistung 24 V / 25 A
Ladeleistung 24 V / 25 A
Nr. 3311
Nr. 3313

Werbung

loading

Inhaltszusammenfassung für Votronic VCC 2424-25 IUoU

  • Seite 1 Die Ladespannung wird, im Gegensatz zum herkömmlichen Trennrelais, bei langen Versorgungsleitungen bzw. zu geringen Leitungsquerschnitten je nach Ladevorgabe angehoben und somit die Verluste ausgeglichen. Der Lade-Wandler stellt somit die bekannte hochwertige Qualität der Batterieladung der VOTRONIC Ladegeräte auch während der Fahrt zur Verfügung. Die intelligente Mikroprozessor-Ladesteuerung mit „IU1oU2“-Ladekennlinien und dynamischer Ladezeitberechnung sorgt automatisch für die schnelle und schonende Vollladung sowie anschließende...
  • Seite 2: Batterielebensdauer

    Spezifikationen, unsachgemäßer Bedienung oder Fremdeingriff erlischt die Gewährleistung. Für daraus entstandene Schäden wird keine Haftung übernommen. Der Haftungsausschluss erstreckt sich auch auf jegliche Service-Leistungen, die durch Dritte erfolgen und nicht von uns schriftlich beauftragt wurden. Service-Leistungen ausschließlich durch VOTRONIC Lauterbach.
  • Seite 3: Anschluss Und Einstellungen

    - 3 - Geräte-Montage: Der Lade-Wandler kann an jeder sauberen, vor Feuchtigkeit geschützten und staubfreien Stelle montiert werden. Der Montageort sollte eine möglichst kurze Verbindung zwischen Start-Batterie (IN) und Bord-Batterie (OUT) ermöglichen. Dadurch werden unnötige Verluste über die Leitungen vermieden. Obwohl der Lade-Wandler einen hohen Wirkungsgrad besitzt, wird Wärme erzeugt, welche durch die eingebauten Lüfter aus dem Gehäuse gefördert wird.
  • Seite 4 - 4 - Allgemeines Anschluss-Schema Ladewandler, alle Typen: Der Einbau des Gerätes sollte, falls die Wahl besteht, möglichst immer näher zur Bord-Batterie I hin erfolgen. Leitungs-Querschnitte, -Längen und -Sicherungen laut Tabelle auf Seite 5 einhalten! Eventuell bauseits bereits vorhandene, zu geringe Kabel-Querschnitte müssen auf jeden Fall den Mindestanforderungen angepasst werden! Verpolung (+/-) auf der IN II-(Start-)Seite führt zu ernsten Schäden am Gerät! Eingangs- und Ausgangsseite des Lade-Wandlers sind galvanisch voneinander isoliert, es besteht also...
  • Seite 5 - 5 - Empfohlene Querschnitte und Längen der Leistungs-Anschlusskabel: VCC 1224-25 VCC 2424-25 Kabelquerschnitt Sich. Sich. Sich. Sich. Kabellänge IN II Kabellänge OUT I Kabellänge IN II Ladekabellänge Start-Batt. Bord-Batterie Start-Batt. Bord-Batterie +/- Pol 4 mm² 1,0 - 3,0 m 1,0 - 3,0 m 6 mm 2,5 - 5,0 m...
  • Seite 6 - 6 - Option: Temperatur-Sensor (Temperatur-Sensor im Lieferumfang): Temperatur-Kompensation und -Überwachung der Bord I-Batterie. Temperatur-Sensor mit Anschlussklemmen „T T Temp. Sensor“ verbinden (Polung beliebig). Montage Temperatur-Sensor: Der Sensor muss guten Wärmekontakt zur Bord I-Batterie (Innentemperatur) haben und sollte daher am Minus- oder Plus-Pol der Batterie angeschraubt werden.
  • Seite 7 - 7 - Option: Fernbedienung (Steckbuchse „Remote Control“) Bei Einbau des Lade-Wandlers an schwer zugänglicher Stelle ermöglicht die Fernbedienung S für Automatic Charger Art.-Nr. 2075 die Fernüberwachung des Ladevorgangs (steckfertiges Anschlusskabel 5 m lang im Lieferumfang). Anschluss: Fernbedienung mit der Steckbuchse „Remote Control“ verbinden. Funktion: Die am Lade-Wandler vorhandenen Anzeigen (Leuchtdioden) werden auch auf der Fernbedienung wiedergegeben.
  • Seite 8 - 8 - Tabelle 1: Ladeprogramm OUT für Typ (Bauart) Bord-Batterie I einstellen: 2 Schiebeschalter „Battery Type“ in der Gerätefront OUT 24 V mit kleinem Schraubendreher in die gewünschte Stellung für die Bord-Batterie „I“ bringen, werksseitige Stellung „Lead Acid“ = Säure-Batterie. Die Betätigungshebel sind weiß dargestellt. Ausgangsseite des Wandlers: Battery Falls vom Batteriehersteller nicht anders vorgegeben, kann anhand der folgenden...
  • Seite 9 - 9 - Tabelle 2: Eingangs-, Einbaubetriebsart IN II an der Starter-Batterie einstellen: Leistungsregelung für Starter-Batterie und Lichtmaschine 2 Schiebeschalter „Input Type S1, S2“ an der Gerätefront IN II 12V (24V) mit kleinem Schraubendreher in die gewünschte Stellung für die Start-Batterie „II“ bringen. Die Betätigungshebel sind weiß...
  • Seite 10 - 10 - Inbetriebnahme und Funktionstest: Nach Anschluss und Einstellung des Lade-Wandlers kann die Funktion getestet werden: Fahrzeug starten bzw. Zündung (Kl. 15) einschalten. Lade-Wandler wird aktiviert und beginnt mit 10% der maximalen Ladeleistung. LEDs „Power”, „Battery I”, „Main Charging” leuchten, LED „Current” glimmt. Drehzahl am Fahrzeug erhöhen, damit die Spannung an der Starter-Batterie über den eingestellten Wert für „Erhöhung der Ladeleistung“...
  • Seite 11 - 11 - Betriebsanzeigen: „Battery Full“ (Bord-Batterie vollgeladen, grün):  Leuchtet: Batterie zu 100 % geladen, Ladeerhaltung U2, fertig.  Blinkt: Hauptladevorgang arbeitet in der U1-Ladephase, Ladezustandsanzeige von ca. 80 % (kurzes Blinken) allmählich auf 100 % (langes Blinken) ansteigend. ...
  • Seite 12 - 12 - Betriebshinweise:  Ladevorgang unterbrechen: Sollte während des Ladevorganges das Steuersignal D+ oder Kl.15 ausfallen oder die Starter-Batterie unter die eingestellte Ausschaltschwelle gezogen werden, so wird der Ladevorgang unterbrochen. Die angeschlossenen Batterien werden nicht vom Lade-Wandler entladen. Der Ladevorgang kann auf diese Weise jederzeit unterbrochen werden.
  • Seite 13 - 13 - Tipps: Gerät wird bei laufendem Motor nicht aktiviert:  Spannungen prüfen, direkt zwischen Kl. „Battery II –“ und: „+“, „Sense In+“ und „Kl. 15/D+“, Sicherungen, Verdrahtung „+“ und „ –“, abisolierte Kabelenden prüfen/ an Klemmschrauben messen. Maximaler Ladestrom wird nicht erreicht: ...
  • Seite 14 - 14 - Ladeverlauf der Bord I-Batterie, Out, Ausgangsseite des Lade-Wandlers: Ein neuer, kompletter Hauptladezyklus wird ausgeführt:  Nach einem Stillstand der Lichtmachine bzw. Entfernen des Steuersignals D+ oder Kl.15.  Nach Absinken der Spannung der Starter-Batterie für mehr als 30 Sekunden unter die eingestellte Ausschaltschwelle.
  • Seite 15 - 15 - Ladespannungen und Temperatur-Kompensation der Bord I-Batterie: (Bei 24 V-Betrieb alle angegebenen Spannungen x2 nehmen. TS = Temperatur-Sensor) Ladeprogramm „Gel“, Kennlinie IU1oU2 Ladeprogramm „AGM 1 14,7V“, Kennlinie IU1oU2 Ladeprogramm „Lead Acid“, Kennlinie IU1oU2 Ladeprogramm „AGM 2 14,4V“, Kennlinie IU1oU2...
  • Seite 16 Temperatur-Sensor 825 Druckfehler, Irrtum und technische Änderungen vorbehalten. Alle Rechte, insbesondere der Vervielfältigung sind vorbehalten. Copyright  VOTRONIC 07/18. Made in Germany by VOTRONIC Electronic-Systeme GmbH & Co. KG, Johann-Friedrich-Diehm-Str. 10, D-36341 Lauterbach Tel.: +49 (0)6641/91173-0 Fax: +49 (0)6641/91173-20 E-Mail: info@votronic.de...
