HDMI-Extender/Splitterset, 1x2
Benutzerhandbuch
DS-55302

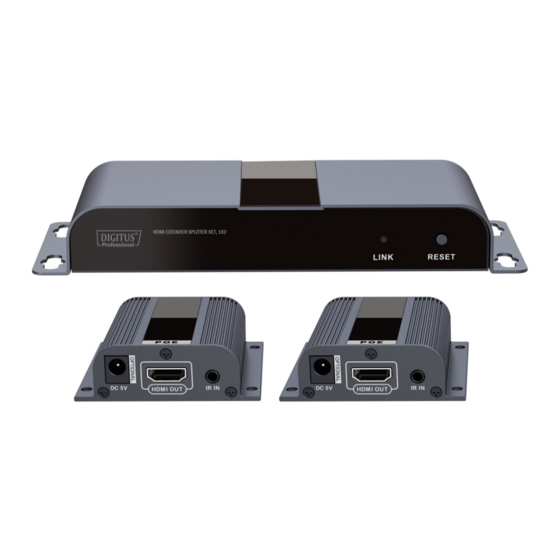

Das Digitus HDMI Extender Splitter Set, 1x2 bietet eine Externder- sowie
Splitterlösung bis 40 m für allerhöchste Ansprüche. Es überträgt digitale
Video- und Audio-Signale auf eine maximale Länge von bis zu 40 m und
verteilt diese auf bis zu zwei Monitore/Bildschirme. Die höchste
unterstütze Video-Auflösung liegt bei 1080p / 60Hz. An der Sende-Einheit
befindet sich ein EDID-Switch mit welchem Auflösung sowie Audio-Format
des Ausgangs-Signals reguliert werden können. Ebenso befindet sich ein
HDMI Loop Out Port am Sender, dieser ermöglicht den Anschluss eines
lokalen Monitors. Dank PoC (Power over cable) Unterstützung muss
lediglich die Sende-Einheit mit Strom versorgt werden. Mitgeliefert
werden drei Infrarot-Einheiten (1x Sender, 2x Empfänger) über welche die
Fernbedienung der angeschlossenen Eingangs-Quelle verwendet
werden kann.
Werbung
Verwandte Anleitungen für Digitus DS-55302
Inhaltszusammenfassung für Digitus DS-55302
- Seite 1 HDMI-Extender/Splitterset, 1x2 Benutzerhandbuch DS-55302 Das Digitus HDMI Extender Splitter Set, 1x2 bietet eine Externder- sowie Splitterlösung bis 40 m für allerhöchste Ansprüche. Es überträgt digitale Video- und Audio-Signale auf eine maximale Länge von bis zu 40 m und verteilt diese auf bis zu zwei Monitore/Bildschirme. Die höchste unterstütze Video-Auflösung liegt bei 1080p / 60Hz.
-
Seite 2: Wichtige Sicherheitsanweisungen
Wichtige Sicherheitsanweisungen Verwechseln Sie nicht den Sender und den Empfänger sowie den IR-Sender und den IR-Empfänger. Schließen Sie keine Kabel an oder trennen Sie sie, wenn das Produkt in Betrieb ist. Verwenden Sie nur ein DC 5 V-Steckernetzteil. Bei Verwendung von Netzteilen von Drittanbietern müssen Sie die Übereinstimmung der Spezifikation gewährleisten. - Seite 3 Technische Daten Teilenr. DS-55302 Technisch Eingänge 1x HDMI (Typ A, 19-polige Buchse) Ausgänge 2x RJ45 Übertragungsentfernung 40 Meter über CAT6 480i bei 60 Hz, 480p bei 60 Hz, Unterstützte 576i bei 50 Hz, 576p bei 50 Hz, Videoauslösungen 720p bei 50/60 Hz, 1080i bei 50/60 Hz, 1080p 50/60 Hz Unterstützte...
-
Seite 4: Anforderungen An Die Installation
Anforderungen an die Installation HDMI-Quellgerät (Computer-Grafikkarte, DVD, PS3, HD-Überwachungsgerät usw.). HDMI-Anzeigegerät wie z.B. SDTV, HDTV oder Projektor mit HDMI-Anschluss. UTP/STP CAT6/6A/7-Kabel gemäß der Norm IEEE-568B. Beschreibung des Bedienfelds 1. Sender (TX) ① Stromversorgungseingang (DC 5 V) ② EDID-DIP-Schalter ③ IR-Signalausgang zum Anschluss des Verlängerungskabels für den IR-Sender ④... - Seite 5 2. Empfänger (RX) ① LÄNGE: zur Anpassung an die Länge des Netzwerkkabels ② RJ45-Signaleingang ③ Die RJ45 LED leuchtet bei HDMI-Signalübertragung dauerhaft. Sie blinkt, wenn keine Signalübertragung erfolgt ④ DC 5 V-Stromversorgungseingang (OPTIONAL) ⑤ HDMI-Signalausgang ⑥ IR-Signaleingang zum Anschluss des Verlängerungskabels für den IR-Empfänger Anmerkungen: Die Taste LENGTH dient zum Umschalten zwischen automatischer und manueller Einstellung zur Anpassung der Kabellänge.
- Seite 6 1. Wie stellt man ein CAT5/5e/6-Netzwerkkabel her? Die Norm IEEE-568B muss eingehalten werden: 1- Orange/weiß 2- Orange 3- Grün/weiß 4- Blau 5- Blau/weiß 6- Grün 7- Braun/weiß 8- Braun 2. Verbindungen HDMI-Eingang HDMI-Extender/Spiltter Kabel Stromversorgung HDMI-Ausgang Empfänger Anmerkungen: Bitte zwei Empfängereinheiten nicht gleichzeitig fernbedienen, um Störungen zu vermeiden.
- Seite 7 C. Verbinden Sie den RJ45-Anschluss des Senders mit dem RJ45-Eingangsanschluss des Empfängers über ein Netzwerkkabel. D. Verbinden Sie den HDMI-Ausgangsanschluss des HDMI-Extenders mit dem HDMI-Eingangsanschluss des HDMI-Anzeigegeräts über ein HDMI® Kabel und stellen Sie die HDMI Signalquelle des HDMI-Anzeigegeräts auf den HDMI-Anschluss ein. E.
- Seite 8 Häufig gestellte Fragen Keine Bild- oder Tonausgabe am Anzeigegerät? 1) Überprüfen Sie, ob sich das Anzeigegerät im Standby-Modus befindet. 2) Überprüfen Sie, ob der HDMI-Signalkanal des Anzeigegeräts mit dem HDMI-Eingangsanschluss übereinstimmt. 3) Überprüfen Sie, ob die „LINK“-LED auf der Empfängerseite leuchtet.
- Seite 9 Haftungsausschluss Der Produkt- und Markenname sind eingetragene Warenzeichen der jeweiligen Eigentümer. TM und ® wurden im Benutzerhandbuch möglicherweise weggelassen. Die Bilder im Benutzerhandbuch sind nur als Referenz gedacht und sie können sich möglicherweise geringfügig von den tatsächlichen Produkten unterscheiden. Wir behalten uns das Recht vor, Änderungen ohne weitere Ankündigung an einem hier beschriebenen Produkt oder System vorzunehmen, um die Zuverlässigkeit, die Funktion oder das Design zu verbessern.
