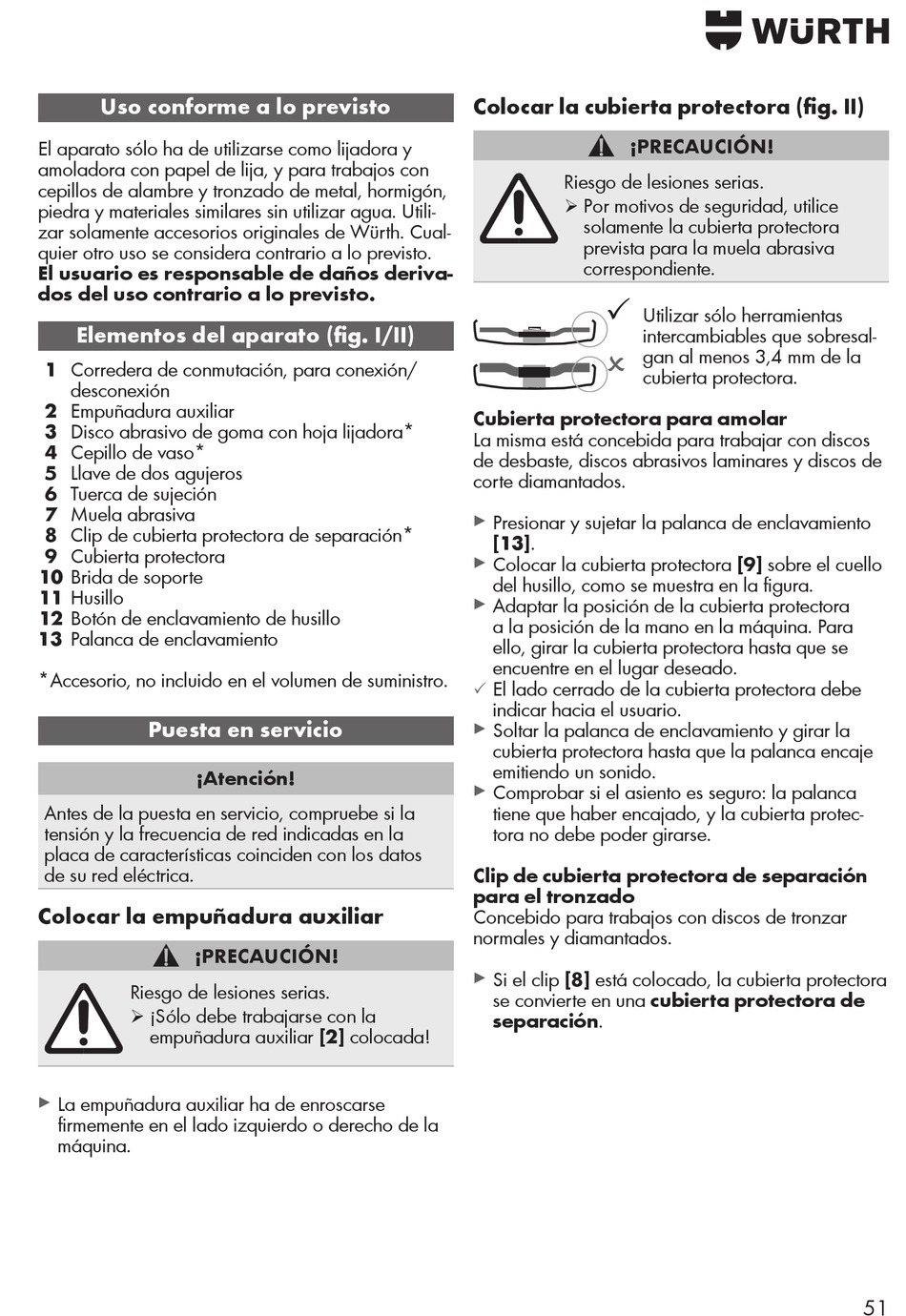

Uso conforme a lo previsto

El aparato sólo ha de utilizarse como lijadora y
amoladora con papel de lija, y para trabajos con
cepillos de alambre y tronzado de metal, hormigón,
piedra y materiales similares sin utilizar agua. Utili-
zar solamente accesorios originales de Würth. Cual-
quier otro uso se considera contrario a lo previsto.
El usuario es responsable de daños deriva-
dos del uso contrario a lo previsto.
Elementos del aparato (fig. I/II)
1 Corredera de conmutación, para conexión/
desconexión
2 Empuñadura auxiliar
3 Disco abrasivo de goma con hoja lijadora*
4 Cepillo de vaso*
5 Llave de dos agujeros
6 Tuerca de sujeción
7 Muela abrasiva
8 Clip de cubierta protectora de separación*
9 Cubierta protectora
10 Brida de soporte
11 Husillo
12 Botón de enclavamiento de husillo
13 Palanca de enclavamiento
*Accesorio, no incluido en el volumen de suministro.

Puesta en servicio

¡Atención!
Antes de la puesta en servicio, compruebe si la
tensión y la frecuencia de red indicadas en la
placa de características coinciden con los datos
de su red eléctrica.
Colocar la empuñadura auxiliar
¡PRECAUCIÓN!
Riesgo de lesiones serias.
¡Sólo debe trabajarse con la
¾
empuñadura auxiliar [2] colocada!
▸
La empuñadura auxiliar ha de enroscarse
firmemente en el lado izquierdo o derecho de la
máquina.
Colocar la cubierta protectora (fig. II)
¡PRECAUCIÓN!
Riesgo de lesiones serias.
Por motivos de seguridad, utilice
¾
solamente la cubierta protectora
prevista para la muela abrasiva
correspondiente.
Utilizar sólo herramientas
intercambiables que sobresal-
gan al menos 3,4 mm de la
cubierta protectora.
Cubierta protectora para amolar
La misma está concebida para trabajar con discos
de desbaste, discos abrasivos laminares y discos de
corte diamantados.
▸
Presionar y sujetar la palanca de enclavamiento
[13].
▸
Colocar la cubierta protectora [9] sobre el cuello
del husillo, como se muestra en la figura.
▸
Adaptar la posición de la cubierta protectora
a la posición de la mano en la máquina. Para
ello, girar la cubierta protectora hasta que se
encuentre en el lugar deseado.
El lado cerrado de la cubierta protectora debe
3
indicar hacia el usuario.
▸
Soltar la palanca de enclavamiento y girar la
cubierta protectora hasta que la palanca encaje
emitiendo un sonido.
▸
Comprobar si el asiento es seguro: la palanca
tiene que haber encajado, y la cubierta protec-
tora no debe poder girarse.
Clip de cubierta protectora de separación
para el tronzado
Concebido para trabajos con discos de tronzar
normales y diamantados.
▸
Si el clip [8] está colocado, la cubierta protectora
se convierte en una cubierta protectora de
separación.
51
