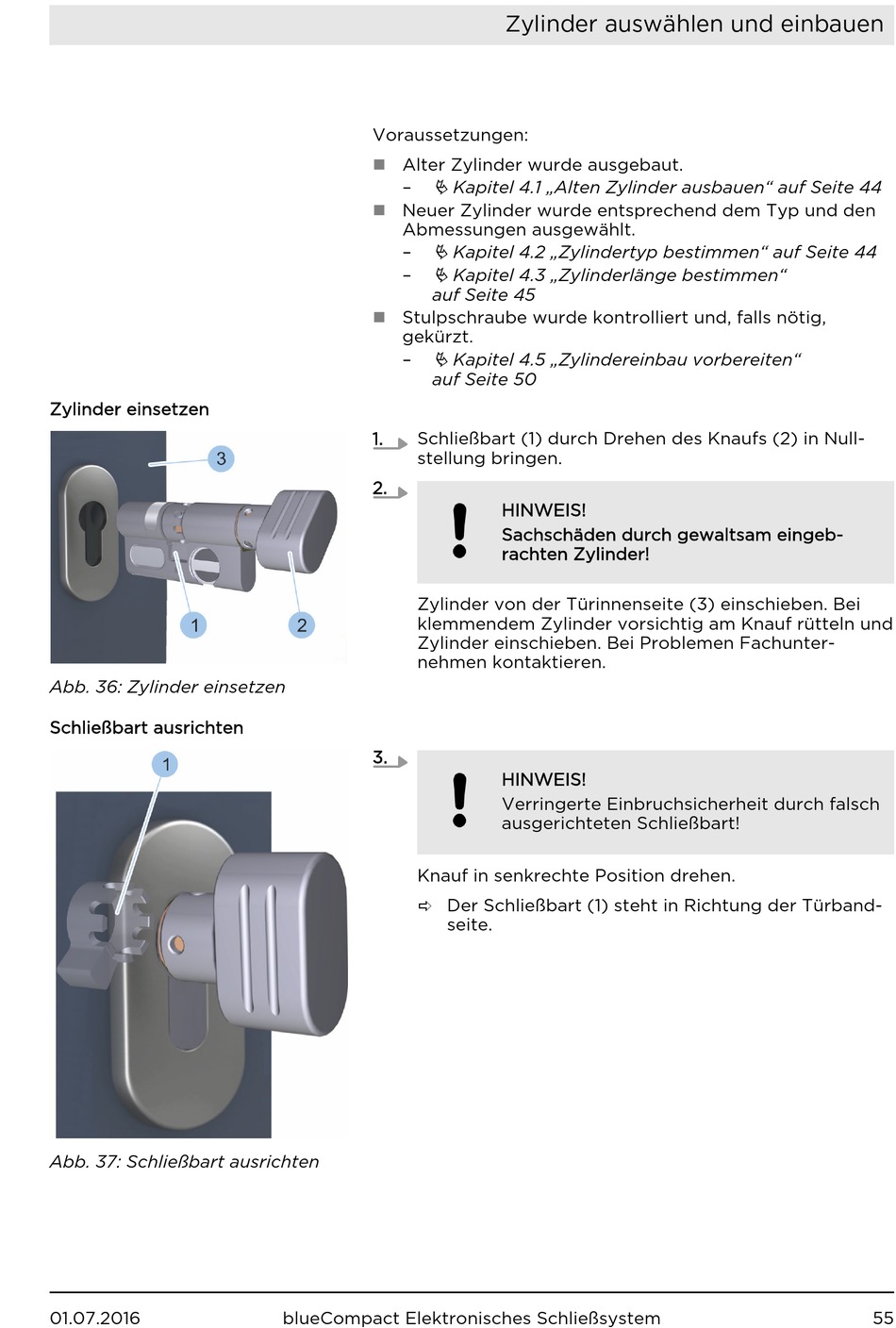

Winkhaus blueCompact Bedienungsanleitung Seite 55

Zylinder einsetzen
Abb. 36: Zylinder einsetzen
Schließbart ausrichten
Abb. 37: Schließbart ausrichten
01.07.2016
Voraussetzungen:
Alter Zylinder wurde ausgebaut.
n
– Ä Kapitel 4.1 „Alten Zylinder ausbauen" auf Seite 44
Neuer Zylinder wurde entsprechend dem Typ und den
n
Abmessungen ausgewählt.
– Ä Kapitel 4.2 „Zylindertyp bestimmen" auf Seite 44
– Ä Kapitel 4.3 „Zylinderlänge bestimmen"
auf Seite 45
Stulpschraube wurde kontrolliert und, falls nötig,
n
gekürzt.
– Ä Kapitel 4.5 „Zylindereinbau vorbereiten"
auf Seite 50
1. Schließbart (1) durch Drehen des Knaufs (2) in Null-
stellung bringen.
2.
Zylinder von der Türinnenseite (3) einschieben. Bei
klemmendem Zylinder vorsichtig am Knauf rütteln und
Zylinder einschieben. Bei Problemen Fachunter-
nehmen kontaktieren.
3.
Knauf in senkrechte Position drehen.
ð Der Schließbart (1) steht in Richtung der Türband-
seite.
blueCompact Elektronisches Schließsystem
Zylinder auswählen und einbauen
HINWEIS!
Sachschäden durch gewaltsam eingeb-
rachten Zylinder!
HINWEIS!
Verringerte Einbruchsicherheit durch falsch
ausgerichteten Schließbart!
