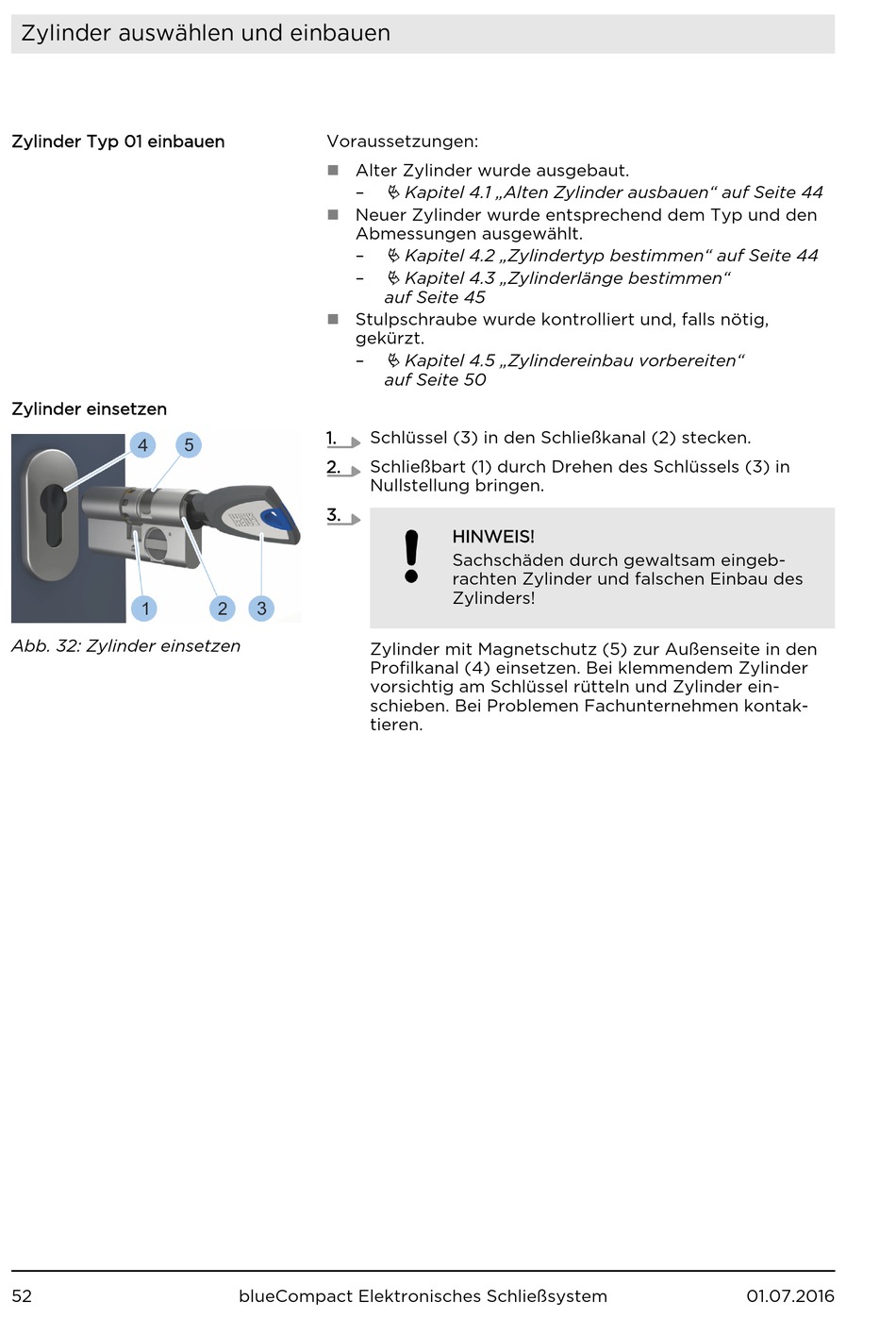

Winkhaus blueCompact Bedienungsanleitung Seite 52

Zylinder auswählen und einbauen
Zylinder Typ 01 einbauen
Zylinder einsetzen
Abb. 32: Zylinder einsetzen
52
Voraussetzungen:
Alter Zylinder wurde ausgebaut.
n
– Ä Kapitel 4.1 „Alten Zylinder ausbauen" auf Seite 44
Neuer Zylinder wurde entsprechend dem Typ und den
n
Abmessungen ausgewählt.
– Ä Kapitel 4.2 „Zylindertyp bestimmen" auf Seite 44
– Ä Kapitel 4.3 „Zylinderlänge bestimmen"
auf Seite 45
Stulpschraube wurde kontrolliert und, falls nötig,
n
gekürzt.
– Ä Kapitel 4.5 „Zylindereinbau vorbereiten"
auf Seite 50
1. Schlüssel (3) in den Schließkanal (2) stecken.
2. Schließbart (1) durch Drehen des Schlüssels (3) in
Nullstellung bringen.
3.
Zylinder mit Magnetschutz (5) zur Außenseite in den
Profilkanal (4) einsetzen. Bei klemmendem Zylinder
vorsichtig am Schlüssel rütteln und Zylinder ein-
schieben. Bei Problemen Fachunternehmen kontak-
tieren.
blueCompact Elektronisches Schließsystem
HINWEIS!
Sachschäden durch gewaltsam eingeb-
rachten Zylinder und falschen Einbau des
Zylinders!
