Produktüberblick
Doppelzylinder

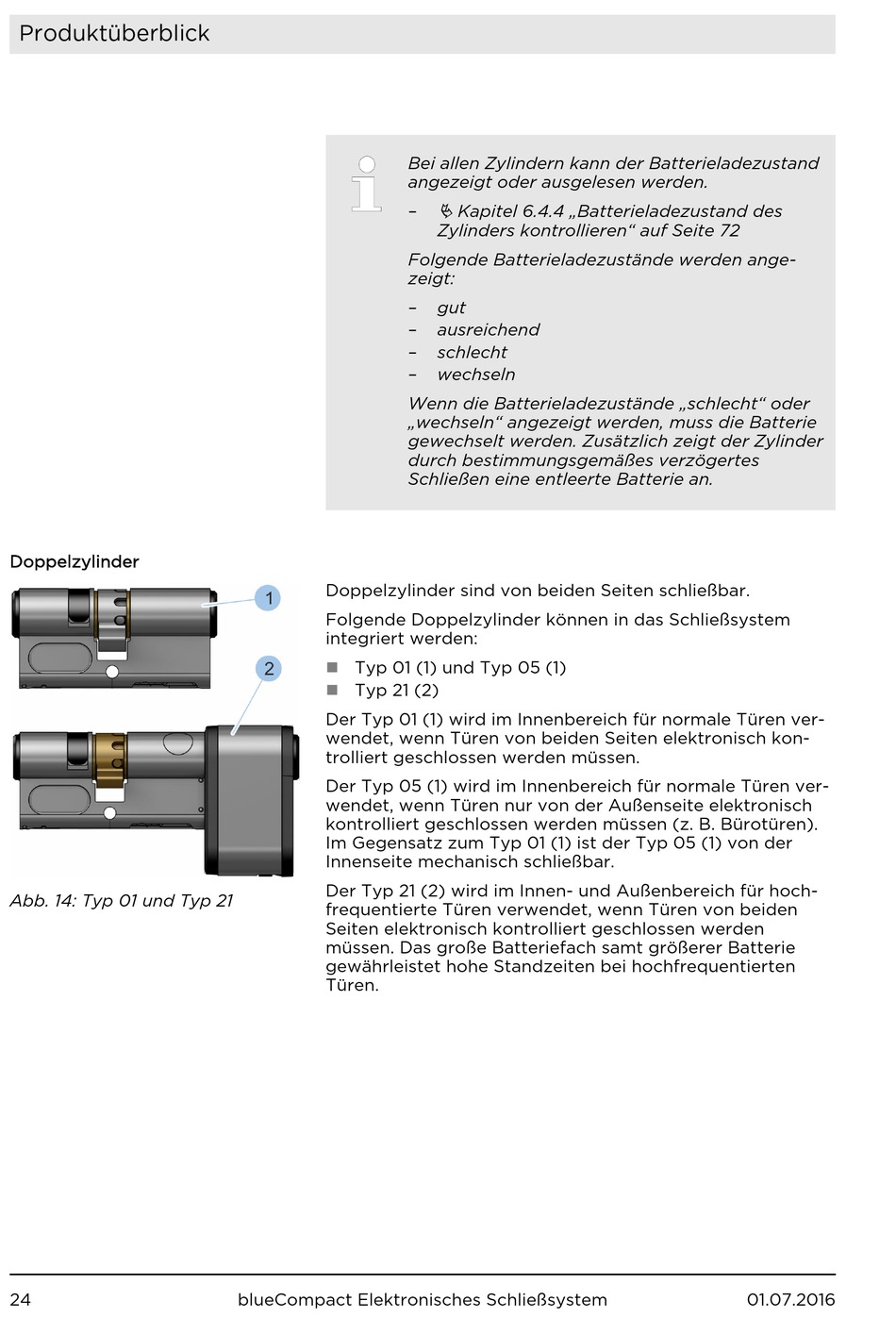

Abb. 14: Typ 01 und Typ 21
24
Doppelzylinder sind von beiden Seiten schließbar.
Folgende Doppelzylinder können in das Schließsystem
integriert werden:
Typ 01 (1) und Typ 05 (1)
n
Typ 21 (2)
n
Der Typ 01 (1) wird im Innenbereich für normale Türen ver-
wendet, wenn Türen von beiden Seiten elektronisch kon-
trolliert geschlossen werden müssen.
Der Typ 05 (1) wird im Innenbereich für normale Türen ver-
wendet, wenn Türen nur von der Außenseite elektronisch
kontrolliert geschlossen werden müssen (z. B. Bürotüren).
Im Gegensatz zum Typ 01 (1) ist der Typ 05 (1) von der
Innenseite mechanisch schließbar.
Der Typ 21 (2) wird im Innen- und Außenbereich für hoch-
frequentierte Türen verwendet, wenn Türen von beiden
Seiten elektronisch kontrolliert geschlossen werden
müssen. Das große Batteriefach samt größerer Batterie
gewährleistet hohe Standzeiten bei hochfrequentierten
Türen.
blueCompact Elektronisches Schließsystem
Bei allen Zylindern kann der Batterieladezustand
angezeigt oder ausgelesen werden.
– Ä Kapitel 6.4.4 „Batterieladezustand des
Zylinders kontrollieren" auf Seite 72
Folgende Batterieladezustände werden ange-
zeigt:
– gut
– ausreichend
– schlecht
– wechseln
Wenn die Batterieladezustände „schlecht" oder
„wechseln" angezeigt werden, muss die Batterie
gewechselt werden. Zusätzlich zeigt der Zylinder
durch bestimmungsgemäßes verzögertes
Schließen eine entleerte Batterie an.
01.07.2016
