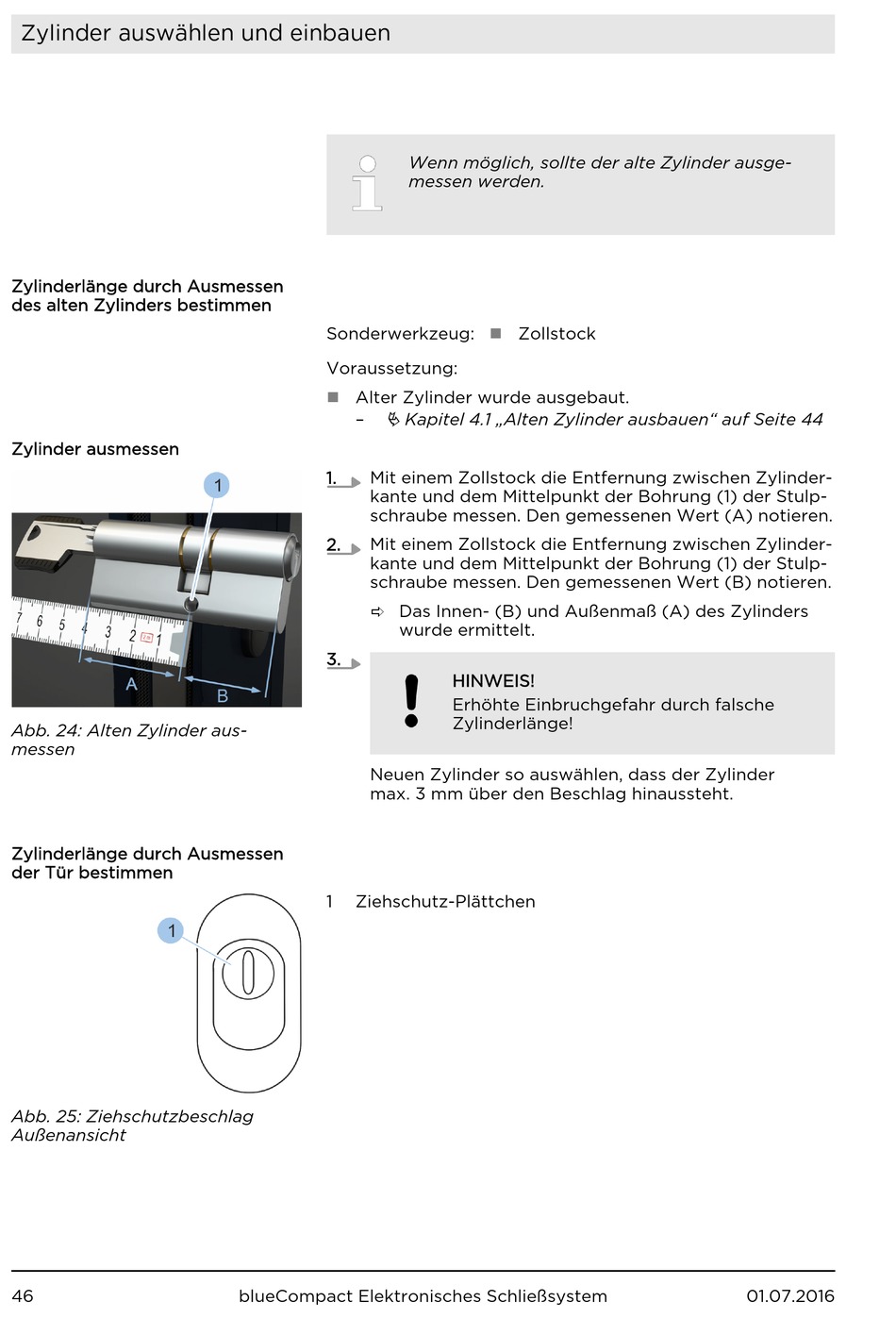

Winkhaus blueCompact Bedienungsanleitung Seite 46

Zylinder auswählen und einbauen
Zylinderlänge durch Ausmessen
des alten Zylinders bestimmen
Zylinder ausmessen
Abb. 24: Alten Zylinder aus-
messen
Zylinderlänge durch Ausmessen
der Tür bestimmen
Abb. 25: Ziehschutzbeschlag
Außenansicht
46
Sonderwerkzeug:
Voraussetzung:
Alter Zylinder wurde ausgebaut.
n
– Ä Kapitel 4.1 „Alten Zylinder ausbauen" auf Seite 44
1. Mit einem Zollstock die Entfernung zwischen Zylinder-
kante und dem Mittelpunkt der Bohrung (1) der Stulp-
schraube messen. Den gemessenen Wert (A) notieren.
2. Mit einem Zollstock die Entfernung zwischen Zylinder-
kante und dem Mittelpunkt der Bohrung (1) der Stulp-
schraube messen. Den gemessenen Wert (B) notieren.
ð Das Innen- (B) und Außenmaß (A) des Zylinders
wurde ermittelt.
3.
Neuen Zylinder so auswählen, dass der Zylinder
max. 3 mm über den Beschlag hinaussteht.
1 Ziehschutz-Plättchen
blueCompact Elektronisches Schließsystem
Wenn möglich, sollte der alte Zylinder ausge-
messen werden.
Zollstock
n
HINWEIS!
Erhöhte Einbruchgefahr durch falsche
Zylinderlänge!
