Winkhaus blueCompact Bedienungsanleitung Seite 53

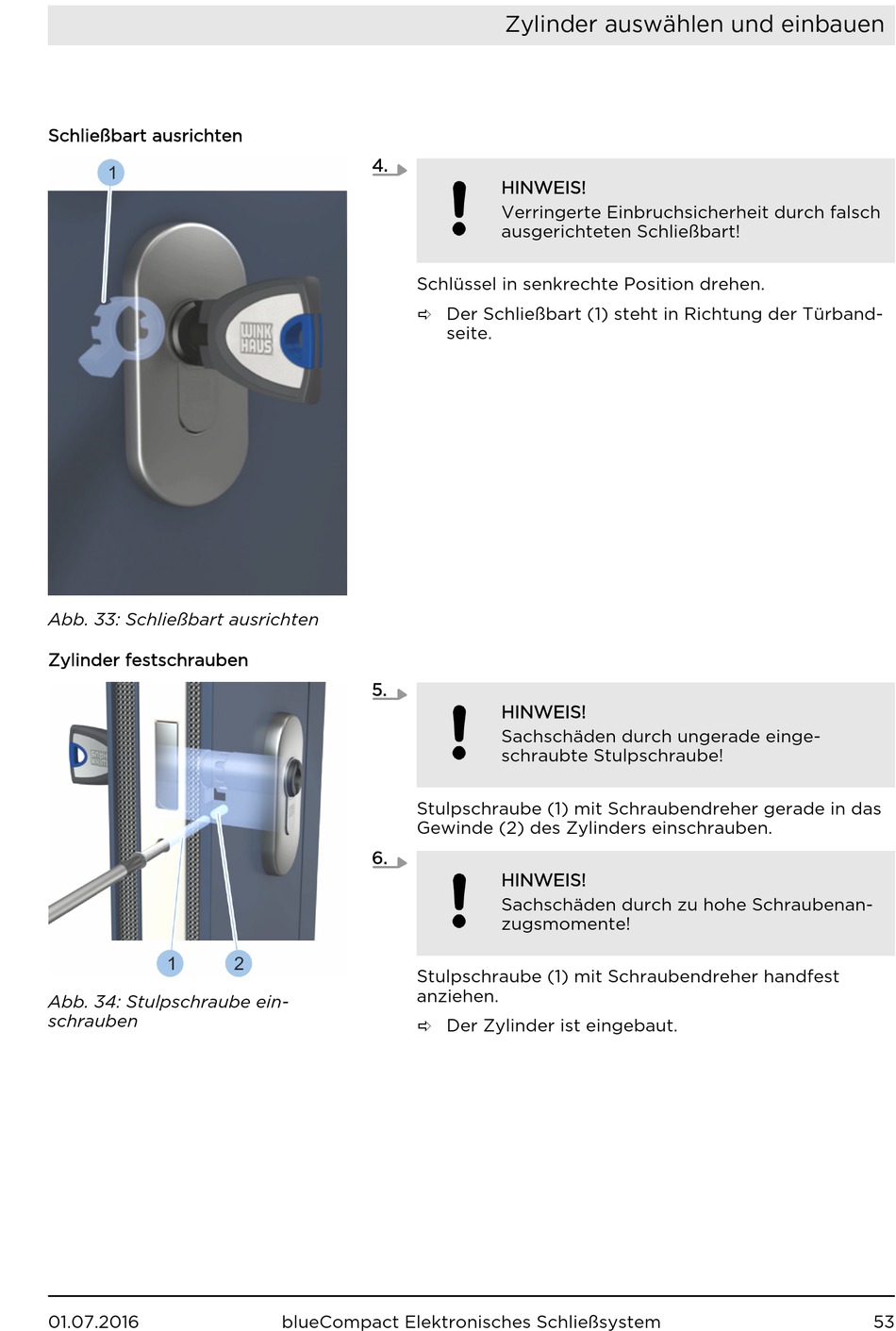

Schließbart ausrichten
Abb. 33: Schließbart ausrichten
Zylinder festschrauben
Abb. 34: Stulpschraube ein-
schrauben
01.07.2016
4.
Schlüssel in senkrechte Position drehen.
ð Der Schließbart (1) steht in Richtung der Türband-
seite.
5.
Stulpschraube (1) mit Schraubendreher gerade in das
Gewinde (2) des Zylinders einschrauben.
6.
Stulpschraube (1) mit Schraubendreher handfest
anziehen.
ð Der Zylinder ist eingebaut.
blueCompact Elektronisches Schließsystem
Zylinder auswählen und einbauen
HINWEIS!
Verringerte Einbruchsicherheit durch falsch
ausgerichteten Schließbart!
HINWEIS!
Sachschäden durch ungerade einge-
schraubte Stulpschraube!
HINWEIS!
Sachschäden durch zu hohe Schraubenan-
zugsmomente!
53
