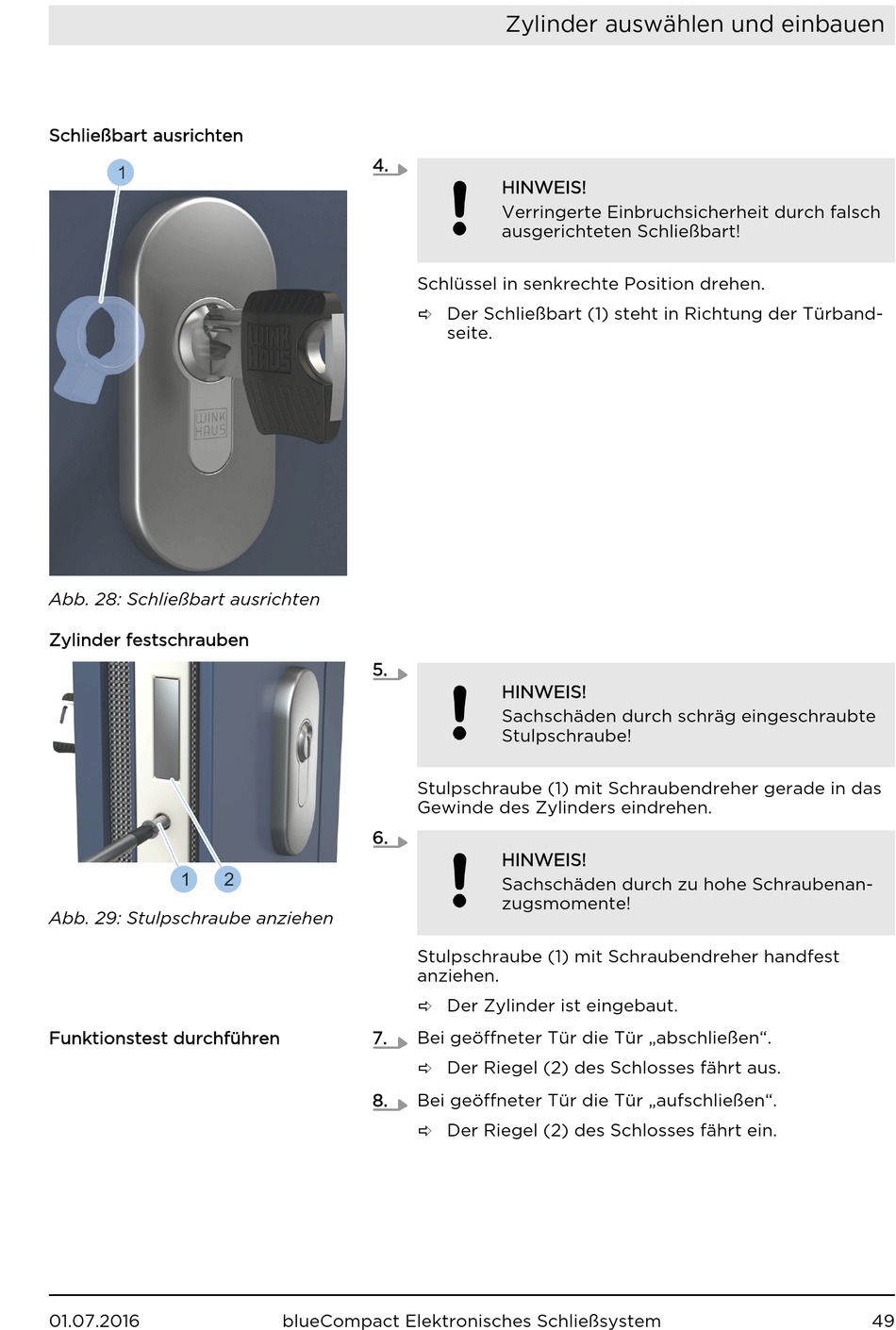

Winkhaus blueCompact Bedienungsanleitung Seite 49

Schließbart ausrichten
Abb. 28: Schließbart ausrichten
Zylinder festschrauben
Abb. 29: Stulpschraube anziehen
Funktionstest durchführen
01.07.2016
4.
Schlüssel in senkrechte Position drehen.
ð Der Schließbart (1) steht in Richtung der Türband-
seite.
5.
Stulpschraube (1) mit Schraubendreher gerade in das
Gewinde des Zylinders eindrehen.
6.
Stulpschraube (1) mit Schraubendreher handfest
anziehen.
ð Der Zylinder ist eingebaut.
7. Bei geöffneter Tür die Tür „abschließen".
ð Der Riegel (2) des Schlosses fährt aus.
8. Bei geöffneter Tür die Tür „aufschließen".
ð Der Riegel (2) des Schlosses fährt ein.
blueCompact Elektronisches Schließsystem
Zylinder auswählen und einbauen
HINWEIS!
Verringerte Einbruchsicherheit durch falsch
ausgerichteten Schließbart!
HINWEIS!
Sachschäden durch schräg eingeschraubte
Stulpschraube!
HINWEIS!
Sachschäden durch zu hohe Schraubenan-
zugsmomente!
49
