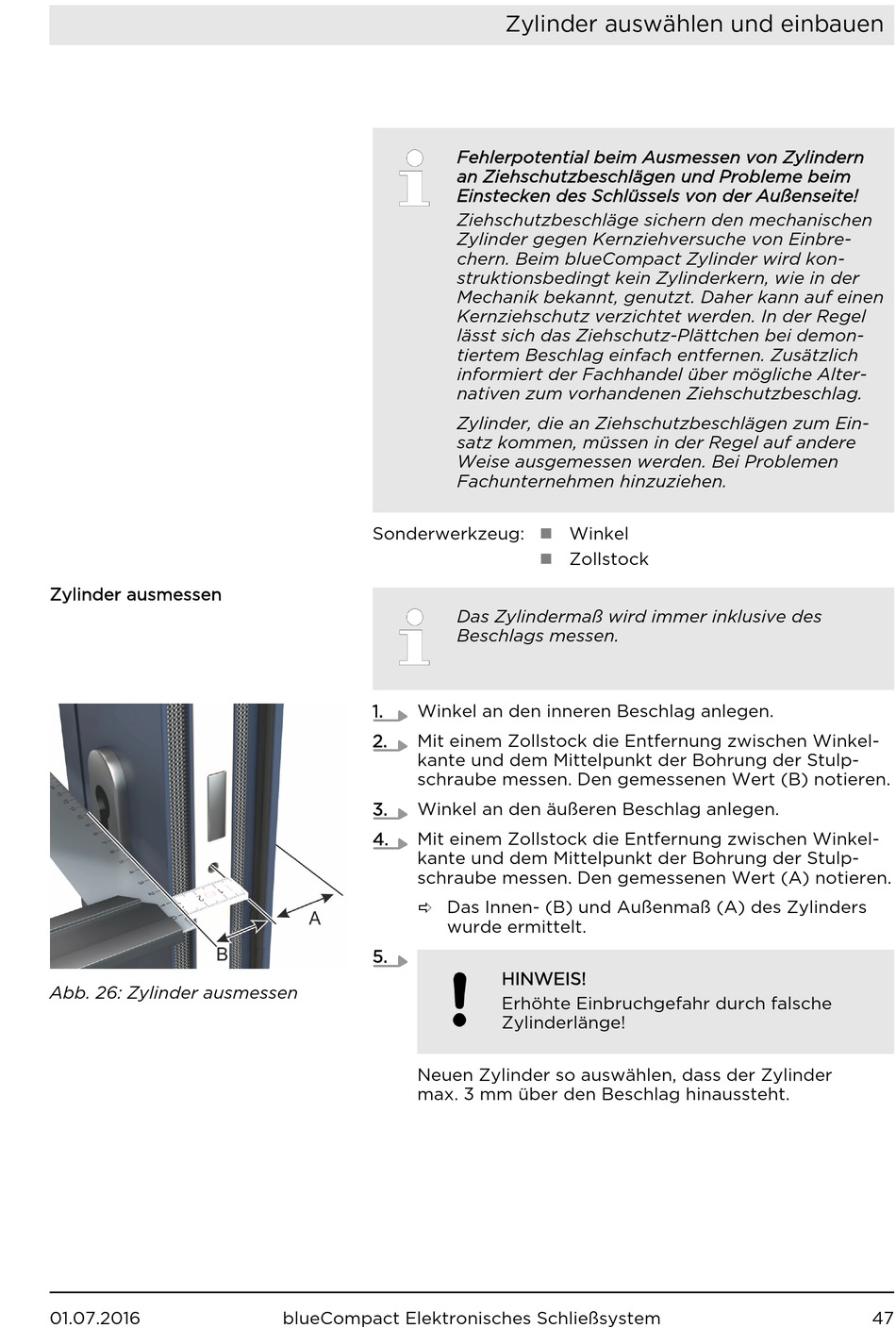

Winkhaus blueCompact Bedienungsanleitung Seite 47

Zylinder ausmessen
Abb. 26: Zylinder ausmessen
01.07.2016
Sonderwerkzeug:
1. Winkel an den inneren Beschlag anlegen.
2. Mit einem Zollstock die Entfernung zwischen Winkel-
kante und dem Mittelpunkt der Bohrung der Stulp-
schraube messen. Den gemessenen Wert (B) notieren.
3. Winkel an den äußeren Beschlag anlegen.
4. Mit einem Zollstock die Entfernung zwischen Winkel-
kante und dem Mittelpunkt der Bohrung der Stulp-
schraube messen. Den gemessenen Wert (A) notieren.
ð Das Innen- (B) und Außenmaß (A) des Zylinders
wurde ermittelt.
5.
Neuen Zylinder so auswählen, dass der Zylinder
max. 3 mm über den Beschlag hinaussteht.
blueCompact Elektronisches Schließsystem
Zylinder auswählen und einbauen
Fehlerpotential beim Ausmessen von Zylindern
an Ziehschutzbeschlägen und Probleme beim
Einstecken des Schlüssels von der Außenseite!
Ziehschutzbeschläge sichern den mechanischen
Zylinder gegen Kernziehversuche von Einbre-
chern. Beim blueCompact Zylinder wird kon-
struktionsbedingt kein Zylinderkern, wie in der
Mechanik bekannt, genutzt. Daher kann auf einen
Kernziehschutz verzichtet werden. In der Regel
lässt sich das Ziehschutz-Plättchen bei demon-
tiertem Beschlag einfach entfernen. Zusätzlich
informiert der Fachhandel über mögliche Alter-
nativen zum vorhandenen Ziehschutzbeschlag.
Zylinder, die an Ziehschutzbeschlägen zum Ein-
satz kommen, müssen in der Regel auf andere
Weise ausgemessen werden. Bei Problemen
Fachunternehmen hinzuziehen.
Winkel
n
Zollstock
n
Das Zylindermaß wird immer inklusive des
Beschlags messen.
HINWEIS!
Erhöhte Einbruchgefahr durch falsche
Zylinderlänge!
47
