Übersicht und Begriffserklärung

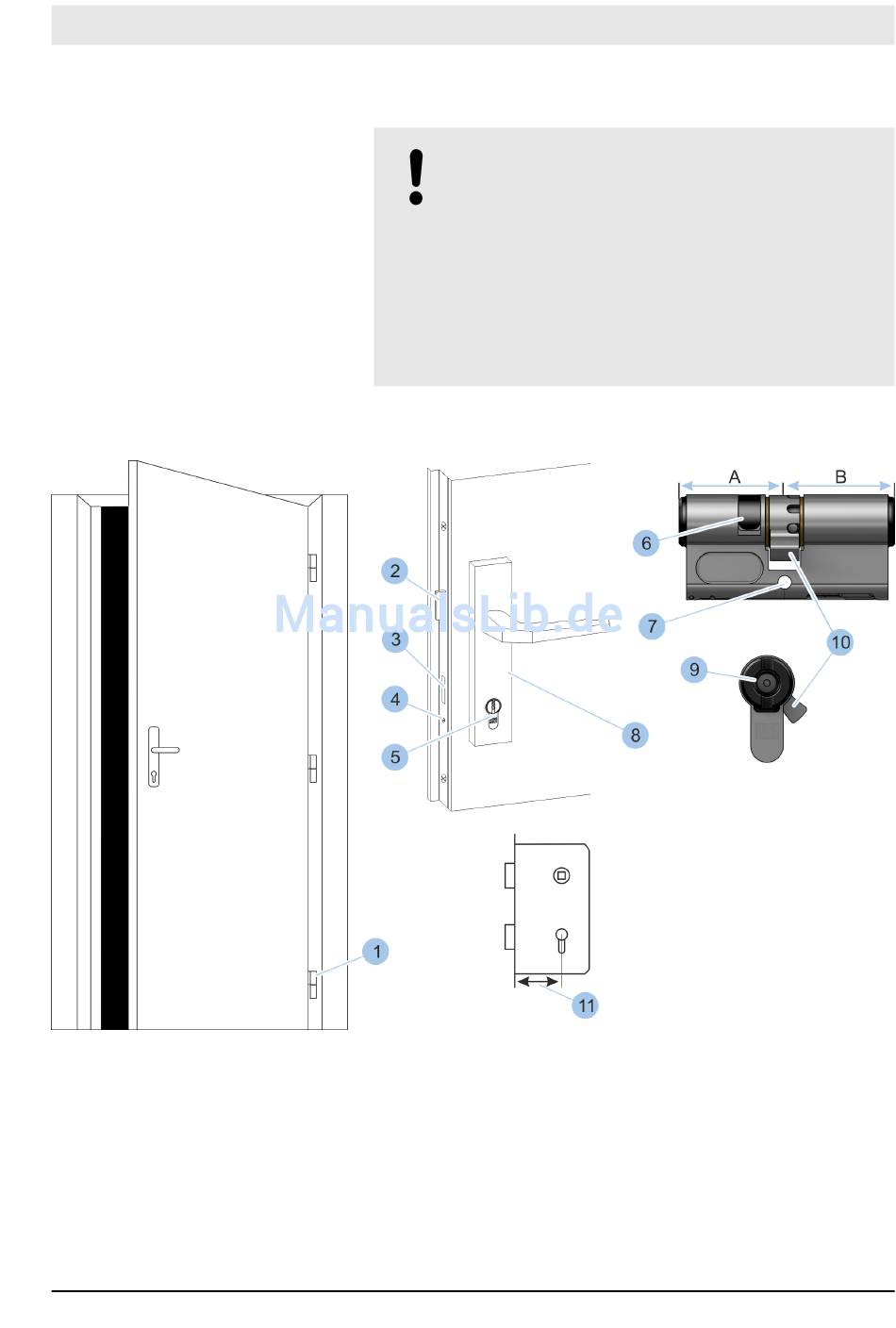

Abb. 20: Überblick Tür
1 Türbänder (= Türbandseite)
2 Falle
3 Riegel
4 Stulpschraube
5 Zylinder
6 Magnetschutz
7 Bohrung für Stulpschraube
01.07.2016 blueCompact Elektronisches Schließsystem
Zylinder auswählen und einbauen
HINWEIS!
Erhöhte Einbruchgefahr durch falschen Zylinder-
einbau!
Wenn der Zylinder nicht mit dem Magnetschutz
zur Außenseite montiert wird, besteht erhöhte
Einbruchgefahr.
– Wenn vorhanden, Zylinder mit dem Magnet-
schutz nach außen montieren.
– Beim Einbau niemals die A- (außen) und B-
Seite (innen) des Zylinders vertauschen.
8 Beschlag
9 Schließkanal
10 Schließbart
11 Dornmaß
A Außenseite
B Innenseite
