HYDRAULISCHE ANSCHLÜSSE
1
2
3
4
5
6
7
6
5
4
8
10
11
14
4
9
5
6
6
12
4
5
3
13
Nach etwa 800 Betriebsstunden die Schrauben des Pumpenkörpers nachziehen und dabei ein Drehmoment von 4
Nm anwenden.
Bei der Durchführung der hydraulischen Anschlüsse ist folgendes zu beachten:
Der FUSSFILTER muss so installiert werden, dass er immer 5-10 cm vom Boden des Behälters entfernt ist,
-
um zu vermeiden, dass eventuell auf dem Boden befindliche Ablagerungen ihn verstopfen und die
Pumpenhydraulik beschädigen könnten.
- Die Installation unter Flüssigkeitshöhe ist immer die beste Form und wird besonders für Pumpen mit geringer
Förderleistung empfohlen, da dadurch alle Füllprobleme gelöst werden.
Die Pumpen werden serienmäßig mit den Ansaug- und Druckschläuchen geliefert, deren Abmessungen an die
-
hydraulischen Eigenschaften der Pumpe angepasst sind. Falls längere Schläuche benötigt werden, muss
sichergestellt sein, dass diese die gleichen Eigenschaften wie die mitgelieferten Schläuche haben.
- Bei Anwendungen im Freien, bei denen sich der DRUCKSCHLAUCH unter direkter Sonneneinstrahlung
befinden kann, empfiehlt sich der Einsatz eines gegen UV-Strahlung geschützten schwarzen Schlauchs.
- Der INJEKTIONSPUNKT sollte sich oberhalb der Pumpe bzw. des Behälters befinden.
- Das zusammen mit der Pumpe gelieferte INJEKTIONSVENTIL muss immer am Ende der Druckleitung des
Dosierflusses installiert werden.
Gefahr eines elektrischen Schlages – diese Pumpe wird mit Erdungskabel und Erdungsstecker geliefert.
Um die Gefahr eines elektrischen Schlages zu reduzieren, stellen Sie sicher, dass diese nur zu einer
einzigen Erdungssteckdose mit richtiger Erdung angeschlossen ist, oder montieren Sie diese auf eine
ES IST NUR AUSSEN ZU BENUTZEN. ENTFERNEN SIE BITTE DIE GUMMIABDECKUNG,
EM00136341

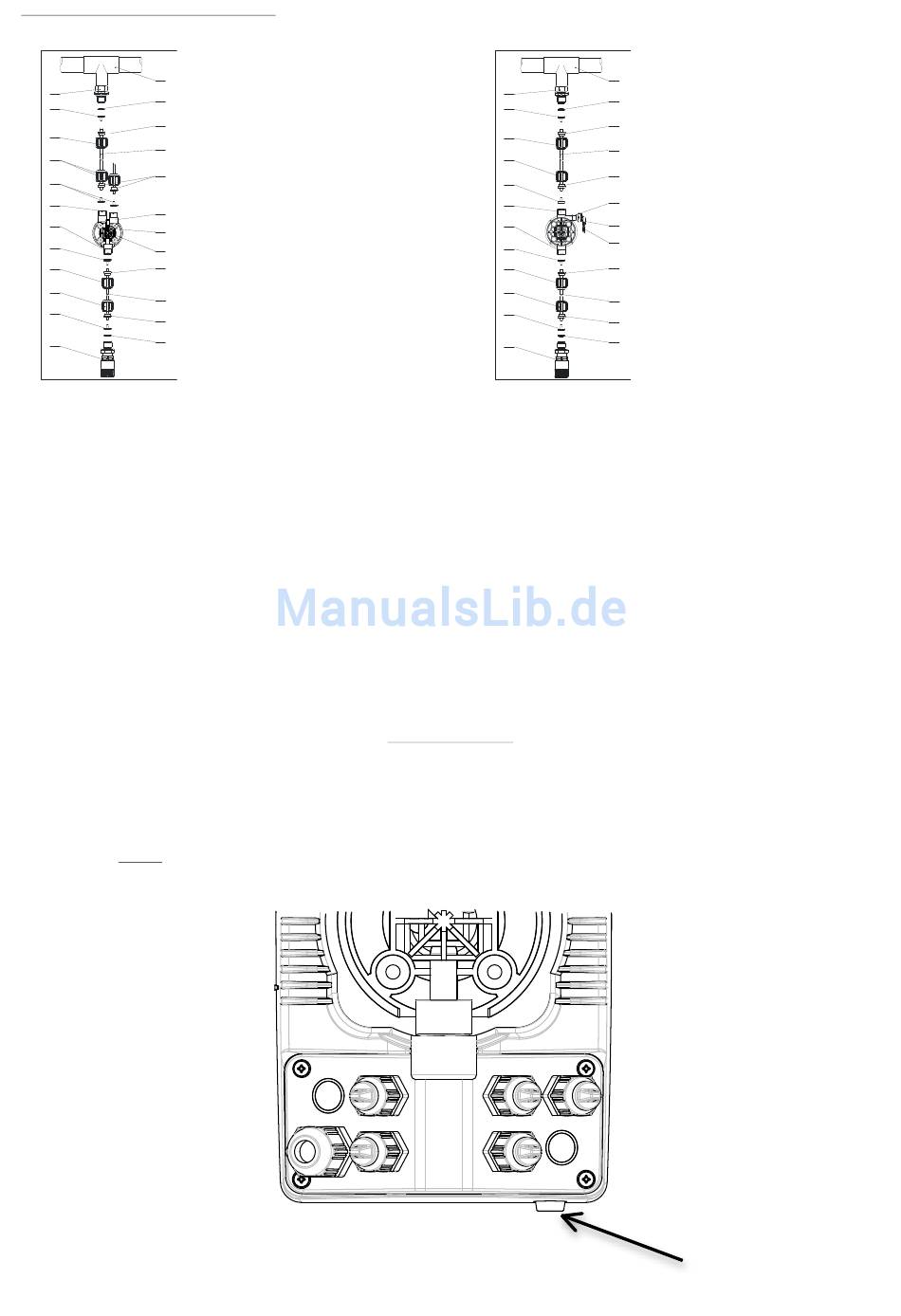

1 – injection point
2 – injection connector
3 – seal
4 – pipe holder
5 – pipe clamp
6 – ring nut
7 – delivery tube
8 – delivery valve
9 – pump head
10 – bleed valve
11 – suction valve
12 – suction tube
13 – foot filter
14 – bleed valve connector
ACHTUNG!
Schaltung, die mit Sicherung für Erdung geschützt wird.
SIEHE BILD UNTEN
rev1.0 DE
1
2
3
4
5
6
7
6
5
4
9
8
10
11
14
4
5
6
6
12
4
5
3
13
1 – injection point
2 – injection connector
3 – seal
4 – pipe holder
5 – pipe clamp
6 – ring nut
7 – delivery tube
8 – delivery valve
9 – pump head
10 – bleed valve
11 – suction valve
12 – suction tube
13 – foot filter
14 – bleed valve connector
GUMMIABDECKUNG
