Las partes en contacto con el líquido han sido escogidas para garantizar una perfecta compatibilidad con la
mayoría de los productos químicos utilizados normalmente. Vista la variedad de los productos químicos presentes
en el mercado, aconsejamos verificar la compatibilidad química entre el producto dosificado y el material en
contacto con el mismo.
MATERIALES QUE COMPONEN LA CABEZA DE LA BOMBA (ESTÁNDAR)
CUERPO: PVDF
VALVULAS: PVDF
ESFERAS:
CERAMICA
MEMBRANA: PTFE
Las bombas se abastecen con los accesorios indispensables para su correcta instalación. En el paquete
encontrará:
Un filtro de fondo, un racor de inyección, un tubo transparente para la aspiración, un tubo transparente para la
conexión de la válvula de purga para la activación manual, un tubo opaco para la conexión de la salida de la
bomba con el punto de inyección, unos tacos para la fijación de la bomba, un soporte para el montaje en la pared
y un conectador para el cable de la sonda de nivel.
LEER LAS SIGUIENTES PRECAUCIONES ANTES DE INSTALAR LA BOMBA O REALIZAR OPERACIONES
ATENCIÓN: RECOMENDAMOS LA INSTALACIÓN DE LA BOMBA EN POSICIÓN VERTICAL PARA
ATENCIÓN: PRODUCTO PARA EMPLEO PROFESIONAL, PARA GENTE EXPERTA.
ATENCIÓN: SEGUIR LAS INSTRUCCIONES DE SEGURIDAD RELATIVAS AL PRODUCTO DOSIFICADO.
Para una instalación sin problemas manejar, instalar y poner en servicio la bomba con cuidado.
SO ÁCIDO SULFÚRICO Todas las bombas se prueban con agua. Para dosificar productos químicos que
- H
2 4
pueden reaccionar con el agua, se deben secar todas las partes internas de la instalación hidráulica. Para
dicho fin es necesario alimentar la bomba y hacerla funcionar a la máxima frecuencia con la válvula de envío
dirigida hacia abajo. Después de unos minutos de trabajo, verificar que ya no salga agua.
- Instalar la bomba en una zona donde la temperatura ambiente no supere los 40ºC y la humedad relativa sea
inferior al 90%. La bomba tiene un grado de protección IP65. Evitar instalar la bomba directamente expuesta a
la luz solar.
- Instalar la bomba de manera que las eventuales intervenciones de inspección o mantenimiento se puedan
realizar fácilmente y después fijarla firmemente para prevenir vibraciones excesivas.
- Verificar que la tensión de alimentación de la instalación sea compatible con la indicada en la etiqueta de la
bomba.
- Si se está inyectando en tubos bajo presión, antes de poner en marcha la bomba, verificar siempre que la
presión de la instalación no supere la presión máxima de trabajo especificada en la etiqueta de la bomba
dosificadora.

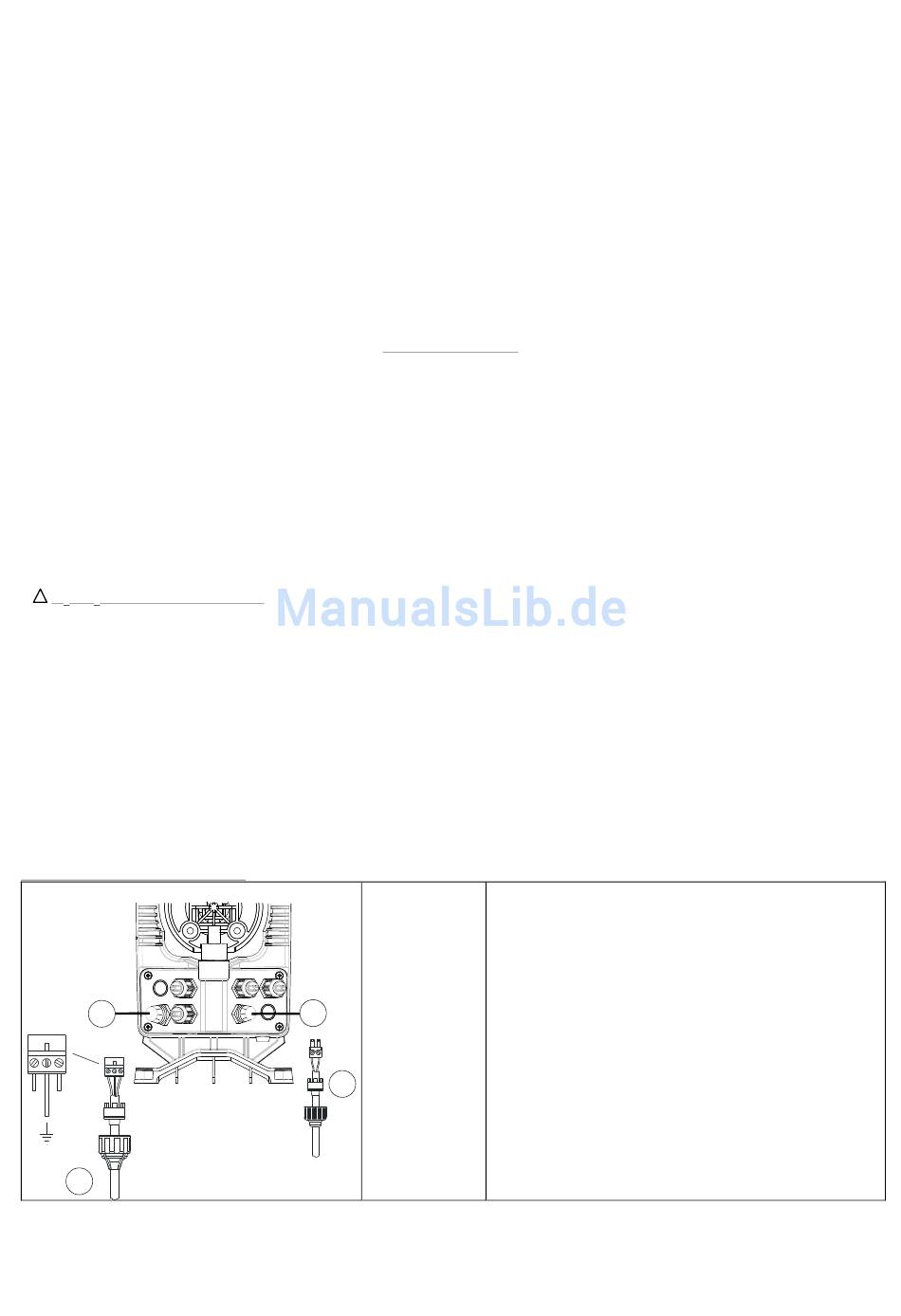

CONEXIONES ELÉCTRICAS
A
H N
A
EM00136341
PRECAUCIONES
DE MANTENIMIENTO SOBRE LA MISMA.
GARANTIZAR EL CORRECTO FUNCIONAMIENTO.
Entrada A =
alimentación
Entrada B =
B
nivel
B
rev.1.0 ES
La bomba se debe conectar con una alimentación
conforme a lo indicado en la etiqueta que se
encuentra en uno de los lados de la bomba, la
inobservancia de los límites establecidos puede
provocar daños a la misma bomba.
La conexión con la línea trifásica 440V se debe
realizar exclusivamente entre fase y neutro, no se
deben realizar conexiones entre fase y tierra.
