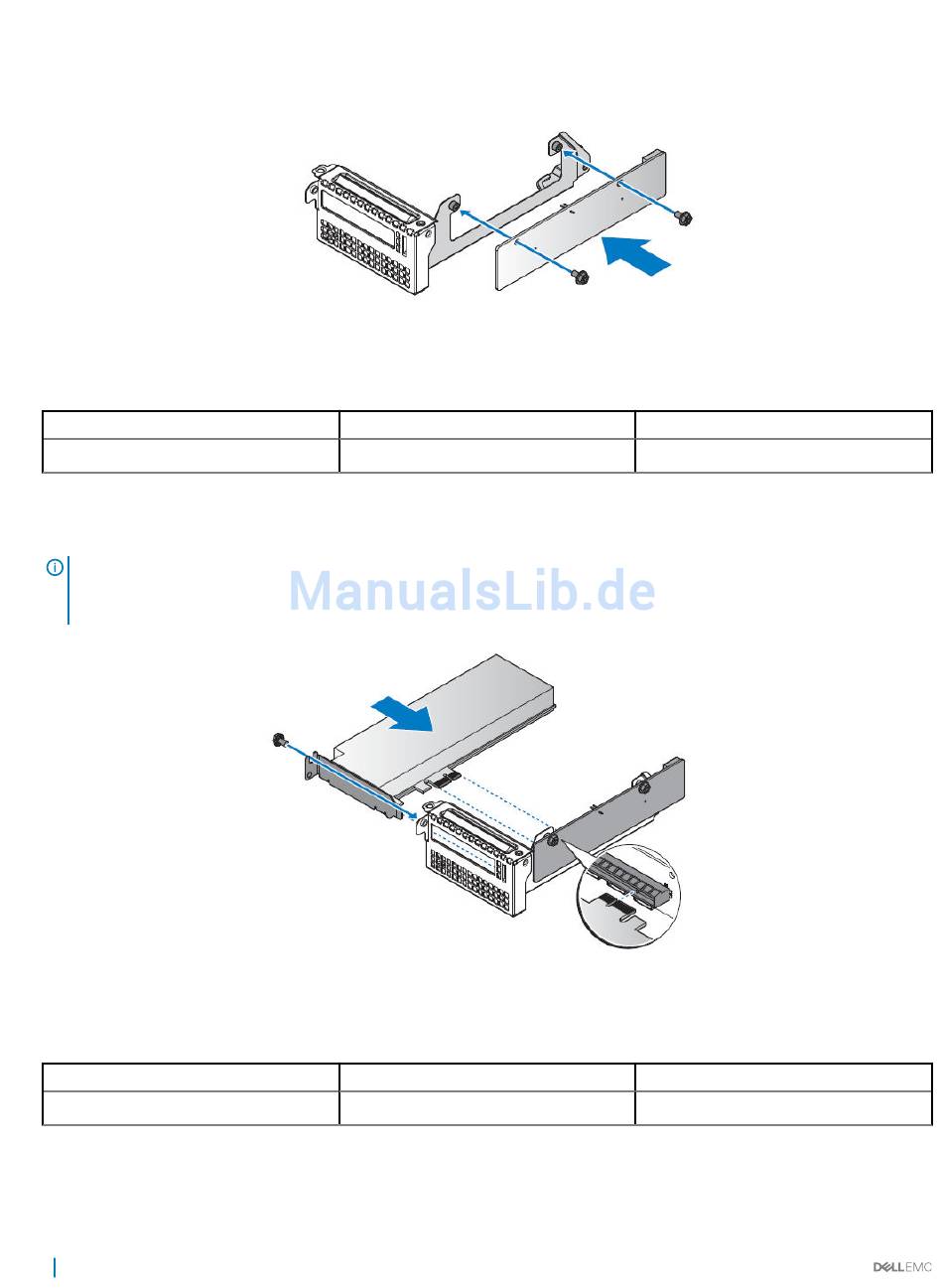

Abbildung 139. Installieren der Riser-Karte auf einer Halterung
Tabelle 78. Material für die Montage
Beschreibung
#6-32-Schraube
5
Richten Sie die NPIO-Karte auf die Riser-Halterung und den Riser-Platinenstecker aus.
6
Setzen Sie die NPIO-Karte in den entsprechenden Anschluss auf der Riser-Platine ein.
7
Befestigen Sie die NPIO-Karte mithilfe der mitgelieferten Schraube.
ANMERKUNG:
Sie müssen über leeren Erweiterungskartensteckplätzen Abdeckbleche installieren, um die FCC (Federal
Communications Commission)-Zertifizierung des Systems aufrechtzuerhalten. Die Abdeckungen halten auch Staub und
Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten.
Abbildung 140. Installieren der Karte NPIO in einer Halterung
Tabelle 79. Material für die Montage
Beschreibung
#6-32-Schraube
8
Richten Sie die NPIO-Kartenbaugruppe auf die Schraubbinder am Gehäuse und den Stecker auf der Serverplatine aus.
9
Drücken Sie die NPIO-Kartenbaugruppe in den Serverplatinenstecker, bis sie vollständig eingesetzt ist.
10
Befestigen Sie die NPIO-Kartenbaugruppe mithilfe der mitgelieferten Schrauben.
182
Installieren und Entfernen von Serverkomponenten
Anzahl
2
Anzahl
1
Drehmoment (lbs/in)
6 ± 0,2
Drehmoment (lbs/in)
6 ± 0,2
