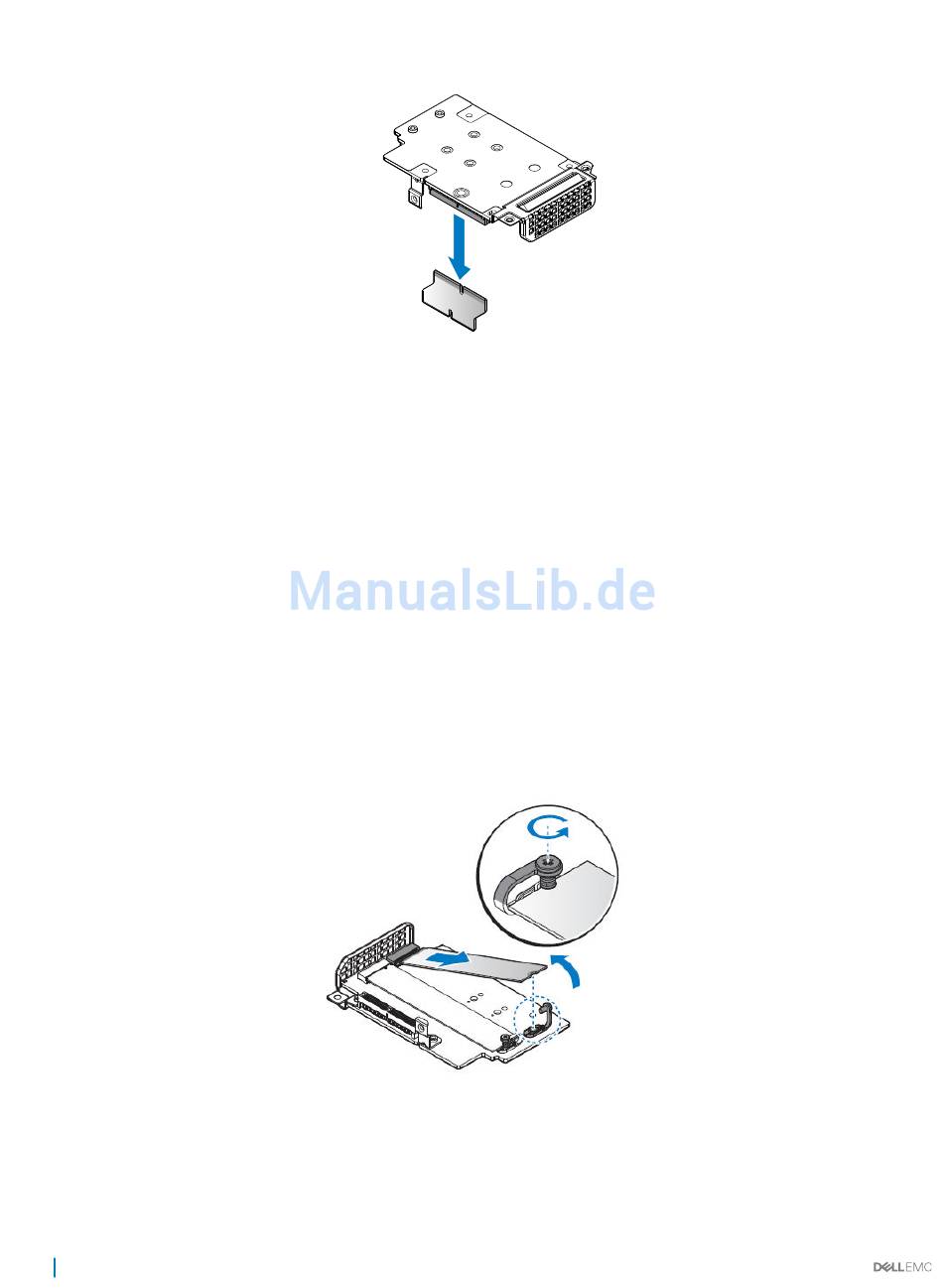

Abbildung 75. Entfernen der Überbrückungsplatine von der Zusatzkarte
4
Drehen Sie die PCIe-M.2-Baugruppe um.
5
Lösen Sie die Schraube, mit der die PCIe-M.2-Karte an der M.2-SSD-Platine befestigt ist.
6
Die M.2-SSD-Platine schnellt nach oben. Greifen Sie die Karte und schieben Sie sie heraus.
Abbildung 76. Entfernen der M.2-SSD-Platine
7
Entfernen Sie die Sicherungsschrauben von der Zusatzkartenhalterung.
8
Entfernen Sie die Stützhalterung und die Steckplatzabdeckung von der PCIe-M.2-Karte.
122
Installieren und Entfernen von Serverkomponenten
