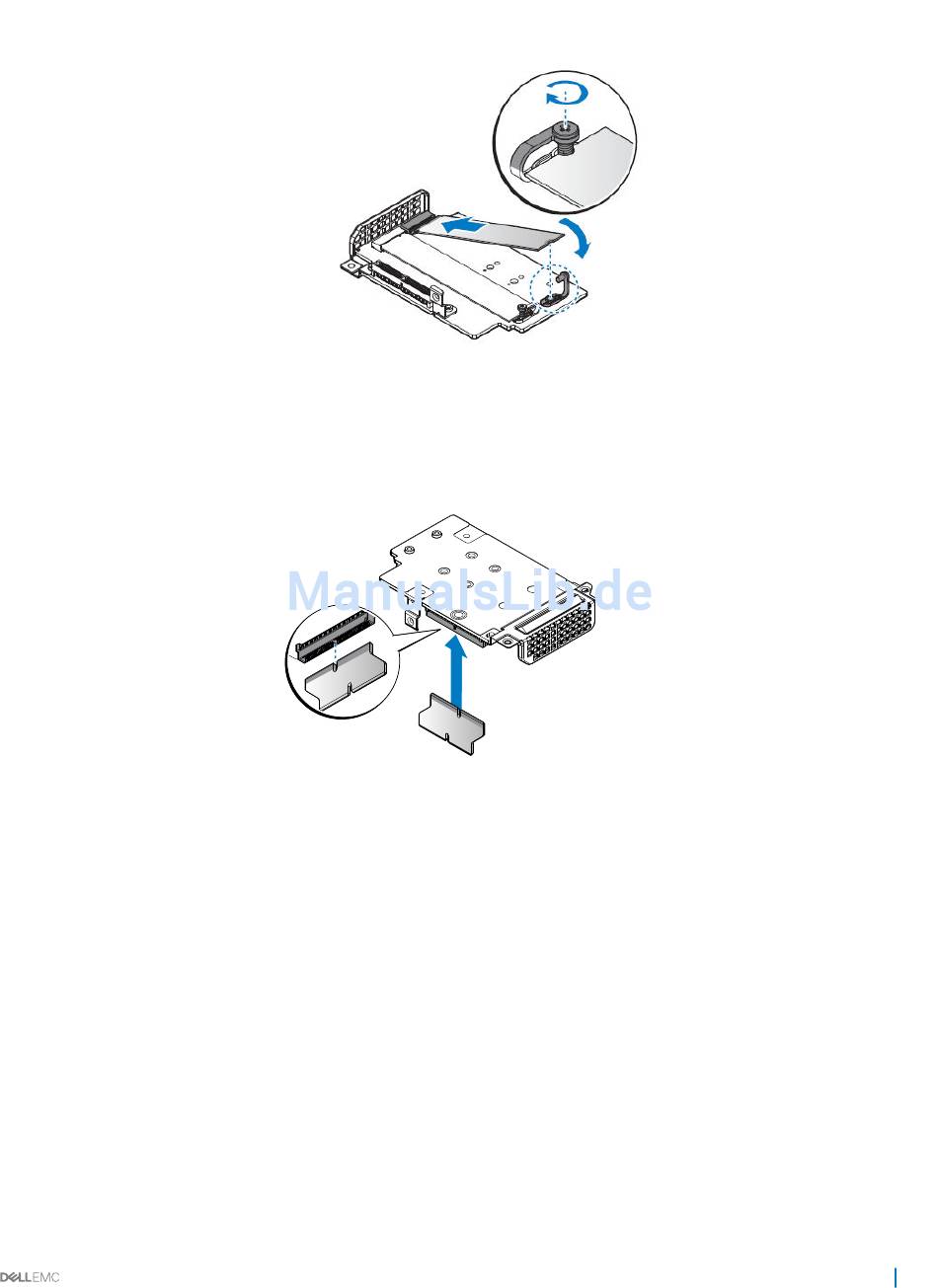

Abbildung 79. Installieren der M.2-SSD-Platine
8
Richten Sie die Überbrückungsplatine auf den PCIe-M.2-Kartenstecker aus.
9
Installieren Sie die Überbrückungsplatine.
Abbildung 80. Installieren der Überbrückungsplatine auf der Zusatzkarte
10
Richten Sie die PCIe-M.2-Kartenbaugruppe auf die Schraubbinder am Gehäuse und den Stecker auf der Serverplatine aus.
11
Drücken Sie die PCIe-M.2-Kartenbaugruppe in den Serverplatinenstecker, bis sie vollständig einrastet.
12
Befestigen Sie die PCIe-M.2-Kartenbaugruppe mithilfe der mitgelieferten Schrauben.
Installieren und Entfernen von Serverkomponenten
125
