Sbloccare il motoriduttore nel modo indicato in fig.2 e portare il cancello in completa apertura.
Appoggiare un elemento di cremagliera al pignone, e fissare lo stesso con viti e distanziali al cancello.
Spostare manualmente il cancello portando il pignone in corrispondenza dell'ultimo distanziale.
Fissare l'elemento di cremagliera definitivamente.
fig.9

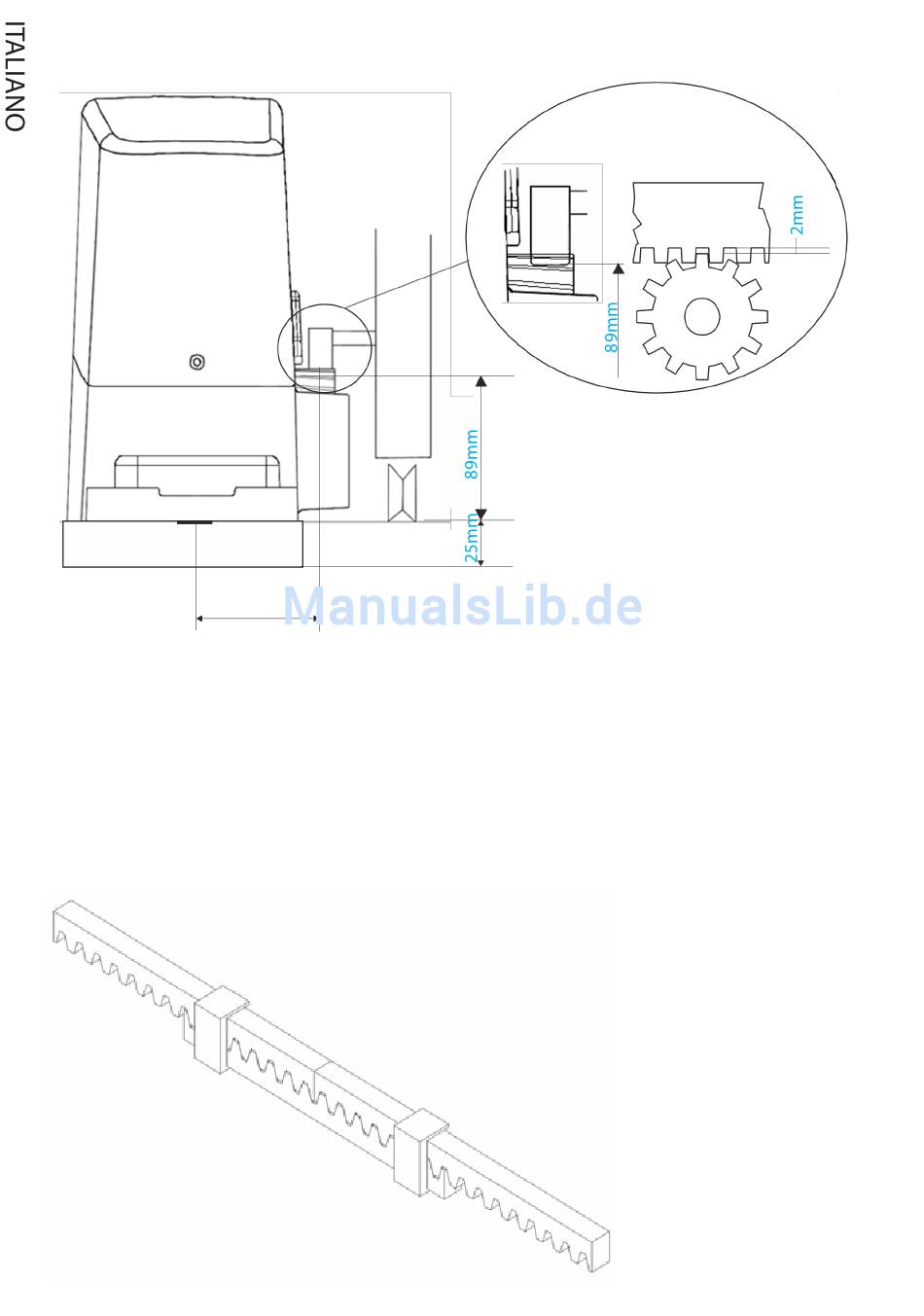

FISSAGGIO CREMAGLIERA

fig.8
90mm
Per un corretto posizionamento degli altri elementi e garantire la loro
rettilineità, è necessario utilizzare un elemento di cremagliera usan-
dolo come appoggio e riferimento (fig.9). Bisogna garantire inoltre
un'aria fra cremagliera e pignone di 2 mm così da non far gravare il
peso del cancello sul pignone del motoriduttore
(come in fig.8).
