SUN
Motoriduttori per cancelli scorrevoli
Gear-motor for sliding gates
Motoreducteur pour coulissants
Motorreductores para puertas correderas
Getriebe für Schiebetore
Motorredutores para portões de correr
Napęd silnikowy do bram przesuwnych
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Key Automation SUN series
Inhaltszusammenfassung für Key Automation SUN series

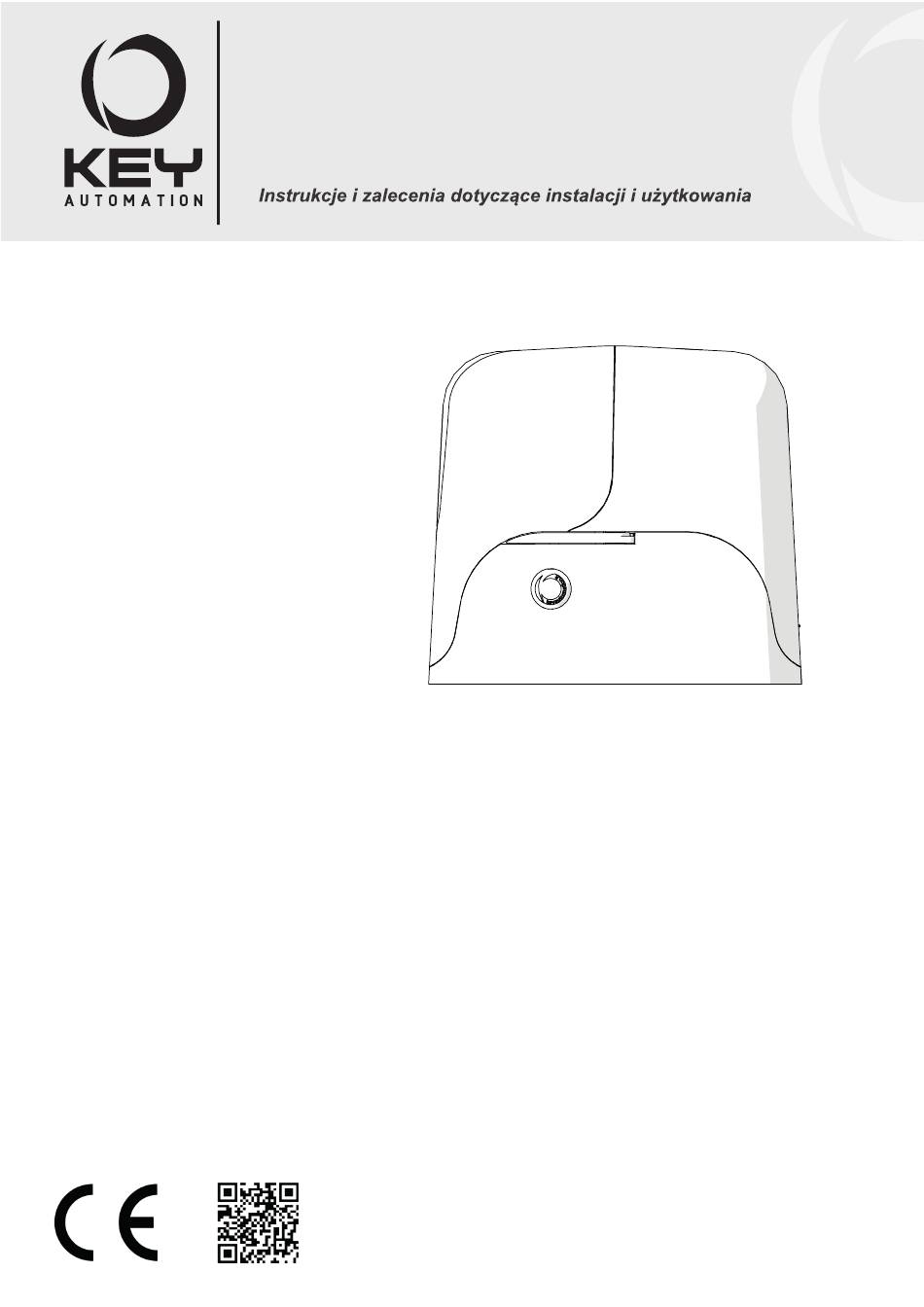

- Seite 1 Istruzioni ed avvertenze per l’installazione e l’uso Instructions and warnings for installation and use Instructions et avertissements pour l’installation et l’usage Instrucciones y advertencias para su instalación y uso Anleitungen und Hinweise zu Installation und Einsatz Instruções e advertências para a instalação e utilização Motoriduttori per cancelli scorrevoli Gear-motor for sliding gates Motoreducteur pour coulissants...
- Seite 22 INHALTSVERZEICHNIS Sicherheitshinweise S. 23 Produkteinführung S. 24 Produktbeschreibung S. 24 Modell und technische Merkmale S. 24 Vorabkontrollen S. 24 Produktinstallation S. 25 Installation S. 25 Befestigung der Bodenplatte S. 25 Entriegeln des Getriebemotors S. 25 Befestigung der Platte S. 25 Montage der zahnstange S.
-
Seite 23: Sicherheitshinweise
Die einzelnen Komponenten der Automatisierung dürfen nicht in den. Wasser oder andere Flüssigkeiten getaucht werden. Bei der In- KEY AUTOMATION behält sich vor, diese Anweisungen notfalls stallation darauf achten, dass keine Flüssigkeit ins Innere der Vor- zu ändern; diese Anweisungen und/oder eine neuere Version richtungen dringt. -
Seite 24: Produkteinführung
2 - PRODUKTEINFÜHRUNG 2.1 - Produktbeschreibung Die Getriebemotoren SUN sind für die Installation in Schiebetor-An- schen Angaben auf Schiebetore montiert zu werden. triebsanlagen mit einer Stromversorgung von 24 Vdc und 230 Vac Die Verwendung der Getriebemotoren für andere Anwendungen als den oben angegebenen ist verboten. -
Seite 25: Produktinstallation
4 - PRODUKTINSTALLATION 4.1 - Installation ù Getriebemotoren (1) ACHTUNG ! Fotozellen (2) Säulen für Fotozellen (3) Der Installateur muss prüfen, dass der auf dem Antrieb ange- Blinkleuchte mit integrierter Antenne (4) gebene Temperaturbereich für die Position, an der er installiert Schlüsselwahlschalter oder digitale Tastatur (5) werden muss, geeignet ist. -
Seite 26: Test Und Inbetriebnahme Der Automation
5 – TEST UND INBETRIEBNAHME DER AUTOMATION Die Endabnahme der Anlage muss von einem qualifiziertem Tech- muss, insbesondere entsprechend EN12445, welche die Testme- niker durchgeführt werden, der alle von der entsprechenden Norm thoden für Automationen von Türen und Tore enthält. geforderten Proben bzgl. -
Seite 37: Images
6 - IMAGES Fig. 1 IT - Dimensioni d’ ingombro DE - Abmessungen EN - Space dimensions PT - Dimensões globais FR - Dimensions d’encombrement PL - Wymiary ES - Dimensiones Fig. 2 IT - Installazione tipica DE - Typische Installation EN - Typical Installation PT - Instalação típica FR - Installation type... - Seite 42 NOTE...
- Seite 43 NOTE...
