BEFESTIGUNG DER ANSCHLÄGE

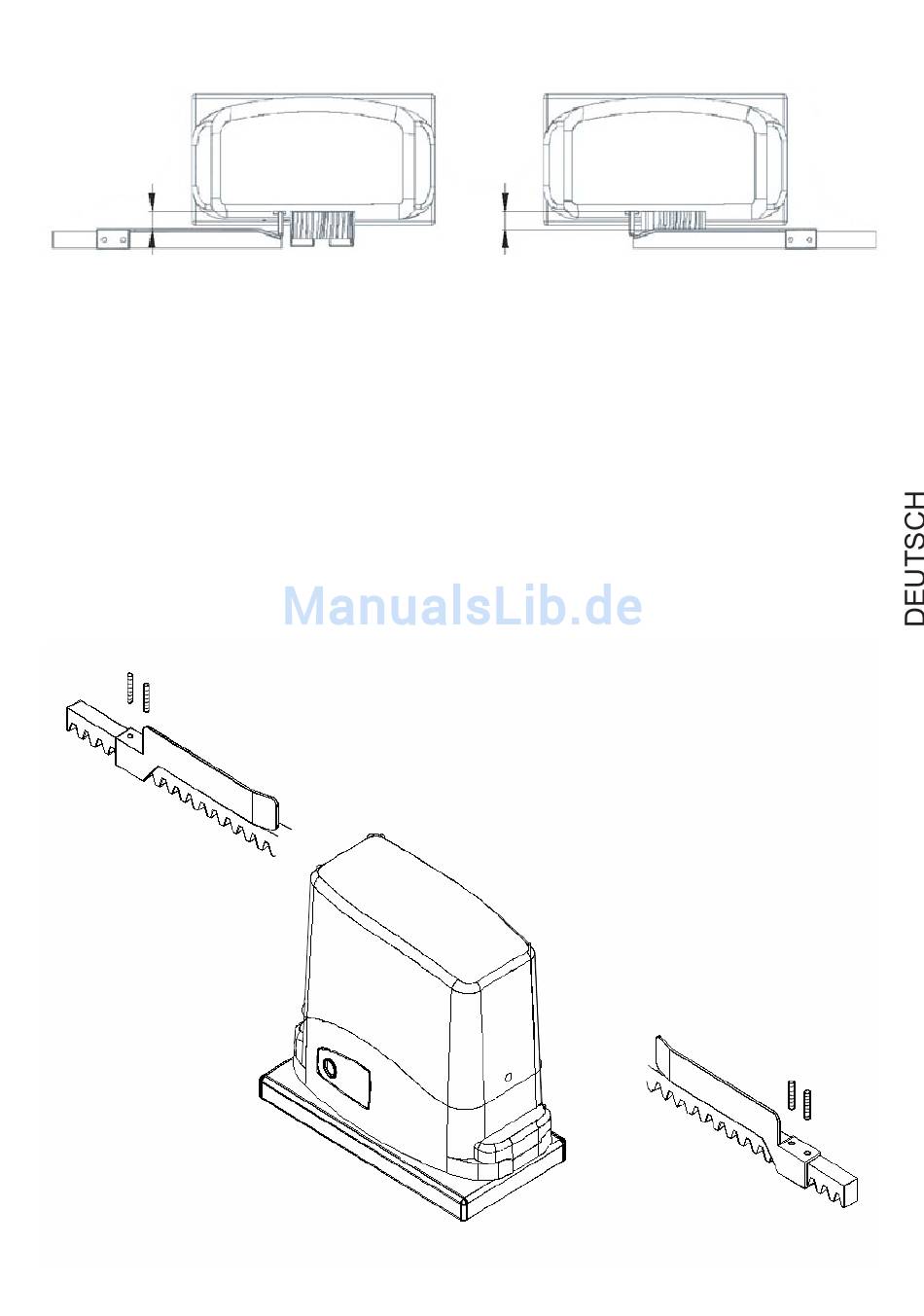

fig.10
Das Tor muss mit Anschlägen zur Begrenzung der Öffnungs- und
Schließbewegung ausgestattet sein, um ein Entgleisen zu verhindern.
Die Position des Anschlags ist so zu wählen, dass die Anschlagbügel keinesfalls gegen den Ritzel stoßen.
Das Tor von Hand in Öffnungsstellung bringen und - je nach seinem Gewicht - einen Freiraum von 30 bis
50 mm zwischen Tor und Anschlag belassen.
Den Anschlagbügel mit Stiften befestigen (Bild 11), so dass der Mikro-Endschalter gedrückt wird (Bild 10).
Diesen Vorgang auch bei geschlossenem Tor ausführen.
fig.11
