Tablero De Conjunto; Controles Preliminares - Key Automation TURBO 40 Bedienungsanleitung

4
6 10 8
5
Antes de pasar a la instalación se aconseja efectuar los controles y las operaciones siguientes:
1. La estructura de la reja debe ser sólida y adecuada.
2. Durante la carrera, la reja no debe tener inclinaciones laterales excesivas.
3. El sistema de ruedas/riel inferior y de rodillos/guía superior debe funcionar sin fricciones excesivas.
4. Para evitar el descarrilamiento de la reja hay que instalar los topes del sistema corredero, tanto en la
apertura como en el cierre y un segundo rodillo/guía superior en conformidad con la normativa vigente.
5. En las rejas ya existentes eliminar la posible cerradura manual.
6. Llevar a la base de la reja los canales de aducción de los cables de alimentación (Ø25-50 mm) y de co-
nexión exterior (fotocélula, luz parpadeante, selector con llave, etc.).

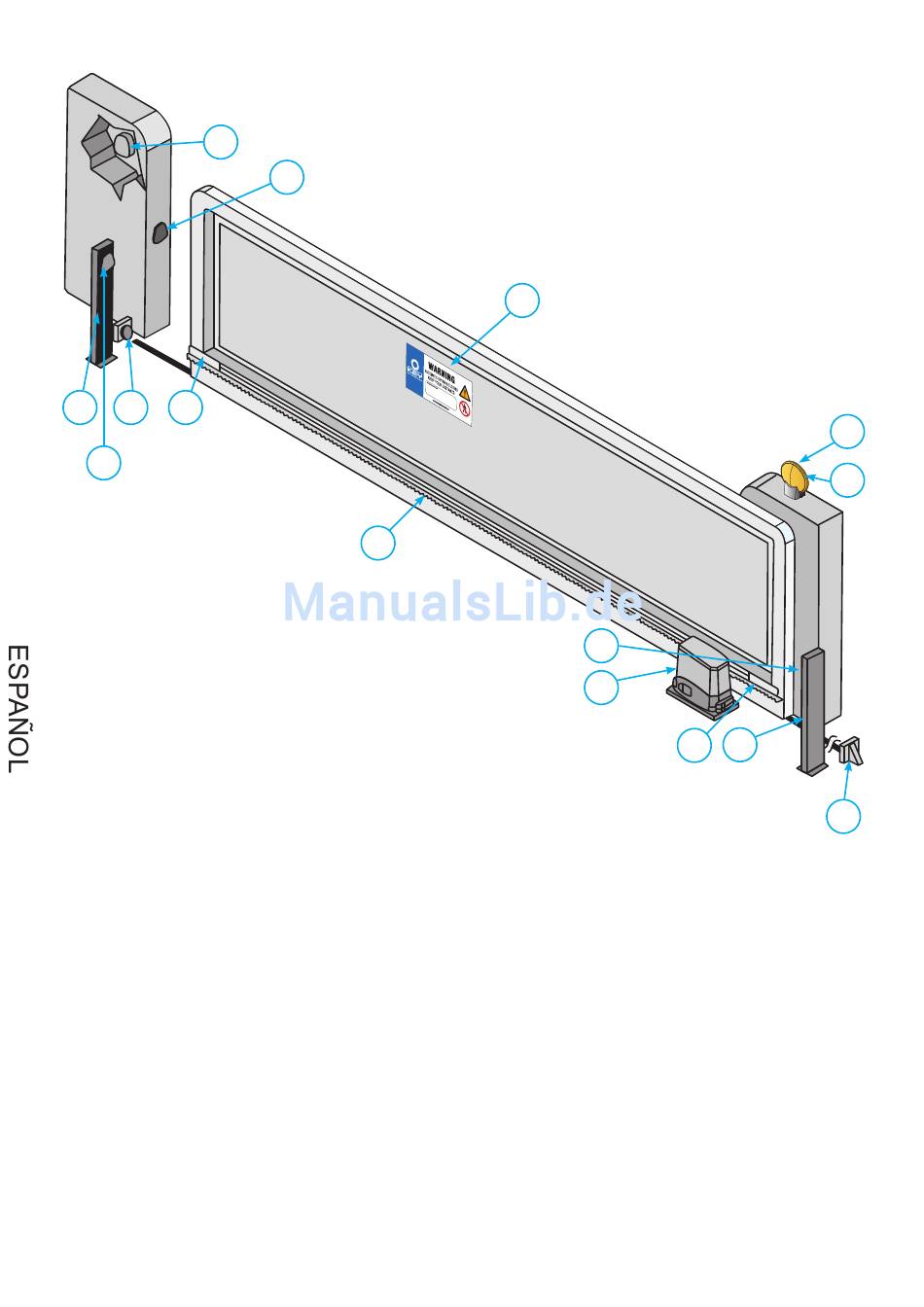

FIGURA DE CONJUNTO
5
7

CONTROLES PRELIMINARES

44
1) Motorreductor
2) Luz parpadeante
3) Antena
4) Selector con llave
5) Fotocélula
6) Columna
7) Cremallera
8) Fin de carrera
9) Letrero de aviso
10) Topes
9
5
1
8
3
2
6
10
