9
2
3
6
4
9
8
38C-1071

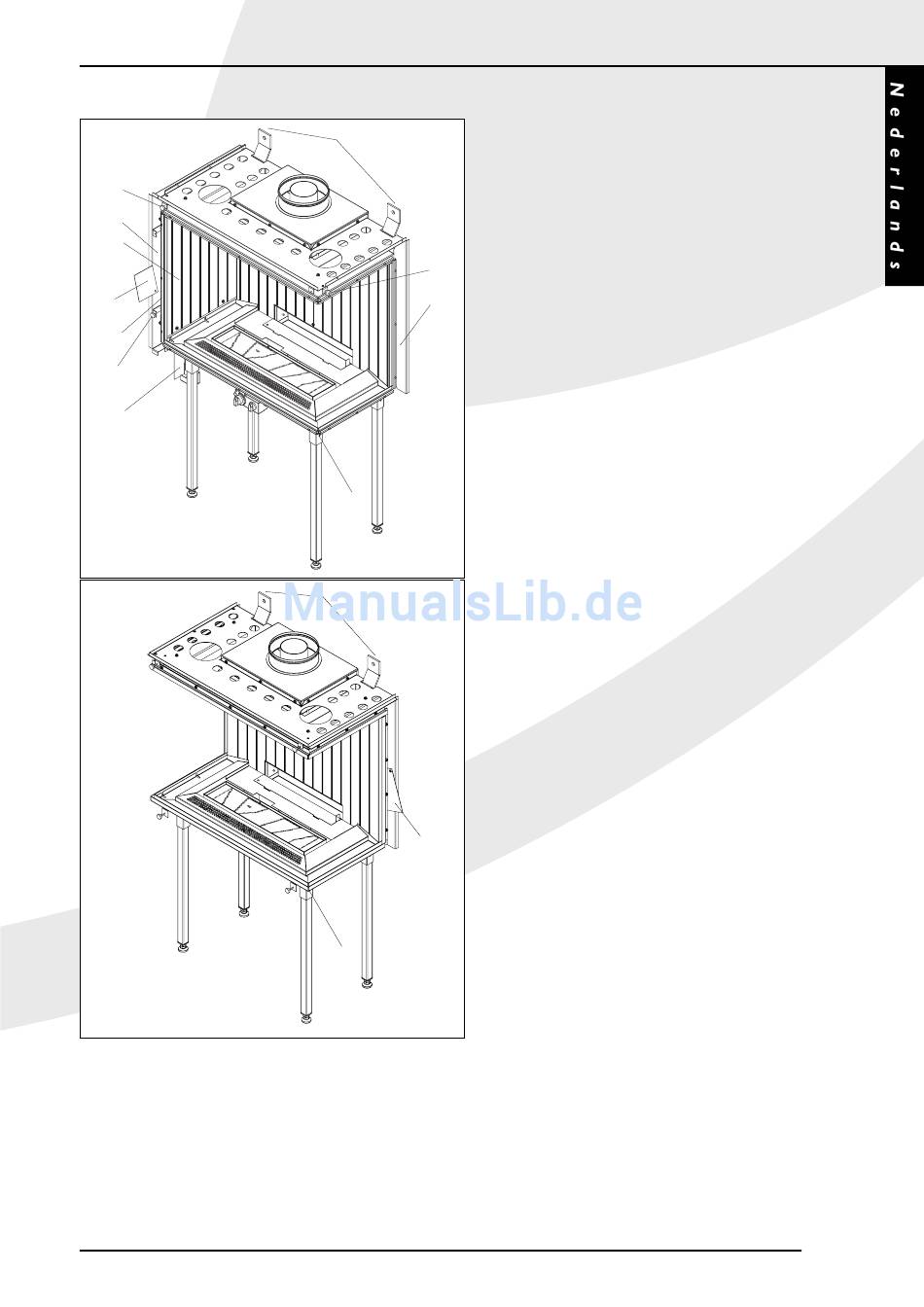

fig. 1a
38C-1087
fig. 1b
5
9
1
7
5
6
7
3
INSTALLATIEVOORSCHRIFT
Saxo scenic
De magneten voor het bevestigen van het frontpaneel
worden los meegeleverd.
Plaats de 4 magneten onder en boven aan de voorkant.
Saxo/Saxo scenic
Plaats vervolgens het toestel op de gewenste plaats.
Het is niet toegestaan om het toestel op een dichte plaat
te zetten zonder dat de poten worden gebruikt. Indien
men het toestel toch zonder poten wilt plaatsen moet
men deze op een plaat zetten met gaten voor beluchting.
Als men dit niet doet, wordt het gasregelblok en de
ontvanger veel te warm.
Houd in de boezem enige ruimte rondom het toestel
zodat de warmte weg kan.Voor een goede warmteaan-
en afvoer, dient de boezem boven voldoende ontlucht
te worden. Na het plaatsen moet het toestel met de
wandbeugels (5) en bijgeleverde twee keilhulzen aan de
wand worden bevestigd, (zie fig. 1).
Monteer het bakje voor de ontvanger (8) aan de
afdekplaat achter/zij (2), zie figuur 1.
Sluit het toestel aan.
De bougiekabel is voor produktie opgerold omdat deze
1200 mm lang is. Na installatie moet de bougiekabel
worden afgewikkeld om lekkage en slecht funktioneren
van de ontsteking te voorkomen.
Maak een boezem volgens figuur 2.
Saxo
Figuur 2a is voor opbouw en figuur 2b is voor inbouw,
afhankelijk of u een linkerruit of een rechterruit heeft.
Saxo scenic
Figuur 2c is voor opbouw en figuur 2d is voor inbouw.
Ook heeft DRU hiervoor boezems is haar programma.
Ventilatie element LUX
Voor een goede warmteaan- en afvoer, dient de boezem
voldoende ontlucht te worden. Een ventilatie element,
ventilatie element LUX, is bij uw installateur te bestellen.
Het ventilatie element dient voor ontluchting van de
boezem.
Saxo
