9
2
3
6
4
9
8
38C-1071
38C-1087
• La plaque arrière/de côté au coin à gauche, (2).
• Cloison profilée sur le côté gauche, (3).
• La pièce latérale à gauche de la chambre à combustion,
(4).
• Placez les aimants en mettant celui de gauche sur le côté
et celui de droite sur le devant.
• Remettez les éléments suivants en place au moyen des vis
parker.
5
7

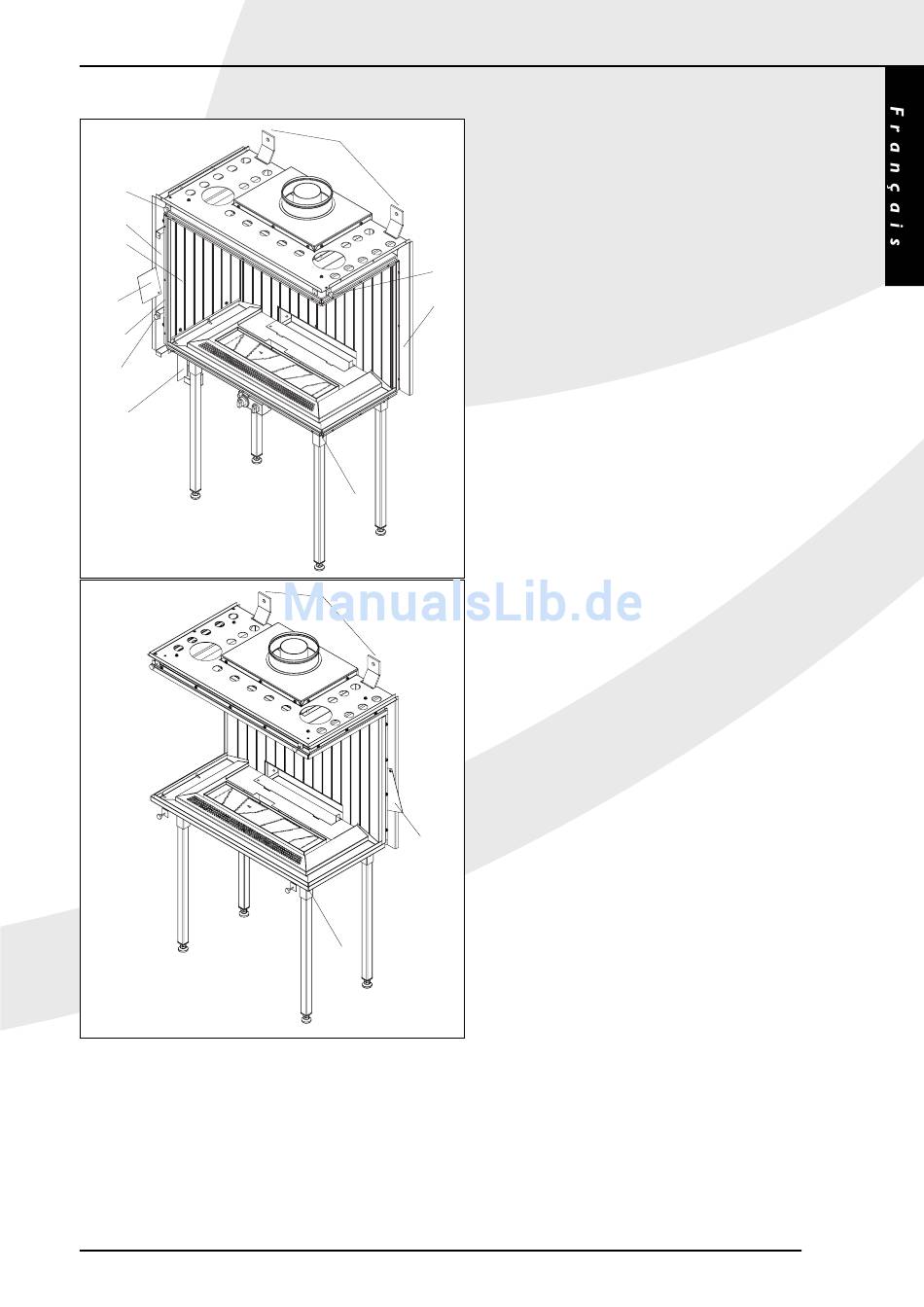

fig. 1a
5
6
7
fig. 1b
INSTRUCTIONS D'INSTALLATION
• La pièce latérale à droite de la chambre de combustion,
(4).
• La cloison profilée sur le côté droit, (3).
• La plaque arrière/de côté au coin droit, (2).
• La plaque arrière sur le côté gauche, (1).
Si vous avez acheté une façade avec un ouvrage intérieur à
vitre sur le côté droit, alors que l'ouvrage intérieur est
conçu pour une vitre sur le côté gauche, il vous faut tout
d'abord modifier l'ouvrage intérieur comme indiqué
9
précédemment, mais alors en l' inversant.
1
Saxo scenic
Les aimants servant à fixer le front sont fournis
séparément.
Placer les 4 aimants en-dessous et au-dessus du panneau
de façade.
Saxo/Saxo scenic
Placez ensuite l'appareil à l'endroit souhaité.
Il n'est pas autorisé de placer l'appareil sur une plaque
compacte sans utiliser les pattes. Au cas où l'on voudrait
néanmoins placer l'appareil sans les pattes, il faut alors le
disposer sur une plaque trouée permettant à l'air de
circuler. Si l'on ne prend pas cette précaution, le bloc de
réglage du gaz et le récepteur accumuleront trop de
chaleur. Conservez un peu d'espace autour de manteau
pour permettre l'évacuation de la chaleur. Pour s'assurer
d'une bonne arrivée et évacuation de la chaleur, il faut que
le manteau au-dessus soit suffisamment purgé et ventilé.
Après installation, l'encastré doit être fixé au mur à l'aide
des collets (5) et des deux douilles a expansion fournis
(voir schéma 1). Montez le boîtier du récepteur (8) sur la
plaque arrière/de côté (2), voir schéma 1. Raccordez
l'appareil. Le cable de bougie est enroulé pour des besoins
de fabrication car il mesure 1200 mm.
Lors de l' installation de l'appareil, veillez à dérouler le
cable complètement de façon à éviter des pertes ou un
mauvais fonctionnement de l'allumage. Faites un manteau
comme indiqué schéma 2.
Saxo
Le schéma 2a correspond à une installaton en avancée et
le schéma 2b à un encastrement, en fonction de la position
de la vitre, à droite ou à gauche.
Saxo scenic
Le schéma 2c correspond à une construction en relief et
le schéma 2d à une construction encastrée. DRU propose
également des linteaux pour ces modèles.
Élément de ventilation LUX
Le manteau doit être suffisamment ventilé pour permettre
une bonne circulation de la chaleur.Vous pouvez à cet effet
commander un élément de ventilation LUX auprès de
votre installateur.
45
Saxo
