Instellingen restrictieschuif, remplaat en
smoorring
Om een goede werking van
38
31
het toestel te waarborgen
dient men enkele handelingen
te verrichten zodat het toestel
optimaal wordt afgesteld op het klantspecifieke
pijpensysteem.
43 2
38c-1075
fig. 5

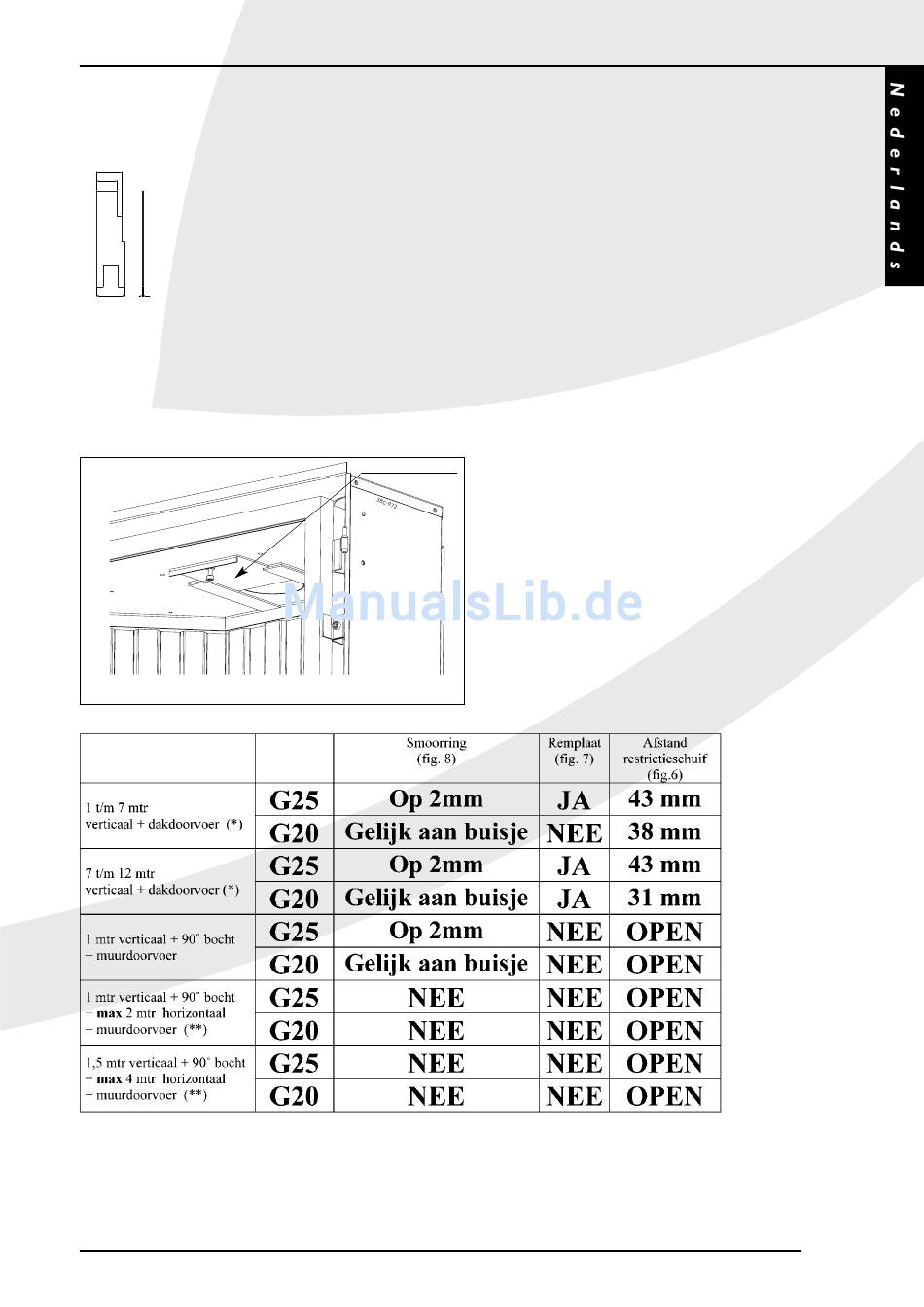

De restrictieschuif en de remplaat zijn los meegeleverd en
moeten in het toestel worden geplaatst zoals aangegeven
in fig. 6 en fig. 7.
Met behulp van de bijgeleverde afstelmal (fig. 5) kan de
schuif op de juiste maat afgesteld worden. Na het afstellen
kan de restrictieschuif vastgezet worden met de inbusbout.
(*) Let op: De maximale verticale pijplengte is 12 meter.
(**) Let op dat de maximale horizontale lengte niet wordt overschreden.
In figuur 4 is geïllusteerd hoe de totale lengten moeten worden berekend.
Restrictieschuif
fig. 6
INSTALLATIEVOORSCHRIFT
De smoorring kan ingesteld worden door eerst de
vermiculietbak te verwijderen, (fig. 7).
Met behulp van het vorkje aan de afstelmal, kan de
smoorring op 2 mm afgesteld worden.
Remplaat plaatsen: indien nodig kan de remplaat in de
vermiculietbak gehaakt worden als in figuur 7.

Aansluiting van de gastoevoer

Het toestel wordt standaard geleverd met een 40 cm lange
flexibele RVS gasaansluiting met nippel G3/8" om een
snelle en eenvoudige installatie mogelijk te maken. Gebruik
in de toevoerleiding een gekeurde aansluitkraan met
koppeling (voor België moet deze B.G.V. gekeurd zijn).
Verder geldt:
• Ontlucht de toevoerleiding voordat het toestel wordt
vastgekoppeld.
• De bedieningskraan mag niet verdraaid worden bij het
aansluiten aan de gastoevoerleiding.
• Vermijd spanningen op de bedieningskraan en leidingen.
• Controleer de aansluitingen op gasdichtheid.

Bougiekabel

De bougiekabel is voor produktie opgerold omdat deze
1200 mm lang is. Na installatie moet de bougiekabel
worden afgewikkeld om lekkage en slecht funktioneren van
de ontsteking te voorkomen.
