INSTALLATIEVOORSCHRIFT
3
breng de klemband(en) aan. De blauwe rubber ring zorgt
voor voldoende afdichting van het verbrandingsgas
afvoersysteem.
• Plaats hierop de bocht en eventuele horizontale
concentrische pijpen en maak deze ook gasdicht.
• Sluit de geveldoorvoer aan op de bocht of horizontale
pijplengte en zorg dat deze ook gasdicht wordt afgesloten.

Dakdoorvoer met concentrische pijpen

Een dakdoorvoer kan op elk punt van het dak uitmonden,
eventueel met een versleping naar de nok. De
dakdoorvoer wordt afhankelijk van één van bovenstaande
mogelijkheden geleverd met een plakplaat voor een plat
dak of een universeel verstelbare pan voor een schuin dak.
• Bepaal de plaats van het toestel en van de plaats van de
dakdoorvoer.
• Maak op de plaats van de dakdoorvoer een gat van Ø160
mm.
• Sluit nu de concentrische pijpen verticaal aan op de
uitmonding van het toestel. Druk deze aan en breng de
klemband aan. De blauwe rubber ring zorgt voor
voldoende afdichting van het verbrandingsgas
afvoersysteem.
• Bepaal de lengte van de benodigde pijpen en zorg ervoor
dat de plakplaat of de universele pan goed aansluit op het
dak.
• Zaag de buitenpijp af op de juiste lengte.
• Sluit de dakdoorvoer aan op de concentrische pijpen.
2x45˚
L=1+2+5+(2x1)=10
4
1x90˚
L=2+0,5+(2)=4,5
max 2m

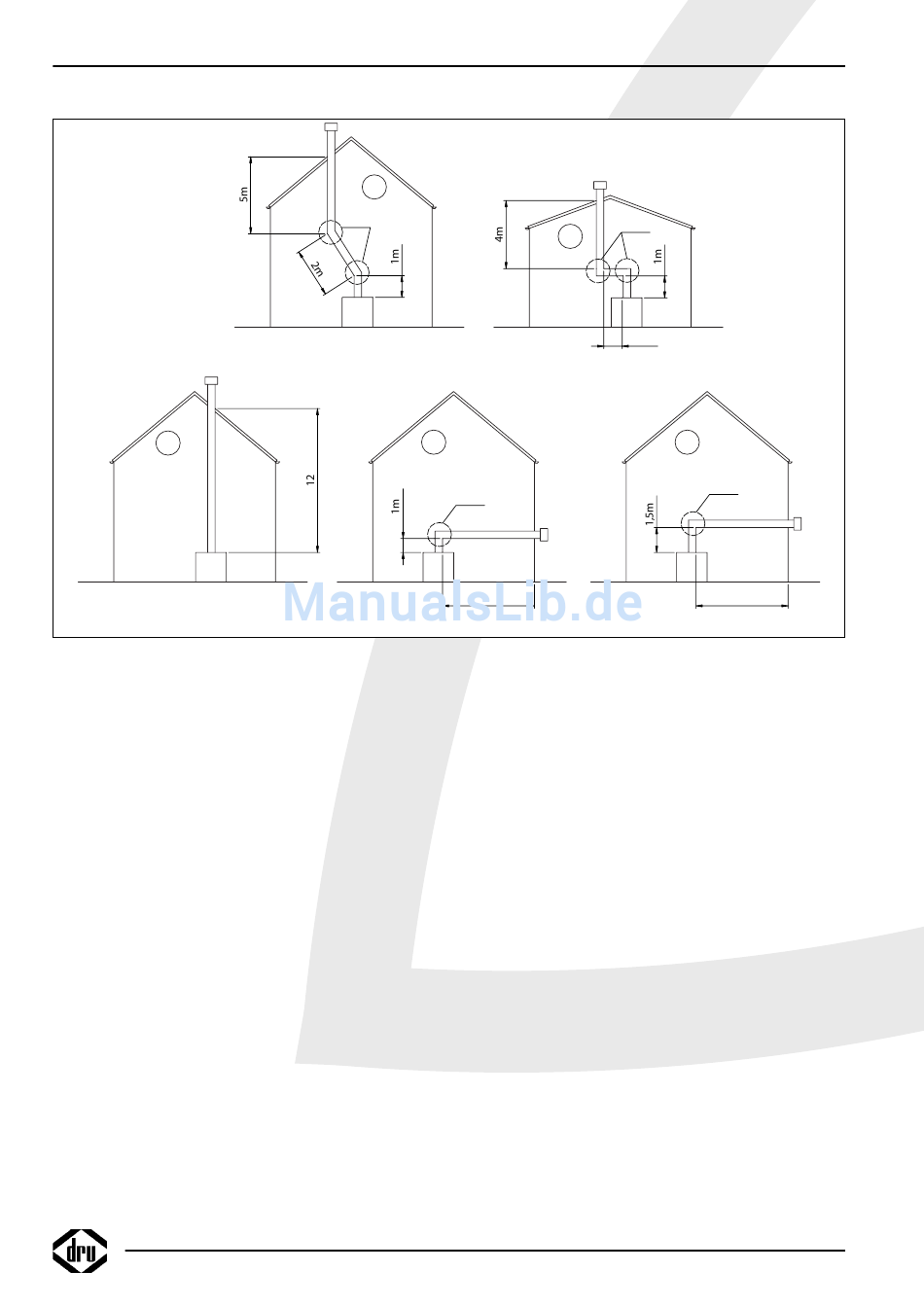

fig. 4
Let op: u kunt ook eerst de concentrische pijpen

Bestaande schoorsteen

Het is ook mogelijk om het toestel op een bestaande
schoorsteen aan te sluiten. Hiervoor wordt door DRU een
speciale schoorsteen aansluitset geleverd. Daarin vindt u
ook een installatievoorschrift voor deze aansluitset.
Bij aansluiting op een bestaande schoorsteen moeten
gelden de volgende punten:
• De schoorsteen moet minimaal Ø150mm zijn.
• De totale lengte mag niet meer zijn dan 12 m en niet
meer dan 4 m horizontaal.
• De schoorsteen dient voor de installatie goed gereinigd te
worden.
8
2x90˚
2
L=1+1+4+(2x2)=10
1m
(H totaal= 5m)
L=4+1+(2)=7
aanbrengen alvorens het toestel te plaatsen. U
dient dan de aansluiting op de uitmonding van het
toestel te maken met een inkortbare pijp.
5
1x90˚
38c-744b
max 4m
