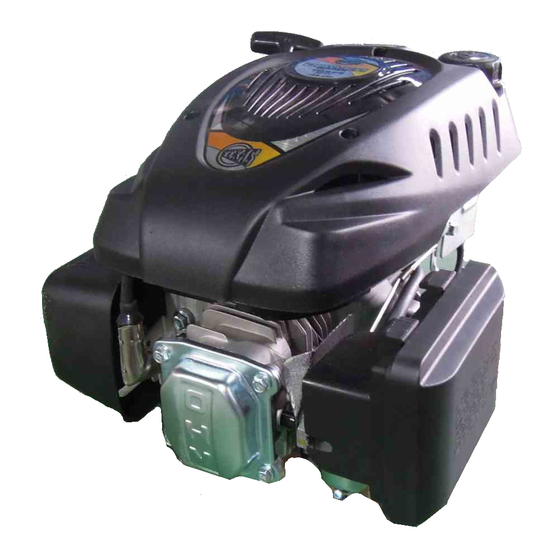

TG485 - TG565 - TG585 – TG595
VIGTIGT !
HUSK AT PÅFYLDE MOTOROLIE
SAE-30
FØR START!
ВАЖНО!
НЕ ЗАбУДЬТЕ ЗАПОЛНИТЬ
МОТОРНЫМ МАСЛОМ OIL SAE-30
ПРЕЖДЕ ЧЕМ НАЧАТЬ!
Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark
Tel. +45 6395 5555 - www.texas.dk - post@texas.dk
Betjeningsvejledning
User manual
Bruksanvisning
Инструкция по эксплуатации
Manuel de I'utilisateur
Bedienungsanleitung
IMPORTANT !
REMEMBER TO FILL WITH ENGINE OIL
SAE-30
BEFORE START!
IMPORTANT !
REMEMBER TO FILL WITH ENGINE OIL
IMPORTANT !
SAE-30
NE PAS OUBLIER DE REMPLIR AVEC
BEFORE START!
DE L'HUILE DE MOTEUR SAE-30
AVANT LE DEMARRAGE !
VIKTIGT !
KOM IHÅG ATT FYLLA PÅ MOTOROLJA
SAE-30
FÖRE START!
ACHTUNG !
DENKEN SIE DARAN, VOR
INBETRIEBNAHME MOTORÖL (SAE-30)
AUFZUFÜLLEN!
Version 14.1
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Texas TG485
Inhaltszusammenfassung für Texas TG485
- Seite 1 МОТОРНЫМ МАСЛОМ OIL SAE-30 DE L’HUILE DE MOTEUR SAE-30 INBETRIEBNAHME MOTORÖL (SAE-30) ПРЕЖДЕ ЧЕМ НАЧАТЬ! AVANT LE DEMARRAGE ! AUFZUFÜLLEN! Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark Version 14.1 Tel. +45 6395 5555 - www.texas.dk - post@texas.dk...
-
