2 Installazione di MaxAttach NAS 4100

Collegamento di MaxAttach alla rete

Per collegare MaxAttach NAS 4100 alla rete, inserire uno dei cavi Ethernet forniti in una delle due porte
Ethernet 10/100 del server (LAN1 o LAN2), situate sul pannello posteriore. Collegare l'altra estremità del
cavo allo hub o switch di rete. Se MaxAttach presenta un'opzione Gigabit Ethernet, è possibile collegarlo ad
un hub o switch di rete 10/100/1000 utilizzando un cavo CAT-6 (non incluso).
Nota: le due porte Ethernet 10/100 di MaxAttach sono preconfigurate per fornire bilanciamento
di carico e funzionalità di fail-over. Sebbene non sia necessaria ai fini dell'installazione, questa
funzionalità migliora le prestazioni del sistema e offre ridondanza nel caso di mancato
funzionamento di un cavo o di un componente. Per utilizzare questa funzione, collegare
un'estremità del secondo cavo Ethernet fornito a MaxAttach e l'altra estremità ad un'altra porta
disponibile dello hub o switch di rete. Le funzioni di bilanciamento di carico e di fail-over vengono
attivate automaticamente senza alcuna particolare configurazione dello switch.

Collegamento all'alimentazione

Collegare un'estremità del cavo dell'alimentazione fornito ad una presa di corrente. Inserire l'altra
1
estremità nella presa di alimentazione sul pannello posteriore come indicato nella figura 2-1.

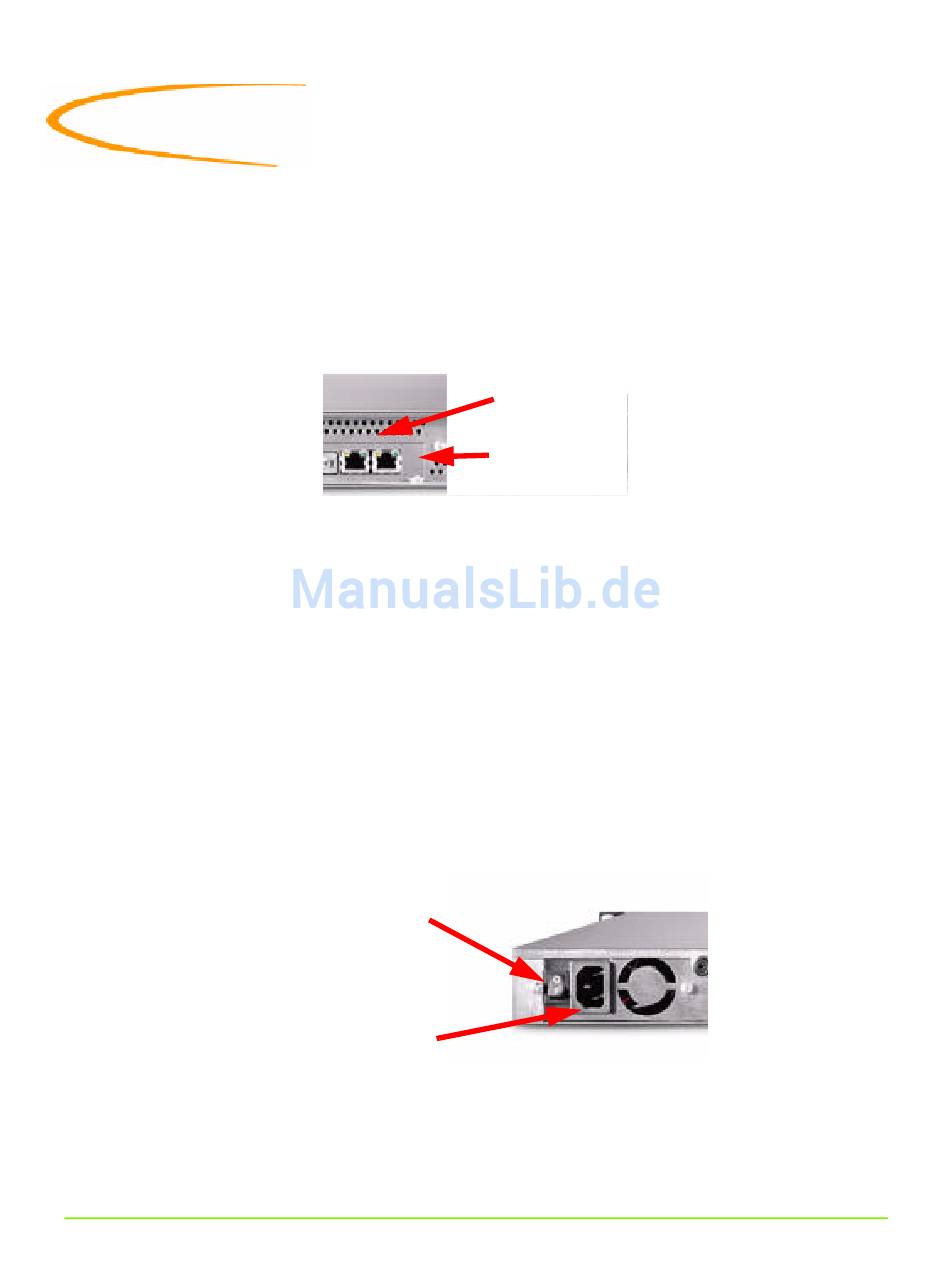

Figura 2-2. Presa di alimentazione e interruttore di alimentazione principale, pannello posteriore
Attivare l'interruttore di alimentazione principale sul pannello posteriore posizionandolo su "ON" ( I ).
2
Premere l'interruttore di alimentazione secondario sul pannello frontale (indicato in figura) per avviare
3
l'apparecchio.
Installazione di MaxAttach NAS 4100
INTERRUTTORE DI
ALIMENTAZIONE PRINCIPALE
(PANNELLO POSTERIORE)
PRESA DI ALIMENTAZIONE
LAN 1
LAN 2
Figura 1-1.
4
