Rückseitige Blende
Jeder Ethernetanschluss hat zwei Leuchtdioden. Eine zeigt die Verbindung und die andere
die Aktivitäten an.
HINWEIS: Bei Geräten mit einer eingebauten Gigabit-Ehternet-Option sind weitere
Leuchtdioden vorhanden.
(RÜCKSEITIGE
BLENDE)
VENTILATOR
STROMANSCHLUSS
UND HAUPTSCHALTER

Serveraufstellung

Wenn Sie Ihr MaxAttach NAS 4100 in ein Rack einbauen, verwenden Sie die mitgelieferten
Einbauösen und Schrauben für eine sichere Befestigung. Wenn Sie das Gerät auf einem Tisch
aufstellen müssen, bringen Sie die mitgelieferten Gummipads auf der Unterseite des Gehäuses an.
Planung vor der Installation
USV-
ANSCHLUSS
ANSCHLÜSSE
NUR FÜR Kundendienstpersonal

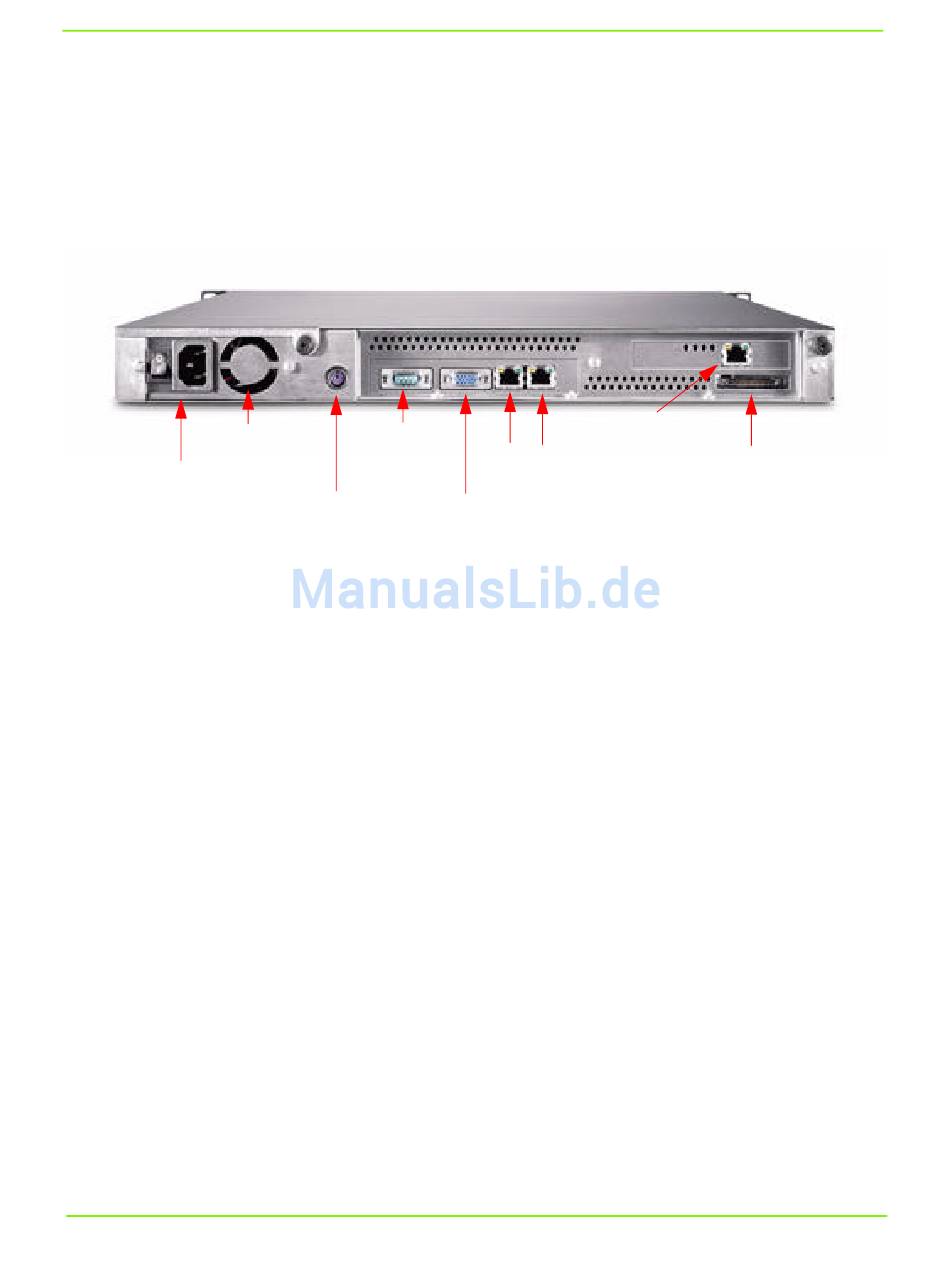

Abbildung 1-2. NIC-Anschlüsse, rückseitige Blende
Gigabit-
Option
LAN 1 LAN 2
3
SCSI-
ANSCHLUSS
