2 Instalación de MaxAttach NAS 4100
Conexión de MaxAttach a la red
Para conectar MaxAttach NAS 4100 a la red, inserte uno de los cables de Ethernet incluidos en el puerto de
Ethernet MaxAttach 10/100 (LAN1 o LAN2), que se encuentra en el panel de la parte posterior. Introduzca
el otro extremo del cable en el concentrador o conmutador de red. Si MaxAttach está equipado con una
opción de Gigabit Ethernet, puede conectarlo a un concentrador o conmutador de red 10/100/1000
mediante un cable CAT-6 (no incluido).
Nota: Los dos puertos de Ethernet 10/100 que se encuentran en MaxAttach están preconfigurados
para proporcionar equilibrio de carga y recuperación traslos fallos. Aunque no sea necesaria para una
instalación correcta, esta función mejora el rendimiento del sistema y permite la redundancia en caso de
que se produzca un error en un cable o en un componente. Para utilizar esta función, conecte un
extremo del segundo cable de Ethernet en el MaxAttach y el otro extremo en otro puerto disponible
del concentrador o del conmutador de red. El equilibrio de carga y la recuperación tras fallos se
activarán automáticamente sin que sea necesaria ninguna configuración especial para el conmutador.

Encendido

Conecte uno de los cables de alimentación incluidos a una fuente de alimentación. Inserte el otro
1
extremo en la toma de alimentación que se encuentra en el panel de la parte posterior que se muestra
en la ilustractión 2-1 siguiente.
INTERRUPTOR DE
ALIMENTACIÓN PRINCIPAL
(PANEL DE LA PARTE POSTERIOR)
TOMA DE ALIMENTACIÓN

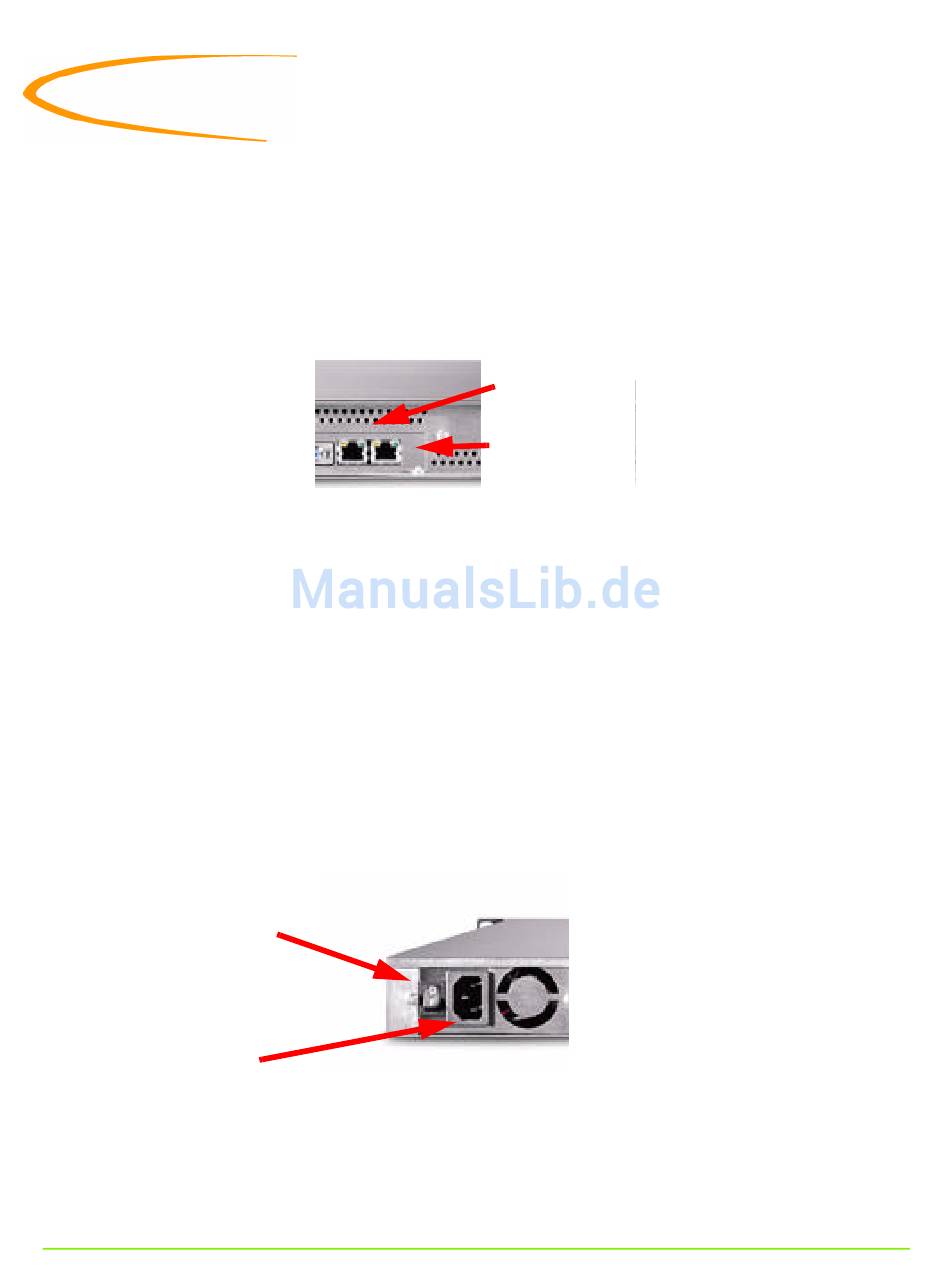

Ilustración 2-2. Toma de alimentación e interruptor de alimentación principal,
Conmute el interruptor de alimentación principal del panel de la parte posterior a la posición
2
"ENCENDIDO" ( I ).
Pulse el interruptor de alimentación del software del panel de la parte delantera (mostrado
3
anteriormente) para encender la unidad.
Instalación de MaxAttach NAS 4100
LAN 1
LAN 2
Ilustración 1-1.
panel de la parte posterior
4
