THCHNISCHE DATEN / DE

3-3 Allgemeine Daten

•
Maximum voltage between voltage input terminals and earth ground : 1000 Vrms
•
Maximum rated working voltage for current input : 0.35 Vrms
•
Maximum current for current probe : 1000 Arms
•
Numerical display : 10 display 4 digit LCD maximum reading 9999.
•
Batterielaufzeit : Ungef. 50 Stunden.
•
Automatische Abschaltung : ca. 30 Minuten.
•
Schwache Batterie Anzeige : Das "
•
Hintergrundlichtanzeige Zeit : Automatische Abschaltung nach ca. 30 Sekunden
•
Abtastrate : Ca. 1 Mal alle 2 Sekunden (Digitale Anzeige).
•
Wellenform- und Oberwellenanalysator : 64 Abtastungen pro Periode.
• Stromsonde Durchmesser (geöffnet) : Kabel φ40mm.
•
Lagertemperatur und Feuchtigkeit : -10 bis 60°C R.F. < 70% nicht kondensierend.
•
Abmessungen :
Instrument: 235x117x54 mm.
Stromsonde: 193x88x40 mm.
•
Gewicht :
Instrument einschließlich Batterie: ~ 730g
Stromsonde: ~ 333g

3-4 Elektrische Daten

Genauigkeit : ±(% der Messung + Anzahl an Stellen) bei 23°C ± 5°C ≤ 80%RF
Temperaturkoeffizient : 0,1 ± (garantierte Genauigkeit)/ °C (<18 oder >28°C)

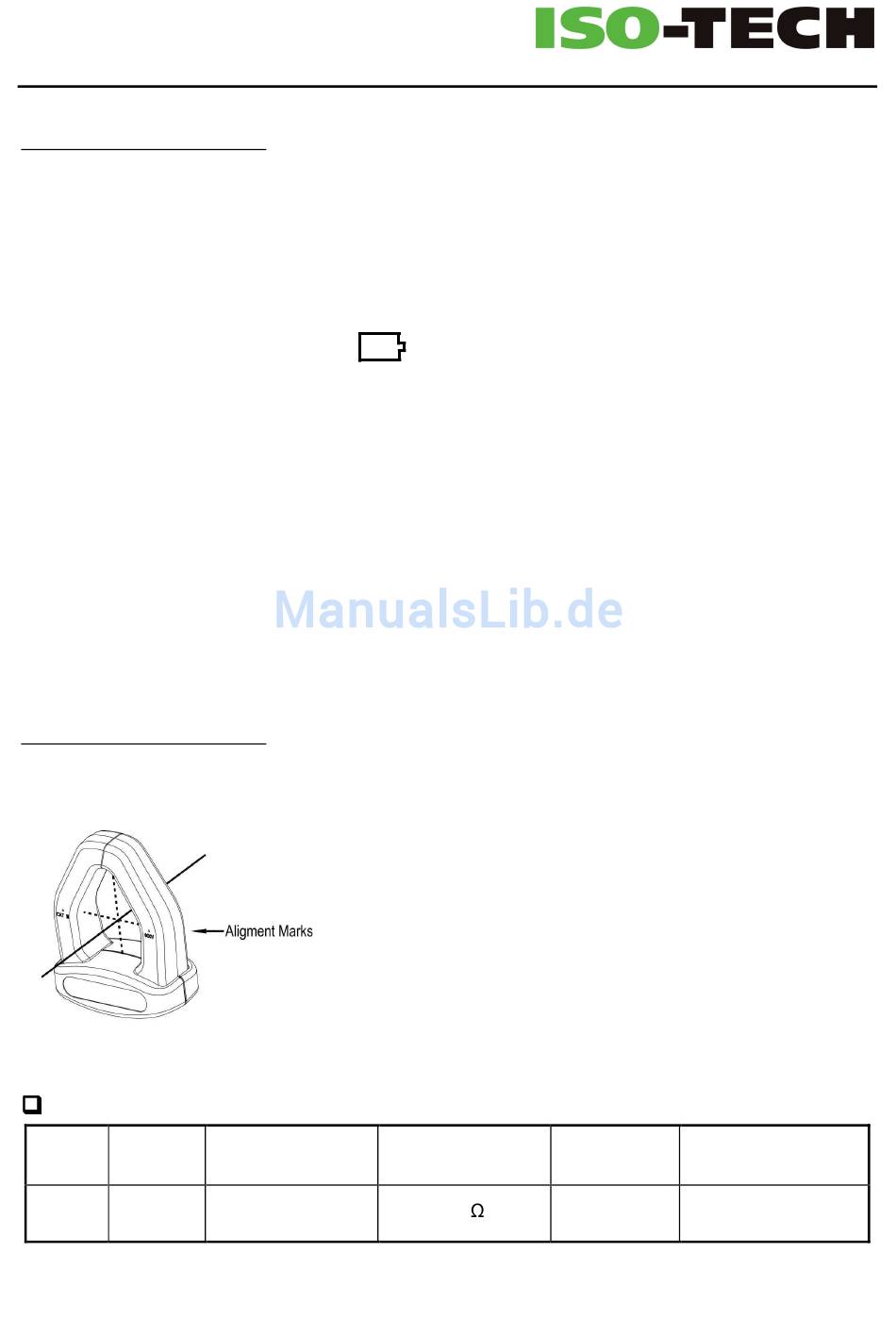

Abbildung 1. Stromsonde Positionsfehler
AC Spannung Trms Messung (Vrms) :
Bereich Auflösung
50 bis
0.1V
999.9V
• Anzeigeelement : RMS Spannung für jeden Kanal.
DE-5
BT
unter die Betriebsspannung fällt.
1. Den Leiter in den Backen so nah wie möglich am
Schnittpunkt der vorgesehenen Markierungen platzieren,
um eine möglichst präzise Messung zu erzielen.
2. Wird der Leiter an einer anderen Stelle innerhalb der
Backen positioniert, beträgt das maximale zusätzliche
Fehlerergebnis 1,5 Prozent.
Genauigkeit
±(0.3%rdg±10dgts)
" Symbol wird angezeigt, wenn die Batteriespannung
Eingangsimpedanz
2M
Überlastschutz Nennleistungsfrequenz
1000Vrms
04/30/13 Version No. 01
50Hz
