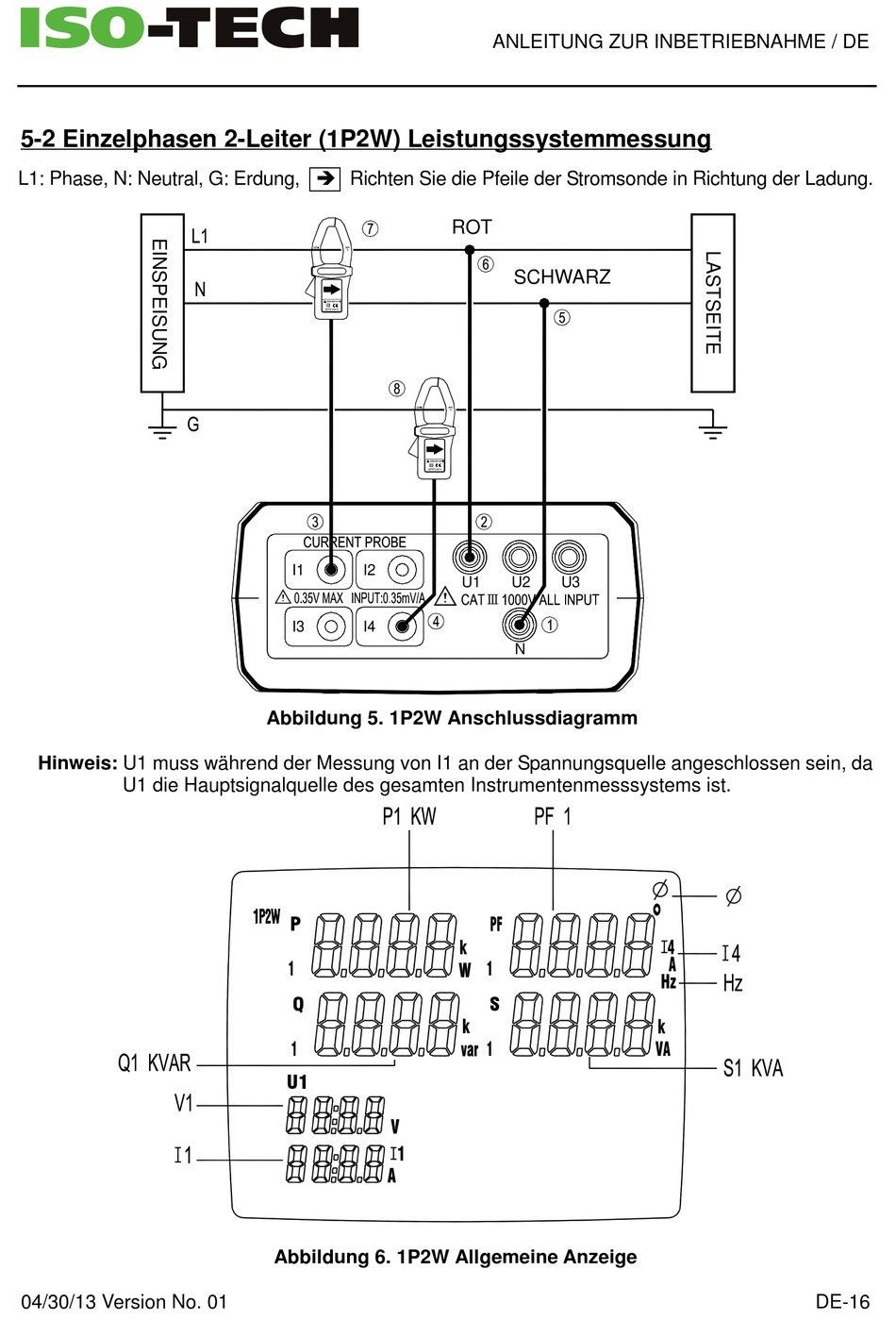

5-2 Einzelphasen 2-Leiter (1P2W) Leistungssystemmessung
L1: Phase, N: Neutral, G: Erdung,
Hinweis: U1 muss während der Messung von I1 an der Spannungsquelle angeschlossen sein, da
U1 die Hauptsignalquelle des gesamten Instrumentenmesssystems ist.
04/30/13 Version No. 01
Richten Sie die Pfeile der Stromsonde in Richtung der Ladung.
I1
I2
I3
I4
Abbildung 5. 1P2W Anschlussdiagramm
P
Q
U1
Abbildung 6. 1P2W Allgemeine Anzeige
ANLEITUNG ZUR INBETRIEBNAHME / DE
ROT
SCHWARZ
U1
U2
U3
Ⅲ
N
S
DE-16
