ANLEITUNG ZUR INBETRIEBNAHME / DE
1. Drücken Sie auf "
2. Drücken Sie auf die "WIRING" Taste zur Auswahl des elektrischen 3P3W2M Systemtests,
"3P3W2M" wird angezeigt.
3. Schließen Sie die Spannungstestkabel und Stromsonden an das Instrument an :
Schließen Sie das schwarze Spannungstestkabel an den "N" Anschluss an.
Schließen Sie das rote Spannungstestkabel an den "U1" Anschluss an.
Schließen Sie das gelbe Spannungstestkabel an den "U2" Anschluss an.
Schließen Sie die I1 Stromsonde an die "I1" Buchse an.
Schließen Sie die I2 Stromsonde an die "I2" Buchse an.
4. Schließen Sie die Spannungstestkabel und Stromsonden an die zu testende elektrische
Einrichtung wie in Abbildung 9 gezeigt an. 3P3W2M Anschlussdiagramm.
ACHTUNG:
Schließen Sie die schwarze Spannungstest-Krokodilklemme an Phase "L2" an.
Schließen Sie die rote Spannungstest-Krokodilklemme an Phase "L1" an.
Schließen Sie die gelbe Spannungstest-Krokodilklemme an Phase "L3" an.
Klemmen Sie die I1 Stromsonde fest um Phase "L1".
Klemmen Sie die I2 Stromsonde fest um Phase "L3".
5. Drücken Sie auf die " POWER " Taste zur Auswahl zwischen Phase 1 (P1, Q1, S1, PF1),
Phase 2 (P2, Q2, S2, PF2) und den insgesamt (Pt, Qt, St, PFt) gemessenen Werten.
DE-21
P
Q
U12

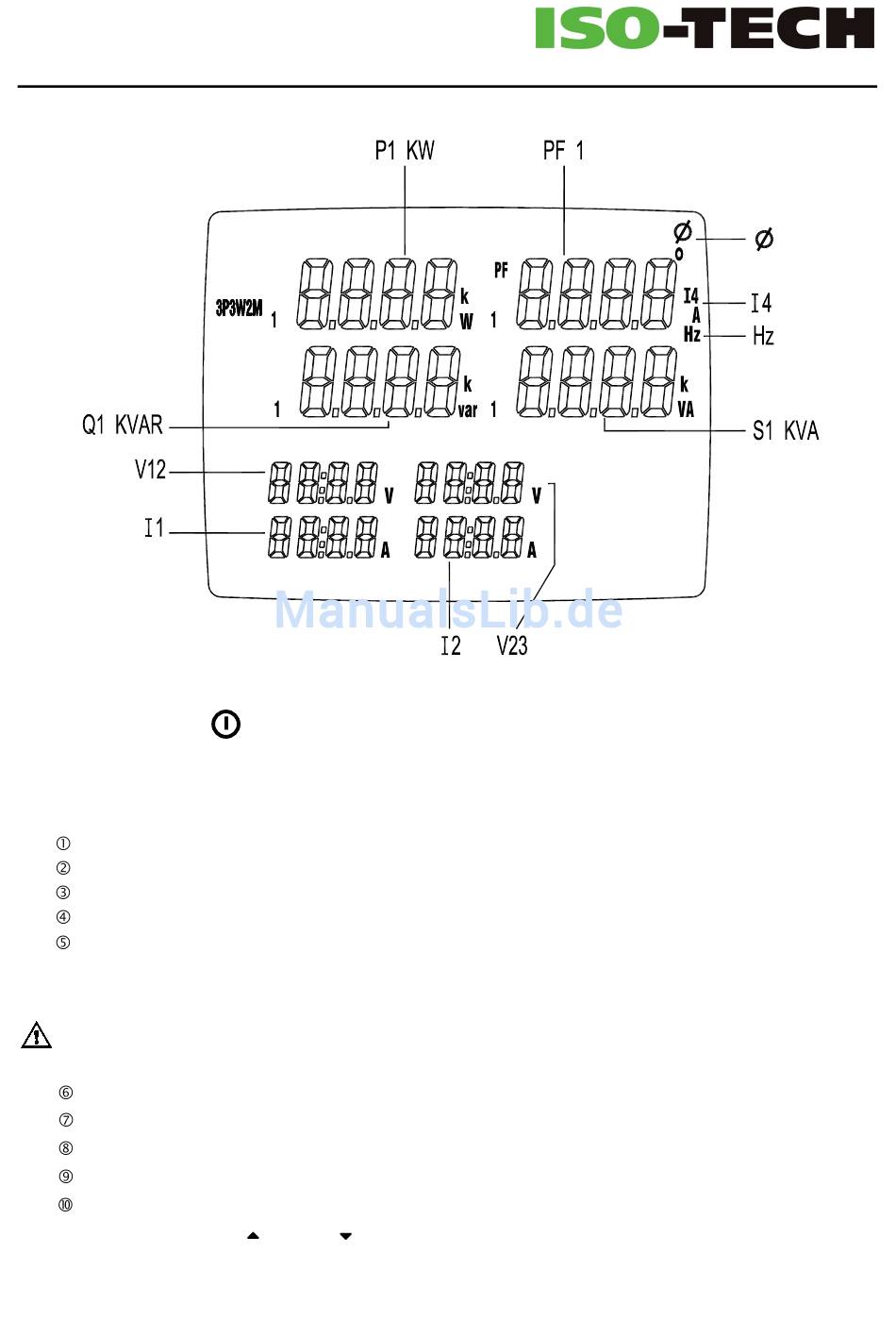

Abbildung 10. 3P3W2M Allgemeine Anzeige
" , um das Instrument einzuschalten.
Isolieren Sie nach Möglichkeit den Strom zum zu testenden elektrischen
Stromkreis, bevor Sie die Spannungskabel und Stromsonden anschließen.
S
U23
04/30/13 Version No. 01
