ANLEITUNG ZUR INBETRIEBNAHME / DE
ACHTUNG :
(Siehe Abbildung 1. Stromsonde Positionsfehler und Abbildung 4. ICA 3600 Stromsonde)
1. Schließen Sie die Stromsonde an das Instrument an.
2. Bringen Sie die Klemmbacken der Stromsonde an den zu messenden Leiter an.
Zentrieren Sie den Leiter innerhalb der Klemmback der Stromsonde.
Stellen Sie sicher, dass sich die Sonde im rechten Winkel zum Leiter befindet.
Stellen Sie sicher, dass der Pfeil an der Oberseite der Sonde in Richtung des
Stromkreises zeigt.
Stellen Sie für eine optimale Messung sicher, dass der Leiter zwischen den
Ausrichtungsmarkierungen an den Klemmbacken der Stromsonde positioniert ist.
Vermeiden Sie Messungen in der Nähe von anderen Stromführenden Leitern.
DE-15
Stellen Sie sicher, dass die Stromsonde an das Instrument angeschlossen
wird, bevor sie um den stromführenden Leiter geklemmt wird. Offene
Stromsondenausgänge können eine hohe Spannung an den Ausgängen
induzieren, die gefährlich für den Anwender sein und zur Zerstörung der
Stromsonde führen könnte.

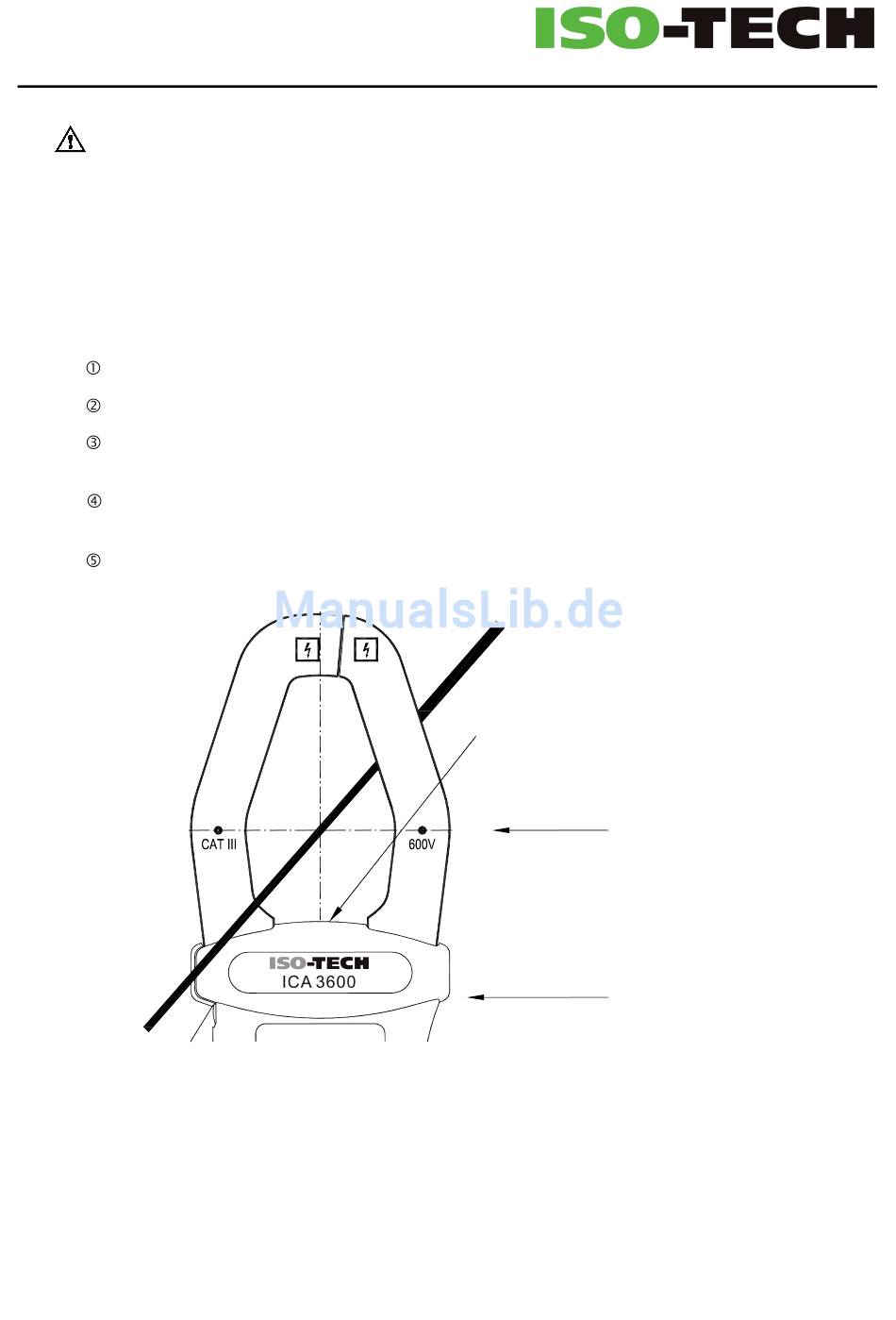

Abbildung 4. ICA 3600 Wechselstromsonde
Load Direction Arrow
Ladungsrichtungspfeil
Ausrichtungsmarkierungen
Alignment Marks
Tastsperre
Tactile Barrier
04/30/13 Version No. 01
