Installation

5 Installation
5.1 Mindestabstände einhalten
B Den Einbau des Festbrennstoff-Heizeinsatzes gemäß
den technischen Regeln des Ofen- und Luftheizungs-
bauerhandwerks unter Beachtung der Mindestab-
stände in Tab. 3 und Bild 5 ausführen.
B Vor dem Heizeinsatz nachfolgende Abstände mindes-
tens einhalten:
Heizkammer-Mindestabstände
zur Wärmedämmung der
1)
Zwischendecke
zur Wärmedämmung der
2)
Rückwand
zur Wärmedämmung der
2)
Seitenwand
3)
zum Aufstellboden
Tab. 3 Heizkammer-Mindestabstände
1) Abstand zwischen oberstem Punkt Verbindungsstück (Heizgas-
rohr) und Zwischendecke. Diese Schutzmaßnahme (Abstand,
Zwischendecke und Wärmedämmung) kann entfallen, wenn
vom höchsten Punkt der Heizeinsatzverkleidung zur Raumdecke
ein Mindestabstand von 500 mm eingehalten wird, d. h. die Luft
kann innerhalb dieses Bereichs (oberhalb der Verkleidung bis
zur Raumdecke des Aufstellraums) frei zirkulieren. Der Abstand
Verbindungsstück zur Gerätedecke kann in diesem Fall 60 mm
betragen.
2) Die oben aufgeführten Mindestabstände sind zwischen der
großflächigen Außenseite des Heizeinsatzes und der Wärme-
dämmung einzuhalten.
3) Mindestaufbauabstand zwischen Heizeinsatz (Geräteboden)
und Aufstellboden, gegebenenfalls der Tragplatte.
12
250 mm
120 mm
120 mm
150 mm
H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.

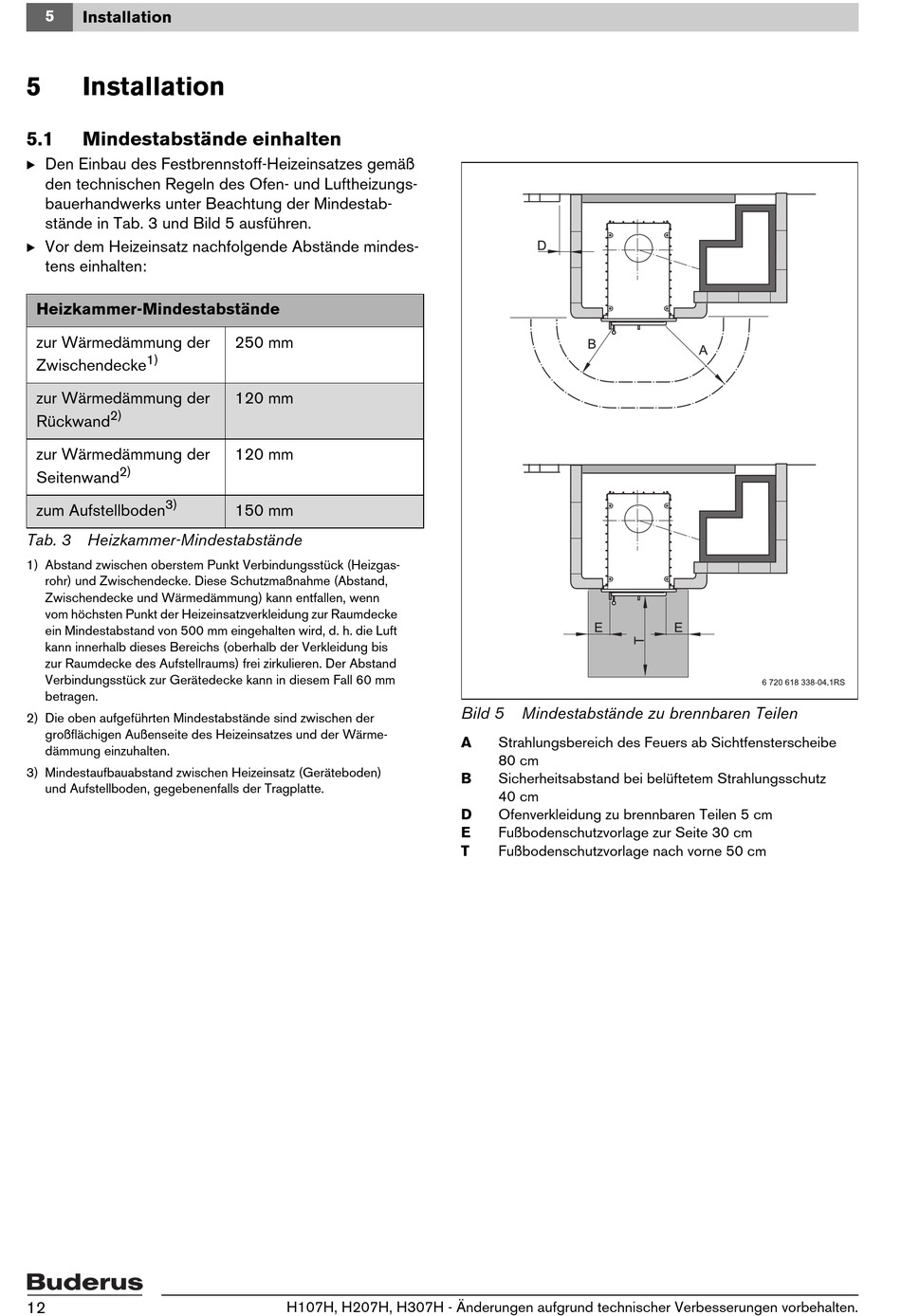

Bild 5 Mindestabstände zu brennbaren Teilen
A Strahlungsbereich des Feuers ab Sichtfensterscheibe
80 cm
B Sicherheitsabstand bei belüftetem Strahlungsschutz
40 cm
D Ofenverkleidung zu brennbaren Teilen 5 cm
E Fußbodenschutzvorlage zur Seite 30 cm
T Fußbodenschutzvorlage nach vorne 50 cm
