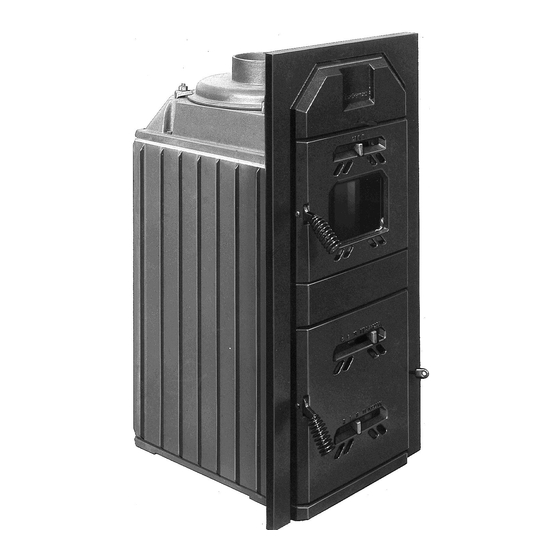

Buderus H107H Montageanleitung

Festbrennstoff heizeinsätze
Vorschau ausblenden Andere Handbücher für H107H:
Inhaltsverzeichnis

Werbung

Quicklinks

Montageanleitung
H107H, H207H, H307H
Festbrennstoff-
Heizeinsätze
Für das Fachhandwerk
Vor Montage und Wartung
sorgfältig lesen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus H107H

Inhaltszusammenfassung für Buderus H107H

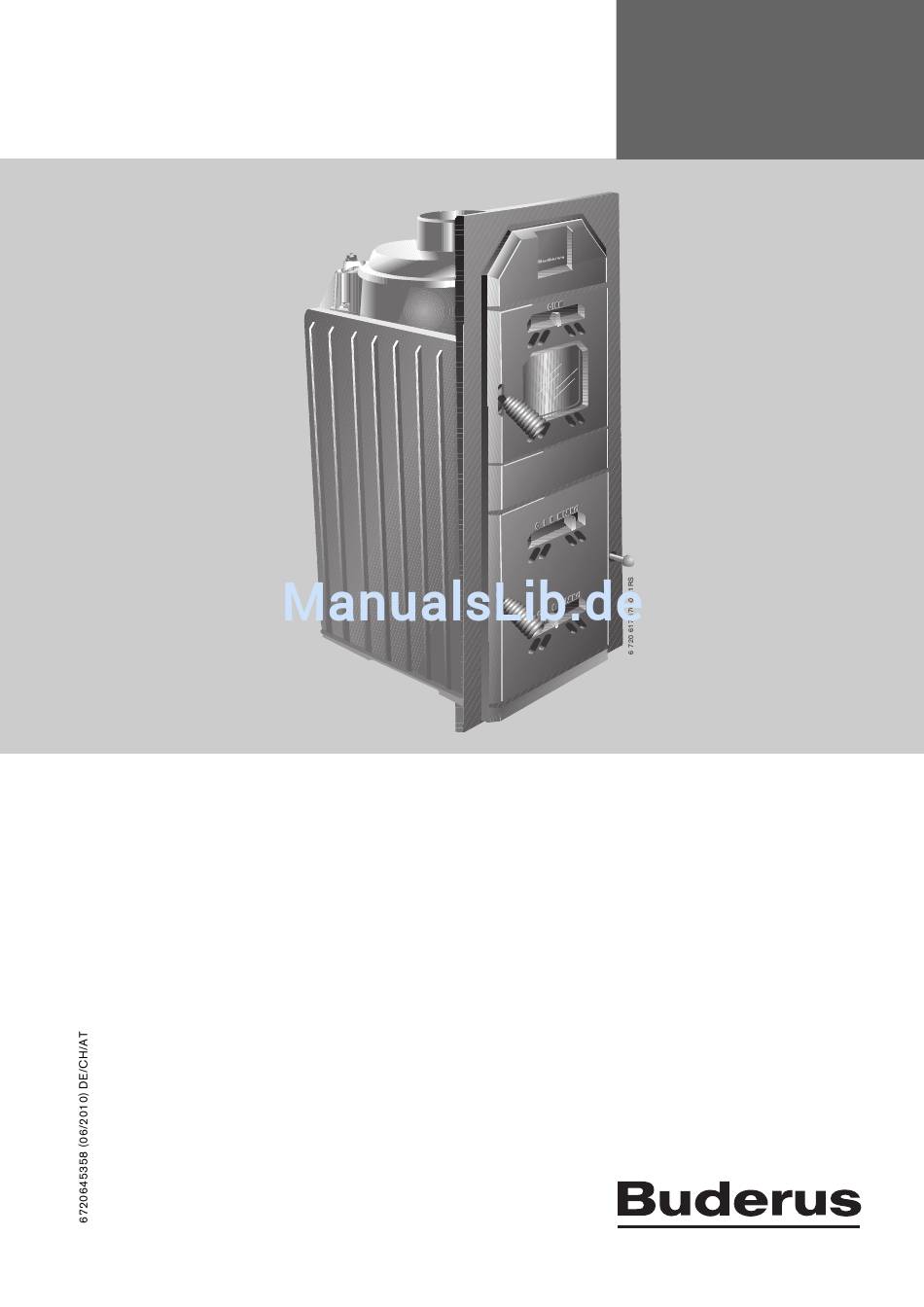

  • Seite 1 Montageanleitung Festbrennstoff- Heizeinsätze H107H, H207H, H307H Für das Fachhandwerk Vor Montage und Wartung sorgfältig lesen.

  • Seite 2: Inhaltsverzeichnis

    Brennstoffart umbauen ....20 Anheizen ......21 H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 3: Symbolerklärung

    150 cm beträgt. B Wenn erforderlich, durch einen Fachhandwerker eine externe Verbrennungsluftzufuhr installieren lassen. B Bei gemeinsamem Betrieb des Heizeinsatzes und einer Wohnungslüftung oder Dunstabzugshaube die Beur- teilungskriterien des Schornsteinfegerhandwerks beachten. H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 4 B Sicherstellen, dass nur Personen Zugang haben, die in der Lage sind, das Gerät sachgerecht zu bedienen. Einweisung des Kunden B Diese Montageanleitung dem Kunden übergeben. B Kunden Wirkungsweise und Bedienung des Geräts erklären. H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 5: Angaben Zum Gerät

    • Fülltür [4] sichert das geregelte Abbrennen des Brenn- stoffes, schützt vor Brandgefahr und ermöglicht das Befüllen des Feuerraumes. • Frontplatte [5] besteht aus hochwertiger und kratzfes- ter Emaille, welche Korrosionsschutz und ein attrakti- ves Design sichert. H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 6: Lieferumfang Prüfen

    Das Typschild befindet sich auf der Innenseite der Asche- tür. Werkzeuge, Materialien und Hilfs- mittel Für die Montage des Kaminofens benötigen Sie die Stan- dardwerkzeuge aus dem Bereich Ofen- und Lüftungsbau. H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 7: Technische Daten

    Notwendiger Förderdruck Holz Max. Holzscheitlänge Abstand zu Heizkammerwand u. Strahlungsschirm Keramische Züge bei Holzfeuerung, liegend/stehend Querschnitt cm² 310/315 430/430 490/490 Zuglänge 3,5/4,3 5,1/6,0 6,0/6,7 Bypass cm² 28/31 31/37 35/40 Tab. 2 Technische Daten H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 8: Abmessungen

    Angaben zum Gerät Abmessungen 145/180 790/895 18 /19 145/180 145/180 6 720 617 376-02.1RS Bild 3 Abmessungen H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 9: Vorschriften

    Aufstellung des Festbrennstoff-Heizeinsatzes eine Wär- mebedarfsberechnung nach DIN EN 12831 vom Anlagenersteller durchzuführen. B Bei bestehenden Anlagen prüfen, ob die in dieser Mon- tageanleitung gestellten Anforderungen zum Betrieb des Festbrennstoffheizeinsatzes erfüllt sind. H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 10: Brennstoffe Richtig Lagern

    Abgasrohren, bei außen liegenden Schornsteinen. Schornstein- und Abgasanschluss Der rechnerische Nachweis für die Eignung des Schorn- steins ist vom Anlagenersteller zu erbringen: • Einfachbelegung nach EN 13384-1 • Mehrfachbelegung nach EN 13384-2 H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 11: Transport

    B Rollen nicht für den Transport zur Heizkammer verwen- den. Die Benutzung der an der Rückseite befindlichen Rollen ist nur für die Einbringung des Heizeinsatzes in die Heizkammer geeignet. H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 12: Installation

    3) Mindestaufbauabstand zwischen Heizeinsatz (Geräteboden) Sicherheitsabstand bei belüftetem Strahlungsschutz und Aufstellboden, gegebenenfalls der Tragplatte. 40 cm Ofenverkleidung zu brennbaren Teilen 5 cm Fußbodenschutzvorlage zur Seite 30 cm Fußbodenschutzvorlage nach vorne 50 cm H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 13: Heizkammer Einrichten

    Platten Matten Grenzkurve 2 Schalen Schalen Grenzkurve 1 Schalen – – Grenzkurve 2 Platten – – Grenzkurve 1 Platten – – Grenzkurve 2 Tab. 4 Zulässige Dämmstoffe nach AGI-Arbeitsplatz Q 132 H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 14 Wanddicke 10 cm oder kleiner aus nicht brennbaren Baustoffen gemäß DIN 4102A Wanddicke 10 cm oder größer aus nein nicht brennbaren Baustoffen gemäß DIN 4102A Tab. 6 Nicht zu schützende Wände H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 15: Mindestwärmedämmung Vor Zu Schützenden Bauteilen

    2) Bei Decken ohne ausreichende Querverteilung der Lasten. 3) Rückwand ist die zu schützende Wand mit der Abgasrohrdurchführung (Verbindungsstück). 5.2.4 Fußboden vor dem Ofen B Wenn der Fußboden aus brennbarem Material besteht, dieses schützen oder ersetzen. H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 16: Aufstellung

    Befestigungspratzen geschoben werden kann. B Muttern über Kreuz gleichmäßig anziehen. Bild 6 Traglager B Heizeinsatz in der Waagerechten und Senkrechten ausrichten. 6 720 617 376-07.1RS Bild 8 Dichtschnur 1-4 Befestigungspratzen Dichtschnur H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 17: Frontplatte Montieren

    Trennwand aus Schwarzblech (Strah- lungsschirm) einbauen. Der Abstand zwischen Heizeinsatz und Strahlungsschirm beträgt 120 mm. B Gasschlitz des Nachheizkastens ( Bild 12, Bild 13, Seite 18) entsprechend Tabelle 8, Seite 18 einstellen. H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 18 Tab. 8 Abmessungen Heizgaszüge 6 720 617 376-13.1RS Bild 12 Heizeinsätze mit senkrechter Kuppel 6 720 617 376-14.1RS Legende zu Bild 12 und Bild 13: Bild 13 Heizeinsätze mit waagerechter Kuppel Zuluft Umluft Strahlungsschirm H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 19: Heiz- Und Abgasanschlüsse

    B Sämtliche Anschlüsse und Verbindungen zwischen Heizeinsatz und Schornstein dicht ausführen. Wir empfehlen den Ein- satz von Dichtungsmanschetten. 6 720 617 376-16.1RS Bild 15 Zuluft- und Umluftöffnungen Festbrennstoff-Heizeinsatz Zuluftöffnungen/Konvektionsluftaustrittsgitter Umluftöffnung/Konvektionslufteintrittsgitter Bild 14 Dichtungsmanschette H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 20: Inbetriebnahme

    Deutschland mit regionalen Anforderungen 6 720 617 376-19.1RS (München, Regensburg) Bild 18 Feuerraumboden mit runder Schamotteplatte Der Heizeinsatz wird mit den Rostabdecksteinen ausge- liefert. B Scheitholz und Holzbriketts auf den Rostabdeckstei- nen verbrennen. H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 21: Anheizen

    B Brennstoff nachlegen. Petroleum) verwenden. B Verbrennungsluftschieber entsprechend den Angaben in Kapitel 6.4 einstellen. Bild 19 CO armes Anheizen B Türen schließen, mit den Bediengriffen verriegeln und während des Heizbetriebs geschlossen halten. H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 22: Verbrennungsluft Regulieren

    Tab. 11 Stellungen des Schiebers 1 Brennstoff/Typ H107H H207H H307H Scheitholz 0 – I Holzbrikett I – I Braunkohlebrikett Koks Steinkohlebrikett 0 – I I – II – Tab. 12 Stellungen des Schiebers 2 H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 23: Heizleistung Anpassen

    Maßnahmen für störungsfreien Betrieb: B Häufig schüren. B Heizeinsatz mit wenig Brennstoff füllen. Heizeinsatz außer Betrieb nehmen Nachdem die Glut erloschen ist: B Verbrennungsluftschieber in Stellung 0 bringen. B Aschekasten entnehmen und Asche entsorgen. H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 24: Inspektion Und Wartung

    B Zustand der Tür- und Glasdichtungen kontrollieren und bei Bedarf erneuern. Nur Originalersatzteile verwenden! Für Schä- den, die durch nicht von Buderus gelieferte Ersatzteile entstehen, kann keine Haftung übernommen werden. H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 25 Notizen H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 26 Notizen H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 27 Notizen H107H, H207H, H307H - Änderungen aufgrund technischer Verbesserungen vorbehalten.
