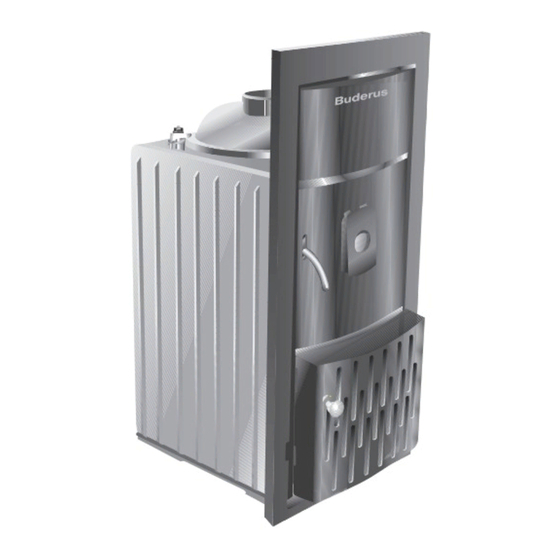

Buderus H105 Serviceanleitung
Öl-heizeinsätze
Vorschau ausblenden
Andere Handbücher für H105:
- Montage- und wartungsanleitung (52 Seiten) ,
- Montageanweisung (24 Seiten) ,
- Bedienungsanleitung (16 Seiten)
Verwandte Anleitungen für Buderus H105
Inhaltszusammenfassung für Buderus H105

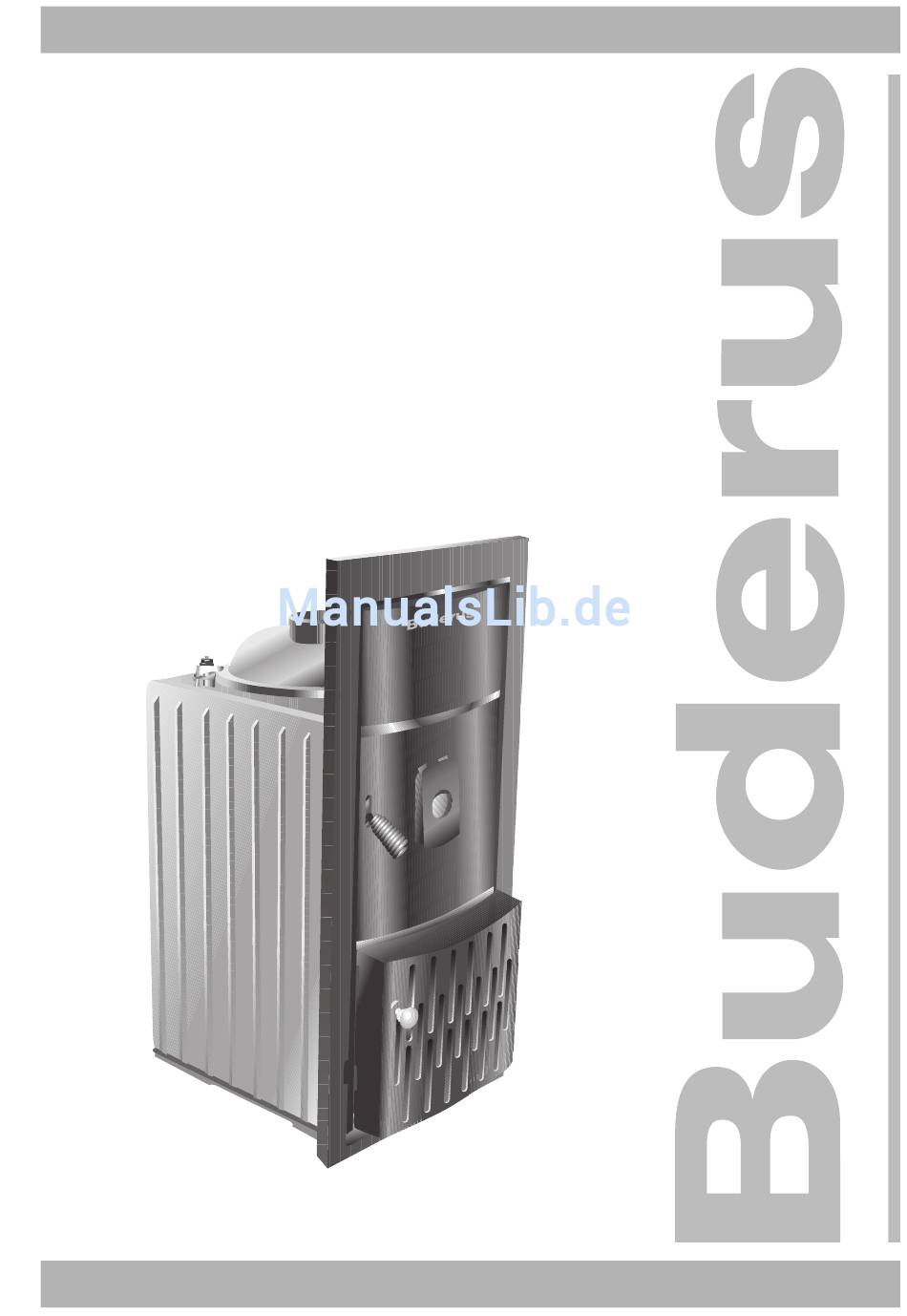

- Seite 1 6300 4549 – 08/2001 DE Für das Fachhandwerk Serviceanleitung Öl-Heizeinsätze H105–H305 Bitte vor Störungsdiagnose sorgfältig lesen...
- Seite 2 Sie Unregelmäßigkeiten festgestellt, nehmen Sie bitte Kontakt mit uns auf. Herstelleranschrift Buderus Heiztechnik GmbH D-35573 Wetzlar http://www.heiztechnik.buderus.de E-Mail: info@heiztechnik.buderus.de Dokumenten-Nr.: 6300 4549 Ausgabedatum: 08/2001 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001...
-
Seite 3: Inhaltsverzeichnis
........27 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001... - Seite 4 ......... . 29 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001...
-
Seite 5: Sicherheitshinweise
ANLAGENSCHADEN l Betreiben Sie die Öl-Heizeinsätze nur mit Heizöl EL nach DIN 51603. VORSICHT! l Betreiben Sie die Heizölanlage gemäß den Regeln der Technik. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001... -
Seite 6: Funktion Und Aufbau
7,5 kW H205 9,5 kW H305 13,0 kW Aufbau Die Öl-Heizeinsätze H105–H305 bestehen aus einem Grundkorpus (Abb. 2) und jeweils einer herausschieb- baren Brennerschublade (Abb. 2, Pos. 1). H205 und H305 besitzen einen identischen Grundkorpus. ANWENDERHINWEIS Rußen der Anlage und Störungsabschal- tung sowie Verstoß... -
Seite 7: Wichtige Komponenten Der Brennerschublade
Steuergerät – Zündtrafo (Abb. 4, Pos. 1) – Zündelektroden (Abb. 4, Pos. 2) Abb. 4 Zündtrafo und Zündelektroden Pos. 1: Zündtrafo Pos. 2: Zündelektroden Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001... - Seite 8 Abb. 5 Bodenheizung und Thermoelemente Pos. 1: Bodenheizung Pos. 2: Thermoelement Brennertopfmantel Pos. 3: Thermoelement Bodenheizung – Zugförderer komplett (Abb. 6) Abb. 6 Zugförderer komplett Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001...
- Seite 9 Pos. 2: Öldosierpumpe – Brennertopf ohne Ummantelung (Abb. 8) Abb. 8 Brennertopf ohne Ummantelung Pos. 1: Oberer Brennerring Pos. 2: Unterer Brennerring Pos. 3: Brennertopf Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001...
-
Seite 10: Steuergerät
Das Potentiometer (Abb. 10, Pos. 1) regelt die Verbrennungsluft in Volllast. Abb. 10 Diagnosefeld Pos. 1: Potentiometer Pos. 2: Leuchtdiode Pos. 3: Display Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001... -
Seite 11: Betriebsebenen
Betriebszustand Die Ziffer 8 erscheint nur, wenn der Öl-Heizein- satz vorher stromlos geschaltet wurde. In dieser Phase wird eine Selbstüberprüfung vom Steuer- gerät vorgenommen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001... -
Seite 12: Betriebsebene 2 - Störungsanzeige
Das Display (Abb. 12, Pos. 2) zeigt das mögliche Fehlerumfeld (Tab. 2) an. Display Fehlerumfeld Bodenheizung Zugförderer Bodenelement Mantelelement Abb. 12 Diagnosefeld, Funktionselemente Netzspannung Tab. 2 Fehlerumfeld Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001... -
Seite 13: Betriebsebene 3 - Diagnoseebene
Folgende Funktionsstörungen werden nicht erfasst und angezeigt: – Sicherung im Steuergerät ist defekt (Feinsicherung 4 A träge) – Raumtemperaturregler defekt (LED leuchtet grün) – Keine Netzversorgung des Öl-Heizeinsatzes Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001... -
Seite 14: Störungssuche Und- Beseitigung
– Ist Öl im Öltank vorhanden? – Ist die Ölpumpe der Ölanlage eingeschaltet? – Ist der Druckminderer zwischen Ölpumpe und Öl- Heizeinsatz vorhanden und funktionsfähig? Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001... -
Seite 15: Störungsanzeige 1 - Bodenheizung
Bodenheizung funktioniert: Wenn die Bodenheizung beim Startvorgang in Betrieb geht, können bei geöffneter Tür leichte Geräusche wahrgenommen werden. Die Wärme im Brennertopf kann gefühlt werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001... -
Seite 16: Ausbau Der Bodenheizung
Gegebenenfalls Bodenheizung tauschen. Abb. 14 Steuergerät 4.2.4 Ausbau der Bodenheizung l Gerät stromlos schalten. l Schnellkupplung Ölleitung lösen (Abb. 15). Abb. 15 Lösen der Schnellkupplung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001... - Seite 17 Gefahr eines Bolzenabrisses. Abb. 17 Brennerschublade auf der Seite liegend VORSICHT! l Ziehen Sie die Halteplatte nur mit dem entsprechenden Drehmoment von 2,5 Nm an. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001...
-
Seite 18: Störungsanzeige 2 - Zugförderer
Öffnung der Irisblende (Abb. 19, Pos. 1). VORSICHT! l Gewährleisten Sie bei der Einstellung der Irisblende eine Mindestöffnung von 50%. Abb. 19 Verbrennungsluftförderer Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001... -
Seite 19: Fehlerbehebung - Zugförderer
Bei Wiedereinbau Dichtung (Abb. 21, Pos. 2) für Zugförderer erneuern. Abb. 21 Zugförderer komplett Pos. 1: Schraube Pos. 2: Dichtung Pos. 3: Zugförderer Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001... -
Seite 20: Störungsanzeige 3 - Bodenthermoelement
Gerät stromlos schalten. l Schnellkupplung Ölleitung lösen (Abb. 29 auf Seite 26). l Brennerschublade lösen und herausziehen (Abb. 16 auf Seite 17). Abb. 23 Bodenthermoelement Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001... - Seite 21 Beim Einbau in umgekehrter Reihenfolge vorgehen. l Auf ordnungsgemäße Kabelführung achten. ANWENDERHINWEIS l Klemmen Sie das grüne Kabel immer auf Plus (Abb. 22, Seite 20). Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001...
-
Seite 22: Störungsanzeige 4 - Mantelthermoelement
Dieser kann am Steuergerät mittels einer Ther- mospannung (ca. 20 mV) überprüft werden. Abb. 24 Mantelthermoelement Pos. 1: Metallhülse Pos. 2: Kabelführung der Zündelektroden Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001... -
Seite 23: Fehlerbehebung Mantelthermoelement
Prüfen Sie unbedingt den exakten Sitz des Mantelthermoelementes in der Me- tallhülse (Abb. 24, Pos. 1 auf Seite 22). Abb. 26 Brennertopf, Zündelektroden Pos. 1: Brennertopf Pos. 2: Ölzulauf Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001... -
Seite 24: Ausbau - Mantelthermoelement
Ziffer „5“ an (siehe „Betriebsebene 2 – Störungsan- zeige“, Seite 12). l Unbedingt die Netzspannung überprüfen. Dieser Fehler tritt nur bei zu geringer Netzspannung auf. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001... -
Seite 25: Weitere Hinweise Zu Den Bauteilen
Messgerät messen (True-RMS in Hz). Abb. 28 Dosierpumpe mit Pumpenhebel Pos. 1: Dosierpumpe Ölheizeinsatz Volllast Hz Teillast Hz Pos. 2: Pumpenhebel H105 10,5 H205 13,0 H305 17,5 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001... -
Seite 26: Schnellkupplung
Schnellkupplung (Abb. 29) behutsam vor. Verschmutzen oder beschädigen Sie die Schnellkupplung nicht. Abb. 29 Schnellkupplung Armaturenstück l Bei jeder Wartung Öleinlauf überprüfen und Reini- gungsstift betätigen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001... -
Seite 27: Zündelektroden, Zündtrafo
Abb. 26 auf Seite 23). Abb. 30 Optische Prüfung der Zündfunken l Ausgangsspannung Zündtrafo (Abb. 31, Pos. 1) messen. Abb. 31 Zündelektroden und Zündtrafo Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001... -
Seite 28: Elektrischer Anschluss
Elektrischer Anschluss Elektrischer Anschluss Abb. 32 Elektrischer Anschluss H105–H305 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001... - Seite 29 19. Abgasverluste. 20. Kohlenmonoxidgehalt CO. 21. Dichtheitskontrolle. Kohlendioxidgehalt CO über Kuppel messen und mit Zeile 18 vergleichen. 22. Betreiber informieren, Messprotokoll übergeben. 23. Wartung bestätigen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001...
- Seite 30 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001...
- Seite 31 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Öl-Heizeinsätze H105–H305 • Ausgabe 08/2001...
- Seite 32 Buderus ist immer in Ihrer Nähe. Hochwertige Heiztechnologie verlangt professionelle Installation und Wartung. Buderus liefert deshalb das komplette Programm exklusiv über den Heizungsfachmann. Fragen Sie ihn nach Buderus Heiztechnik. Oder informieren Sie sich in einer unserer 46 Niederlassungen. Niederlassung Straße...
