hager EC350 Bedienungsanleitung

Notice d'instructions
FR
Compteur d'énergie
FI FR
triphasé,
NO DE
entrée directe 63 A
IT GB
ES NL
PT SE
Principe de fonctionnement
Ce compteur d'énergie mesure l'énergie électrique
active consommée par un circuit électrique.
Il est équipé d'un afficheur digital qui permet de
visualiser l'énergie consommée et la puissance.
EC350, EC352 Il est équipé d'un compteur totalisateur et d'un
compteur partiel avec remise à zéro.
Le EC352 permet, en plus, de répartir la consom-
mation mesurée dans deux tranches tarifaires
différentes.

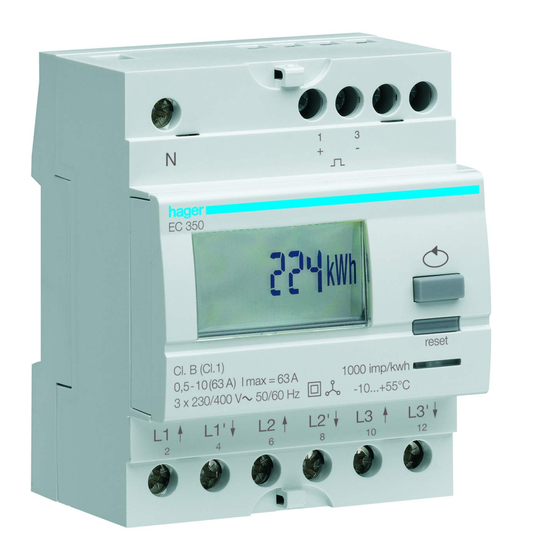

A Présentation du produit
A
Afficheur LCD.
B
Touche pour défilement des valeurs.
C
Touche reset pour remettre à zéro le compteur
partiel.
B
D
LED métrologique (1 Wh/impulsion).
C
Lecture des valeurs
reset reset
Par appuis successifs sur la touche "lecture" faire
défiler les différentes valeurs.
D
Par défaut, le compteur affiche l'énergie consom-
mée dans le tarif en cours.
EC350 :
1
1er appui : allumage du retro-éclairage.
Consommation totale (kWh).
2
2ème appui : consommation partielle (kWh).
3
Œ 3ème appui : puissance instantanée.
EC352 :
Le EC352 détaille les consommations totales et
partielles par tarif (T1 ou T2) et au total (T).

Remise à zéro du compteur partiel
Appuyer sur la touche lecture afin d'afficher à
-
l'écran une energie partielle.
- Faire un appui prolongé (> 3s) sur le bouton reset.
Le compteur partiel est remis à zéro.
Ž
Spécifications techniques
Caractéristiques métrologiques
Classe de précision B (1%) selon EN50470-3
-
- LED métrologique : 1 Wh/impulsion
- Courant de démarrage : 40 mA
Courant de base : 10 A
-
- Courant max. : 63 A
*
T1/T2
+ -
N Caractéristiques techniques
- Consommation : < 0,6 W et 2,8 VA par phase
- Alimentation : 230/400 V
Fréquence : 50/60 Hz +/- 2 Hz
-
- Sauvegarde périodique et sur coupure secteur
N 1 3 dans mémoire EEPROM
- Caractéristique entrée tarifs EC352 :
tarif 1 = 0 V, tarif 2 = 230 V
Caractéristiques sortie impulsion :
-
• Poids de l'impulsion fixe : 100 Wh
• Durée de l'impulsion : 100 ms
• Tension d'alimentation externe : 20 ... 30 V
reset
Caractéristiques mécaniques
- Boîtier modulaire de largeur 4 M (72 mm)
- Indice de protection boîtier : IP20
2 4 6 8 10 12
- Classe d'isolation : II
Environnement
Température de stockage : -25 °C à +55 °C
-
- Température de fonctionnement : -10 °C à +55 °C
L1 L1'
- Capacité de raccordement :
L2 L2' • souple : 1 à 16 mm
• rigide : 1,5 à 16 mm
L3 L3'
* EC 352
Bedienungsanleitung
DE
Energiezähler
dreiphasig,
Direkteingang 63 A
Funktionsprinzip
Der Energiezähler erfasst die Wirkenergie, die von
einem elektrischen Stromkreis verbraucht wird.
Er ist mit einem digital Display ausgerüstet,
das die Anzeige von Energieverbrauch und
Leistung ermöglicht.
Er ist mit einem Gesamtzähler und einem
Teilzähler mit Zählerrückstellung ausgestattet.
Darüber hinaus kann der EC352 erfasste Energie
in zwei verschiedene Tarifbereiche aufteilen.
Produktbeschreibung
A
LCD-Display.
B
Taste zum Durchblättern der Werte.
C
Reset um den Teilzähler auf Null zu setzen.
D
Blinkende-LED Anzeige (1 Wh/Impuls).
Ablesen der Werte
Durch mehrmaliges Betätigen der Taste
"Ablesen" können die unterschiedlichen Werte
durchgeblättert werden.
Standardmässig zeigt der Zähler die ver-
brauchte Energie im aktuellen Tarif an.
EC350 :
1
1 Betätigung : Einschalten der Display-
Hintergrundbeleuchtung. Gesamtverbrauch
(kWh).
2
2 Betätigung : Teilverbrauch (kWh).
3
3 Betätigung : Anzeige der augenblicklichen
Leistung.
EC352 :
Der Zähler EC352 schlüsselt den Gesamt- und
Teilenergieverbrauch nach Tarifen (T1 oder T2)
und den Gesamtverbrauch (T) auf.
Einnullen des Teilverbrauchszählers
- Taste Ablesen betätigen, um den Teilenergie-
verbrauch am Bildschirm anzuzeigen.
- Taste Reset einen längeren Moment drücken
(3 Sec.).
Der Teilverbrauchszähler ist auf Null gesetzt.
Technische Daten
Messtechnische Daten
- Genauigkeitsklasse B (1%) gemäß EN50470-3
- Blinkende LED-Anzeige : 1Wh/Impuls
- Einschaltstrom : 40 mA
- Referenzstrom : 10 A
- Max. Strom : 63 A
Technische Merkmale
- Leistungaufnahme : < 0,6 W & 2,8 VA pro
+/- 15% Phase
- Versorgungsspannung : 230/400 V
- Frequenz : 50/60 Hz +/- 2 Hz
- Periodisches Speichern der Messungen und
bei Spannungsunterbrechung im EEPROM-
+/- 15%
Speicher.
- Merkmale der Tarifeingang : Tarif 1 = 0 V
Tarif 2 : 230 V +/- 15%
- Energie Impuls-Ausgang :
• Wert eines Impuls : 100 Wh
Impulsdauer : 100 ms
•
• Extern Versorgungspannung : 20 ... 30 V
Maße und Schutzklasse
- Modulbau-Gehäuse, 4M Breite (72 mm)
- Schutzart Gehäuse : IP20
- Schutzklasse : II
Umgebung
- Lagertemperatur : -25 °C bis + 55 °C
2
- Betriebstemperatur : -10 °C bis + 55 °C
2
- Anschlussquerschnitt :
2
• flexibel : 1 bis 16 mm
2
• massiv : 1,5 bis 16 mm
User instructions
GB
Three-phase kwh
meter direct 63 A
Operating principle
This kilowatt hour meter measures the active
electrical energy used in an electrical installation.
This device has a digital LCD to display energy
used and power.
This device has a total counter and a partial
resettable counter.
In case of two tariff levels, the EC352 will
count separetely the energy used in tariff 1 and
in tariff 2.
Product presentation
A
LCD display.
B
Key to scroll readings.
C
Reset to reset the partial counter.
D
Metrological LED (1 Wh/impulse).
Display of readings
The various datas can be scrolled by pressing
the Key "Read".
The Default display will indicate power
consumption according to the current tariff.
EC350 :
1
1st pressure : Backlight switches ON.
Total consumption (kWh).
2
2nd pressure : Partial consumption (kWh).
3
3rd pressure : Instant power consumption.
EC352 :
The EC352 provides detailed display of the
total/partial consumptions according to tariff
(T1 or T2) and in total (T).
To reset the partial meter
- Press the scrolling key several times in order
to display partial energy.
- Press the reset button during 3 sec.
The partial meter will be set to zero.
Technical specifications
Metrological characteristics
- Accuracy class B (1%) according to
EN50470-3
- Metrological LED : 1 Wh /impulse
- Starting current : 40 mA
- Basic current : 10 A
- Max current : 63 A
Characteristics
- Consumption : < 0,6 W & 2,8 VA per phase
+/- 15%
- Supply : 230/400 V +/- 15%
- Frequency : 50/60 Hz +/- 2 Hz
- Savings of measures are made regularly in
EEPROM
- Characteristic of tariff input : tariff 1 = 0 V
tariff 2 : 230 V +/- 15%
- Impulse output characteristics :
• 1 pulse : 100 Wh
• pulse duration : 100 ms
• external supply : 20 ... 30 V
Mechanical characteristics
- Modular casing : 4 M (72 mm)
- Protection degree (casing) : IP20
- Insulation class : II
Environment
- Storage temperature : -25 °C to + 55 °C
- Working temperature : -10 °C to + 55 °C
- Connection capacity :
2
• flexible : 1 to 16 mm
2
• rigid : 1,5 to 16 mm
Gebruiksaanwijzing
NL SE
Driefasige energiemeter, Energimätare, 3-fas,
directe aansluiting 63 A direktmätning till 63 A,
Werkingsprincipe Användning
De energiemeter meet de elektrische energie die Denna energimätare används till att mäta för-
door een elektrische stroomkring wordt verbruikt. brukad energi i en elinstallation.
De meter is voorzien van een digital display voor Den har en LCD display som ger möjlighet att
weergave van het energieverbruik en het vermogen. visa upp förbrukad ström och effekt.
De teller is uitgerust met een algemene teller, en Apparaten har en totalräknare samt en åters-
een gedeeltelijke teller met terugstelling op nul. tällningsbar räknare.
Met de EC352 kan bovendien het verbruik worden Vid dubbel tariffmätning kommer EC352 att
verdeeld, dat wordt gemeten in twee verschillende mäta tarifferna separat.
tariefschijven.
Voorstelling Presentation
A A
LCD-display. LCD-display.
B B
Toets voor het doorlopen van de waarden. Knapp för att scrolla mellan värden.
C C
Reset om de gedeeltelijke teller terug op nul te Reset Återställ delmätning till 0.
D
zetten.
Diod som indikerar (var 1 Wh/puls).
D
Meet-LED (1 Wh/impuls).
Uitlezen van de waarden Avläsning av värden
Door achtereenvolgens op de toets "uitlezing" te Tryck successivt på avläsningsknappen för
drukken, kunt u de verschillende waarden doorlopen. att scrolla mellan olika värden.
Standaard toont de meter het energieverbruik van Räknarens grundinställning visar förbrukad
het lopende tarief. energi enligt gällande aktuell taxa.
EC350 : EC350 :
1 1
1ste toetsdruk : De achtergrondverlichting gaat 1:a intryckning : Bakgrundsbelysning lyser
branden. Totaal verbruik (kWh). upp. Totalförbrukning (kWh).
2 2
2de toetsdruk : Gedeeltelijk verbruik (kwh). 2:a intryckning : Delförbrukning (kWh).
3 3
3de toetsdruk : De meter toont het ogenblikkelijk 3:a intryckning : Visning av momentaneffekt.
vermogen.
EC352 :
EC352 : EC352 specificerar total- och delförbrukning
De EC352 geeft een gedetailleerde weergave van per taxa (T1 eller T2) och sammanlagd förbruk-
het totaal en het gedeeltelijk verbruik per tarief (T1 ning (T).
of T2) en van het gezamenlijke verbruik (T).
Reset van de gedeeltelijke meter Nollställa delräknaren
- Druk op de toets "uitlezing" om een gedeeltelijk - Tryck på avläsningstangenten för att visa upp
energieverbruik op het display weer te geven. delenergin i teckenrutan.
- Druk 3 sec. lang op de reset-toets. - Gör en längre intryckning (3 sek.) på reset-
De gedeeltelijke meter is gereset. knappen.
Delräknaren är nollställtd.
Technische specificaties Tekniska data
Meetkarakteristieken Metrologiska data
- Nauwkeurigheidsklasse B (1%) volgens EN50470-3 - Noggrannhetsklass B (1%) enligt EN50470-3
- Meet-LED : 1 Wh/impuls - Ljusdiod som visar förbrukningstakt : 1 Wh/puls
- Aanloopstroom : 40 mA - Startström : 40 mA
- Basisstroom : 10 A - Basström : 10 A
- Max. stroom : 63 A - Max ström : 63 A
Technische karakteristieken Elektriska märkdata
- Verbruik : < 0,6 W & 2,8 VA per fase - Egenförbrukning : < 0,6 W & 2,8 VA för fas
- Voeding : 230/400 V +/- 15% - Driftspänning : 230/400 V
- Frequentie : 50/60 Hz +/- 2 Hz - Frekvens : 50/60 Hz +/- 2 Hz
- Opslag in EEPROM-geheugen periodiek en bij - Säkerhetskopiering med jämna mellanrum
stroomonderbreking. och vid strömavbrott i EEPROM-minnet
- Kenmerk tariefingang : tarief 1 = 0 V - Taxeingångens märkdata : taxa 1 = 0 V
tarief 2 : 230 V +/- 15% taxa 2 : 230 V
- Kenmerken impulsuitgang : - Pulsutgångens märkdata :
• waarde van vaste impuls : 100 Wh • Impuls : 100 Wh
• impulsduur : 100 ms • Puls varaktighet : 100 ms
• (externe) voedingsspanning : 20 ... 30 V • Extern försörjning : 20 ... 30 V
Mechanische kenmerken Mekaniska data
- Modulaire behuizing : 4 M breed (72 mm) - Storlek,bredd 4 M (72 mm)
- Beschermingsgraad behuizing : IP20 - IP-klass : IP20
- Isolatieklasse : II - Skyddsklass : II
Omgeving Omgivning
- Opslagtemperatuur : -25 °C tot + 55 °C - Lagringstemperatur : -25 °C till + 55 °C
- Werkingstemperatuur : -10 °C tot + 55 °C - Drift temperatur : -10 °C till + 55 °C
- Aansluitingscapaciteit : - Anslutningar :
2
• soepel : 1 tot 16 mm • Mjukledare : 1 till 16 mm
2
• stijf : 1,5 tot 16 mm • Enkelledare : 1,5 till 16 mm
Bruksanvisning
+/- 15%
+/- 15%
2
2
6E 5060.a
